SECTION 12—ÉCHANGEUR DE CHALEUR
Caisson
Vis
Taquet de verrouillage de
l'échangeur de chaleur
Échangeur de
chaleur
Collier
réglable
Tuyau de sortie
du compresseur

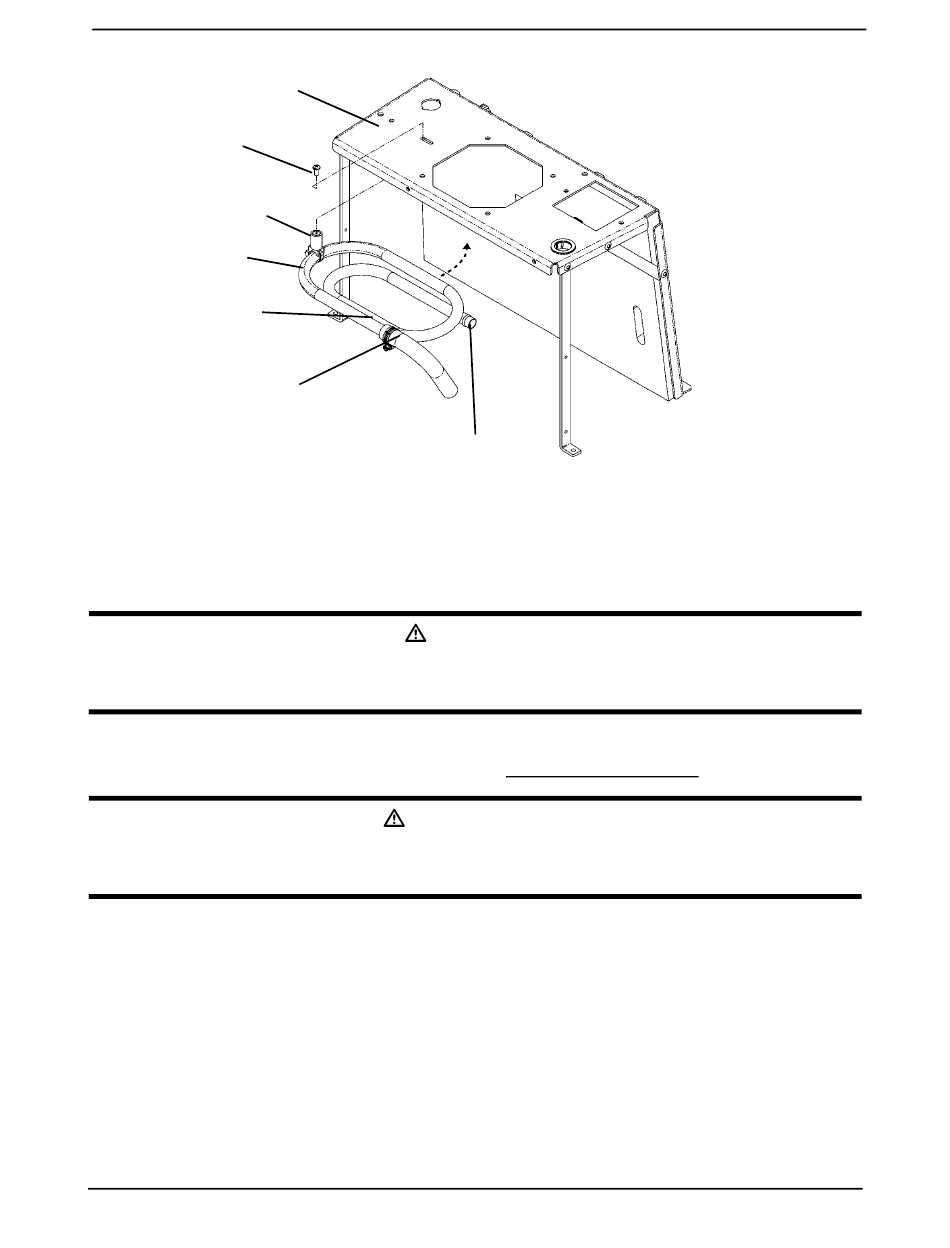

FIGURE 12.1 Remplacement de l'échangeur de chaleur - Modèles Platinum 5
Modèles Platinum 9
Pour éviter tout risque de décharge électrique, débranchez TOUJOURS le
concentrateur de la prise électrique avant de procéder à la maintenance.
1. Coupez l'alimentation (O) et débranchez l'appareil.
2. Retirez le boîtier. Reportez-vous à la section Démontage du boîtier à la page 28.
Veillez à ne pas déformer l'échangeur de chaleur lors de l'installation, du
démontage ou du nettoyage.
3. Desserrez les colliers réglables sur le tuyau de sortie du collecteur (BLEU) et sur les
tuyaux d'entrée du collecteur de vanne, à l'avant et à l'arrière de l'échangeur de
chaleur.
4. Retirez la vis qui fixe le taquet de verrouillage de l'échangeur de chaleur au caisson.
5. Sortez l'échangeur de chaleur afin d'accéder aux tuyaux et retirez-les de l'échangeur
de chaleur.
6. Retirez l'échangeur de chaleur.
7. Reprenez les étapes 3 à 6 dans l'ordre inverse pour installer le nouvel échangeur de
chaleur.
Concentrateur d'oxygène Platinum
Tuyau d'entrée du collecteur
de vanne (en provenance du
compresseur)
DANGER
ATTENTION
® 52
Réf. 1195017
