Invacare Platinum IRC5LXO2AW Manuel De Service page 43

Vanne EP de forme circulaire
Serre-câbles
électrovanne
Bornes de
électrovanne
Vanne EP de forme
rectangulaire
Serre-câbles
Bornes de
électrovanne
Vanne EP de forme circulaire
REMARQUE : Selon la date de fabrication, l'appareil est équipé de l'une des deux vannes
EP représentées sur l'illustration ci-dessus : vanne de forme circulaire ou vanne de forme
rectangulaire.
Réf. 1195017
Tuyau de
Tuyau de
vanne EP
Raccord cannelé du
port de sortie

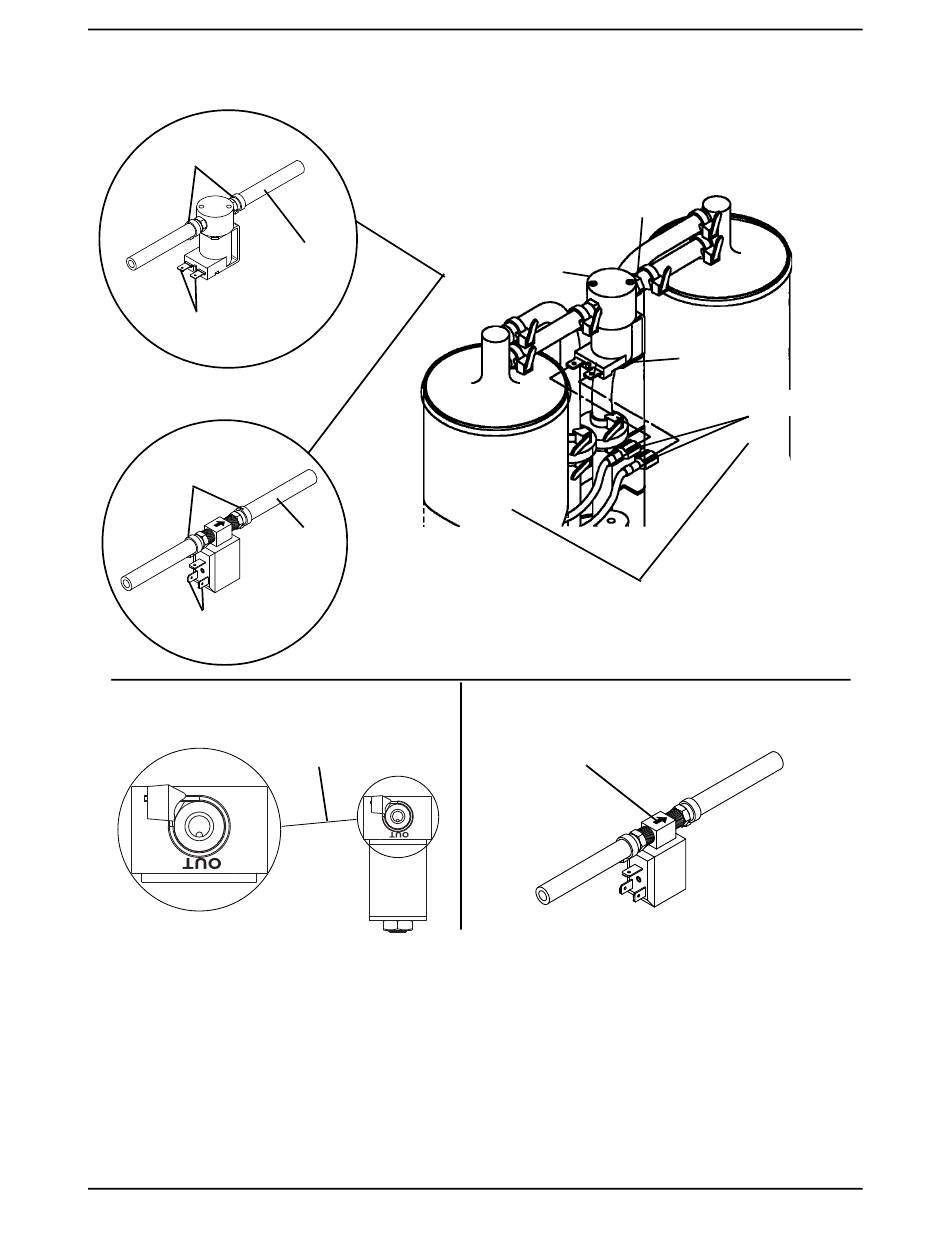

FIGURE 8.1 Remplacement de la électrovanne
SECTION 8—ÉLECTROVANNE
Raccord cannelé
du port de sortie
Électrovanne
Tamis moléculaires
(représentés pour référence)
Vanne EP de forme rectangulaire
Flèche de débit
43
Concentrateur d'oxygène Platinum
Connecteurs débrochables
®
