Valve pilote
Valve 4 voies
Tuyau d'entrée
du collecteur
de vanne
Serre-câble
Silencieux
d'étranglement

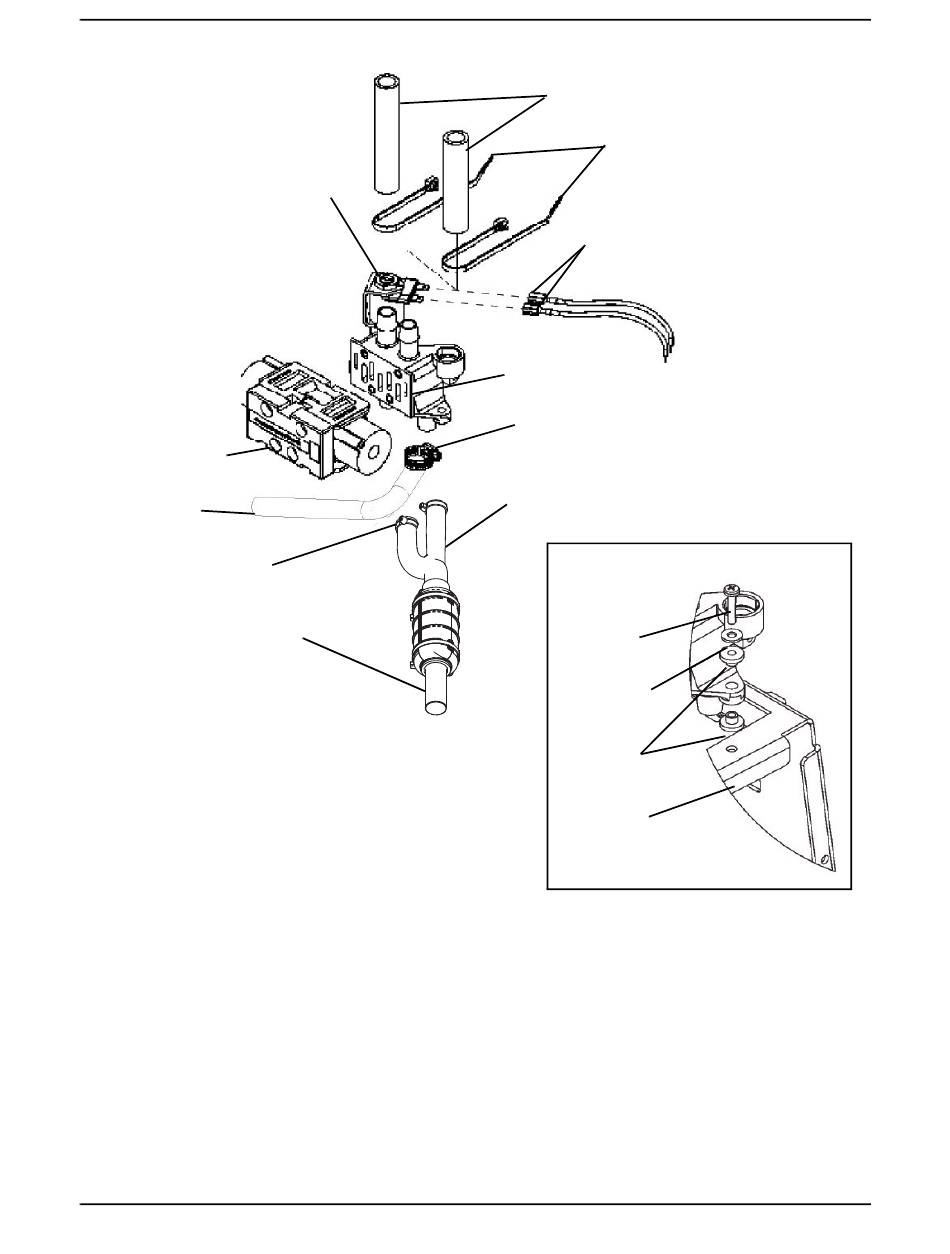

FIGURE 20.2 Remplacement du collecteur - Modèles 5 et 9 litres
Réf. 1195017
SECTION 20—VALVE 4 VOIES
Tuyaux de tamis moléculaire
Serre-câbles
Connecteurs débrochables
Collecteur
Collier de réglage
Tube en Y du silencieux
DÉTAIL « A » - COLLECTEUR
Vis de
montage
Rondelle
Douille
(deux [2]
par côté)
Partie
supérieure
du caisson
