Nettoyage De L'échangeur De Chaleur - Invacare Platinum IRC5LXO2AW Manuel De Service

6. Installez le silencieux d'étranglement dans le tube en Y.
7. Mettez l'appareil en marche et assurez-vous de l'absence de fuites. Reportez-vous à la
section Test de fuite à la page 79.
8. En l'absence de fuites, coupez l'alimentation (O) et débranchez l'appareil.
9. Réinstallez le boîtier. Reportez-vous à la section Démontage du boîtier à la page 28.
Détail « A »
Tube en Y
Silencieux
d'étranglement
Réservoir
d'échappement
(partiel)
d'étranglement

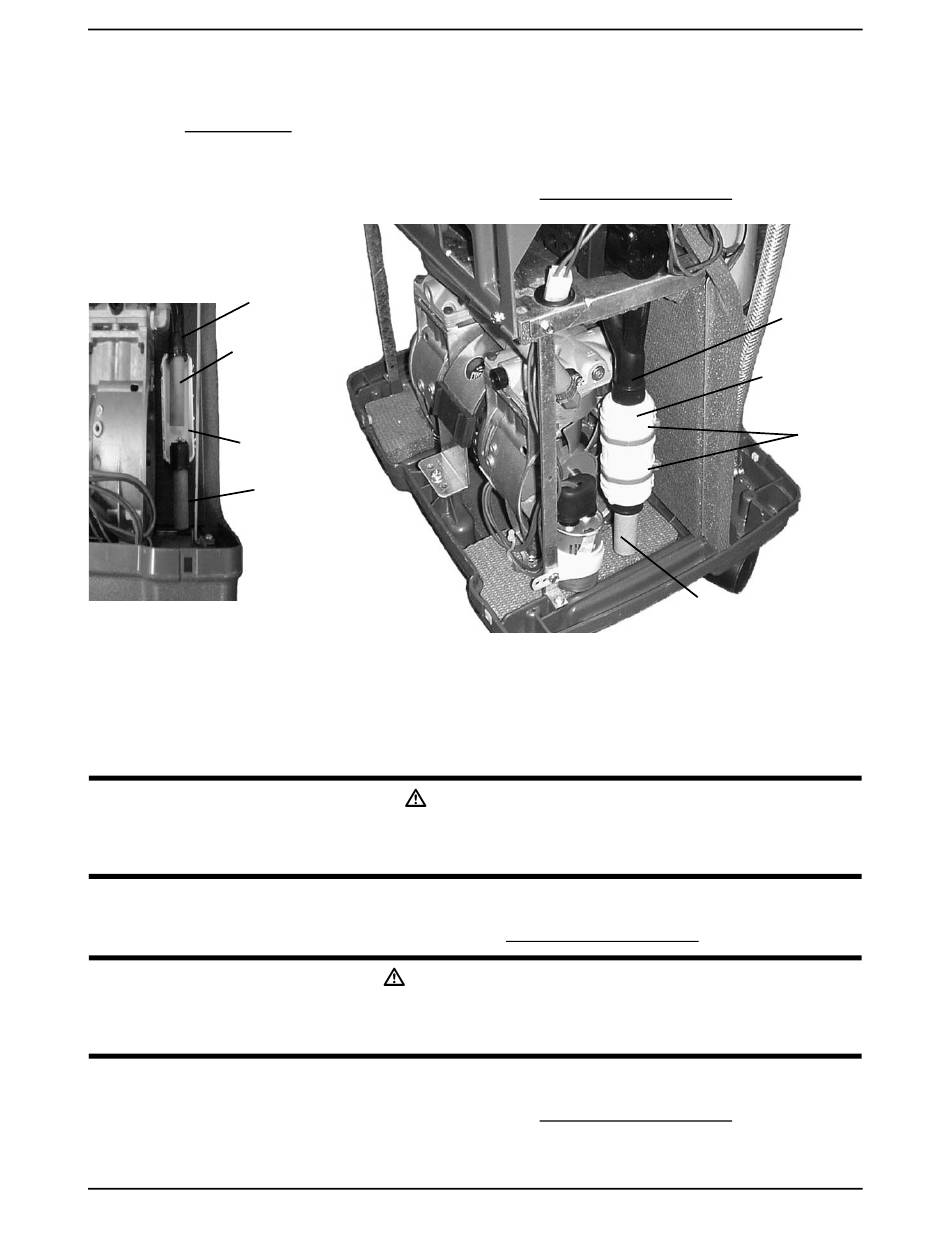

FIGURE 6.5 Contrôle/remplacement du silencieux d'étranglement Pour les modèles 9 AWQ
Nettoyage de l'échangeur de chaleur
Pour éviter tout risque de décharge électrique, débranchez TOUJOURS le
concentrateur de la prise électrique avant de procéder à la maintenance.
1. Coupez l'alimentation (O) et débranchez l'appareil.
2. Retirez le boîtier. Reportez-vous à la section Démontage du boîtier à la page 28.
Veillez à ne pas déformer l'échangeur de chaleur lors de l'installation, du
démontage ou du nettoyage.
3. Retirez les saletés à l'air comprimé ou au moyen d'un aspirateur.
4. Réinstallez le boîtier. Reportez-vous à la section Démontage du boîtier à la page 28.
