Face de la vanne
REMARQUE : Les numéros indiquent la séquence de serrage des vis de montage : pré-serrez les
vis de montage à un couple de 1,1 N-M ± 0,2 N-M (10 livres-pouce ± 2 livres-pouce), puis
serrez-les à un couple de 2,5 N-M ± 0,2 N-M (22 livres-pouce+ 2 livres-pouce).

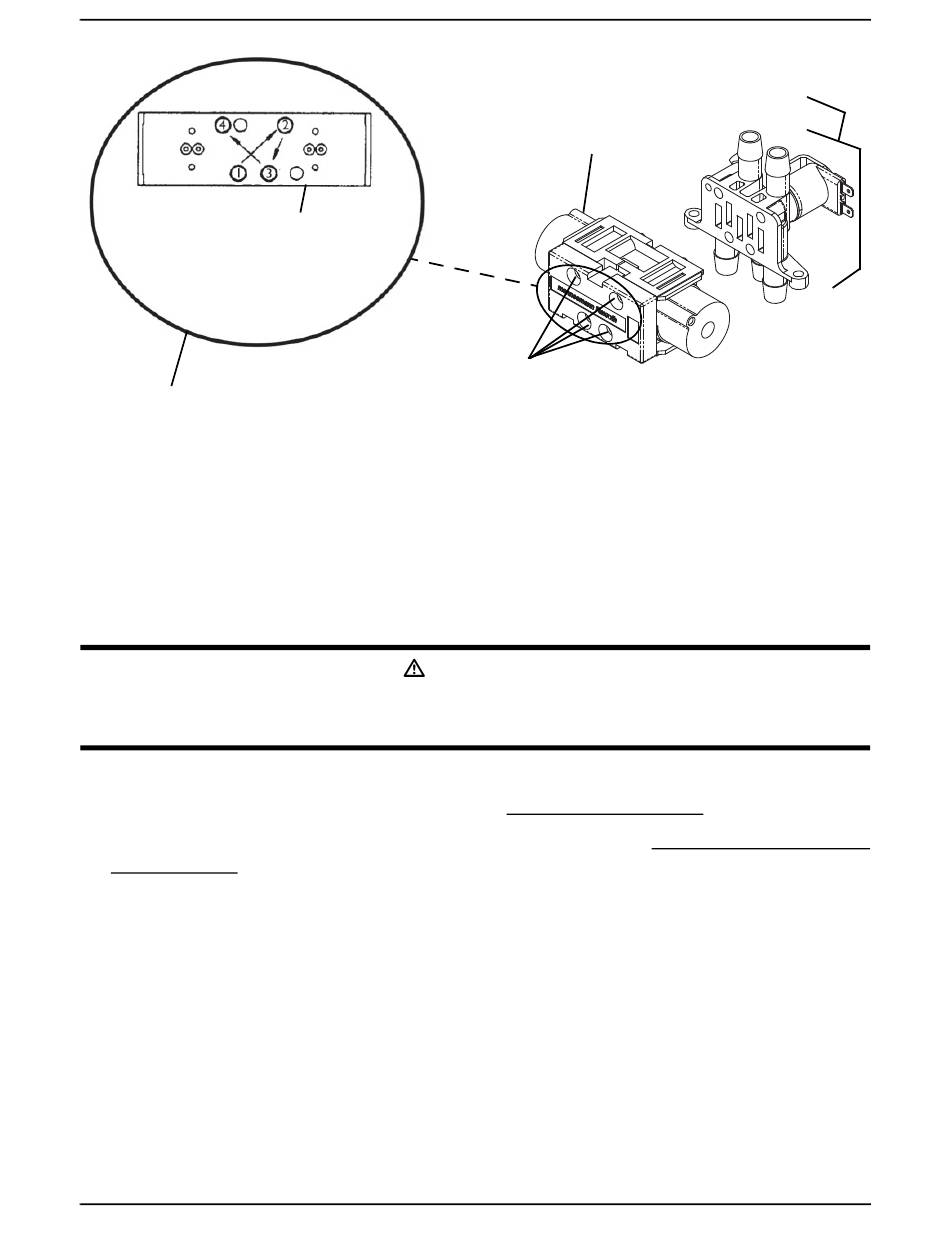

FIGURE 20.1 Remplacement de la valve 4 voies - Modèles 5 litres

Remplacement du collecteur

Modèles 5 et 9 litres
Pour éviter tout risque de décharge électrique, débranchez TOUJOURS le
concentrateur de la prise électrique avant de procéder à la maintenance.
1. Coupez l'alimentation (O) et débranchez l'appareil.
2. Retirez le boîtier. Reportez-vous à la section Démontage du boîtier à la page 28.
3. Retirez le panneau de commande. Reportez-vous à la section Démontage du panneau
de commande à la page 54.
4. Retirez les serre-câbles qui connectent les tuyaux des tamis moléculaires à la partie
supérieure du collecteur.
5. Retirez les tuyaux des tamis moléculaires du collecteur.
6. Retirez et identifiez les deux connecteurs débrochables de la vanne pilote dans la
partie supérieure du collecteur.
7. Desserrez le collier réglable qui fixe le tuyau d'entrée du collecteur de vanne à
l'échangeur de chaleur.
8. Retirez le tuyau à l'extrémité de l'échangeur de chaleur.
9. Retirez les deux vis de montage, les rondelles (1 par côté) et les douilles (2 par côté)
qui fixent la vanne 4 voies/le collecteur à la partie supérieure du caisson.
Réf. 1195017
4 voies
montage
DANGER
SECTION 20—VALVE 4 VOIES
Vanne 4 voies
Vis de
69
Concentrateur d'oxygène Platinum
Collecteur
®
