Remplacement Du Fusible - Invacare HomeFill II IOH200AW Manuel D'utilisation

Invacare® HomeFill® II Oxygen System

5.6 Remplacement du fusible

134

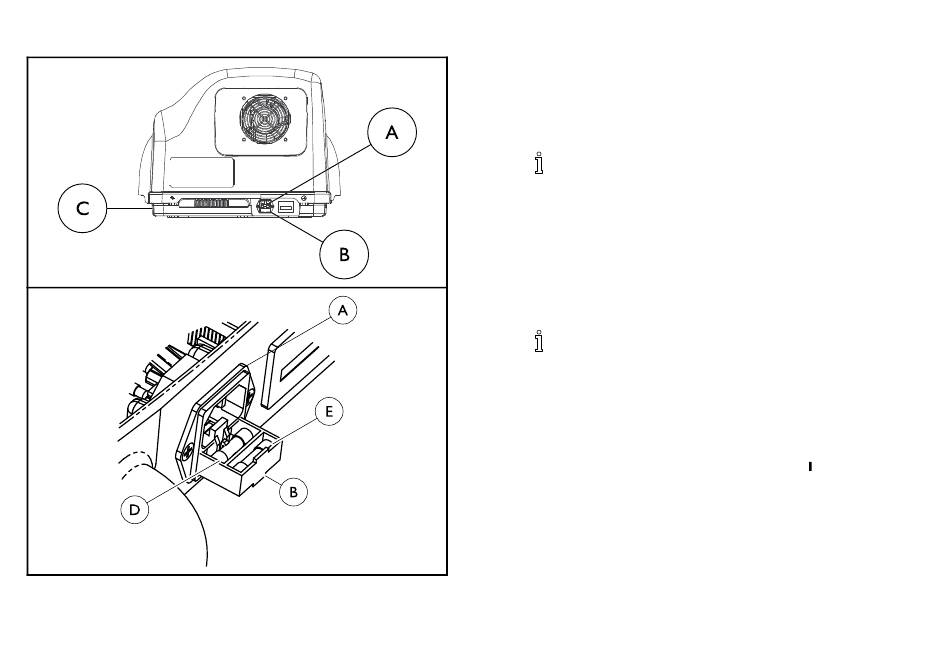

1. Débranchez le cordon d'alimentation de la prise électrique.
2. Retirez le cordon d'alimentation de la prise d'alimentation Asituée
sur la base du compresseur C.
Sortez le porte-fusibles B situé au bas de la prise d'alimentation.
3.
4. À l'aide d'un extracteur de fusibles ou d'un petit tournevis plat,
sortez le fusible avant du porte-fusibles et jetez-le.
Le porte-fusibles peut contenir deux fusibles. Le
logement avant est destiné au fusible opérationnel.
L'appareil est fourni avec le fusible avant uniquement. Le
logement arrière est destiné à un fusible de rechange
(en option). Lorsque vous remplacez le fusible avant,
vérifiez que le porte-fusibles contient toujours un fusible
de rechange de type et de valeur nominale équivalents.
5. Installez le fusible de remplacement dans le logement du fusible
avant D.
Utilisez exclusivement un fusible de type IEC 60127 de
5 mm x 20 mm, à action différée, à faible capacité de
rupture, de 250 V et 2 A (référence Invacare 1099820).
6. Replacez le porte-fusibles dans la prise d'alimentation.
7. Branchez le cordon d'alimentation dans la prise d'alimentation
située sur la base du compresseur.
8. Branchez le cordon d'alimentation à une prise électrique.
9. Mettez le commutateur en position de marche ( ) et assurez-vous
que l'appareil se met en marche correctement.
10. Si l'appareil ne s'allume pas, mettez l'interrupteur en position
d'arrêt, débranchez le cordon d'alimentation, puis appelez
l'assistance technique de votre revendeur, fournisseur ou
d'Invacare.
1195663-A
