DÉTAIL « A »
Caisson
Couvercle
du
réservoir
de produit
Réservoir
de produit
REMARQUE : Le support du collier réglable n'est
pas représenté. Il se trouve derrière le réservoir de
produit et est fixé au caisson.
DÉTAIL « C » - MODÈLES 9 LITRES
Régulateur de
pression
(haut)
Régulateur
de pression
Réservoir
de
produit
REMARQUE : Régulateur représenté utilisé avant le
01/07/12

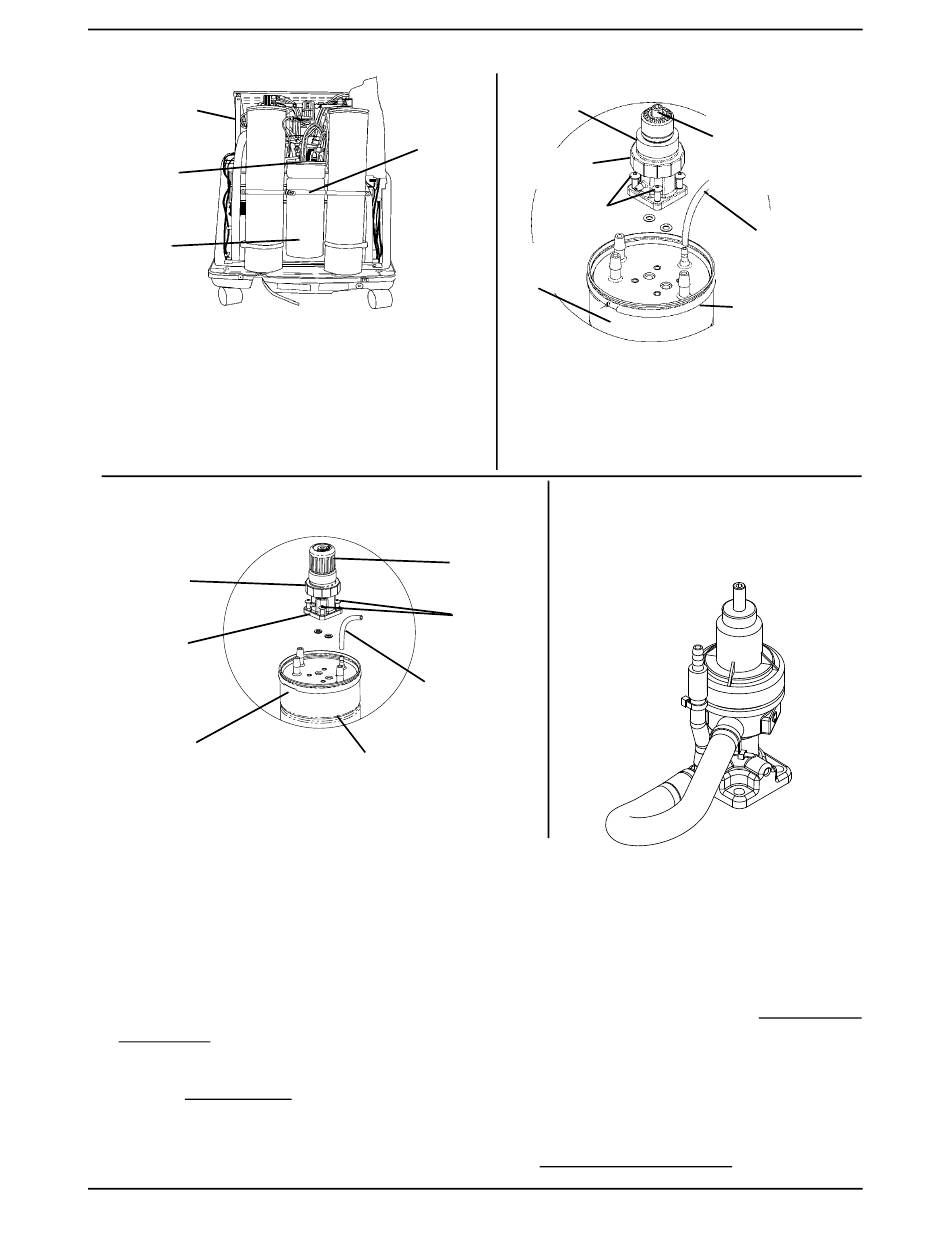

FIGURE 11.1 Remplacement/réglage du régulateur
12. Serrez les vis de montage à un couple de 0,56 N-M ± 0,11 N-M (5 ± 1 livres-pouce).
13. Réinstallez le réservoir de produit et serrez-le au moyen du collier réglable.
14. Réinstallez le tube de 1/8 de pouce sur le régulateur.
15. Réglez la pression du régulateur, si nécessaire. Reportez-vous à la section Réglage du
régulateur à la page 50.
16. Mettez l'appareil en marche et assurez-vous de l'absence de fuites. Reportez-vous à la
section Test de fuite à la page 79.
17. En l'absence de fuites, coupez l'alimentation (O) et débranchez l'appareil.
18. Réinstallez le boîtier. Reportez-vous à la section Démontage du boîtier à la page 28.
Réf. 1195017
Régulateur de
pression
(haut)
Collier réglable
Régulateur
de pression
Réservoir
de produit
REMARQUE : Tamis moléculaires retirés
pour une meilleure visibilité.
REMARQUE : Régulateur représenté
utilisé avant le 01/07/12.
Molette de
réglage de la
pression
Vis de
montage
Tuyau du
capteur de
pression
Collier réglable
49
SECTION 11—RÉGULATEUR
DÉTAIL « B » - MODÈLES
5 LITRES
Vis de réglage de la
pression (clé Allen
de 5/32 de pouce)
Vis de
montage
DÉTAIL « D » - TOUS MODÈLES -
RÉGULATEURS UTILISÉS APRÈS LE
30/06/12
Concentrateur d'oxygène Platinum
Tuyau du
capteur de
pression
Collier réglable
®
