DEBITMETRE
D
Connexion des
E
lunettes nasales
B
I
T
M
E
T
R
E
FONCTIONNEMENT DU
DEBITMETRE
REMARQUE : Invacare recommande que le tuyau
d'oxygénation qui ne peut s'obstruer totalement, soit
utilisé du concentrateur au débitmètre.
Débitmètre portable (IRCRF5) avec
modèles de concentrateurs RC5LXAQ /
RC5LXO2AQ
1. Branchez le tuyau d'oxygénation qui ne peut
s'obstruer totalement, à la connexion d'arrivée
d'oxygène du débitmètre portable et à la
connexion de sortie d'oxygène du concentrateur.
2. Tournez le bouton du débitmètre portable sur la
position O.
3. Pressez l'interrupteur Marche/Arrêt du
concentrateur sur la position MARCHE. Le
témoin lumineux VERT de mise en marche situé
sur le tableau de contrôle du concentrateur
s'allume. L'alarme sonne 3 fois pour vous
indiquer que l'équipement fonctionne
correctement.
4. Réglez le bouton du débitmètre situé sur le
concentrateur d'oxygène sur le débit LE PLUS
ÉLEVÉ.
Poignée
Connexion de sortie
d'oxygène
Humidificateur
Connexion cannelée
Sortie d'oxygène

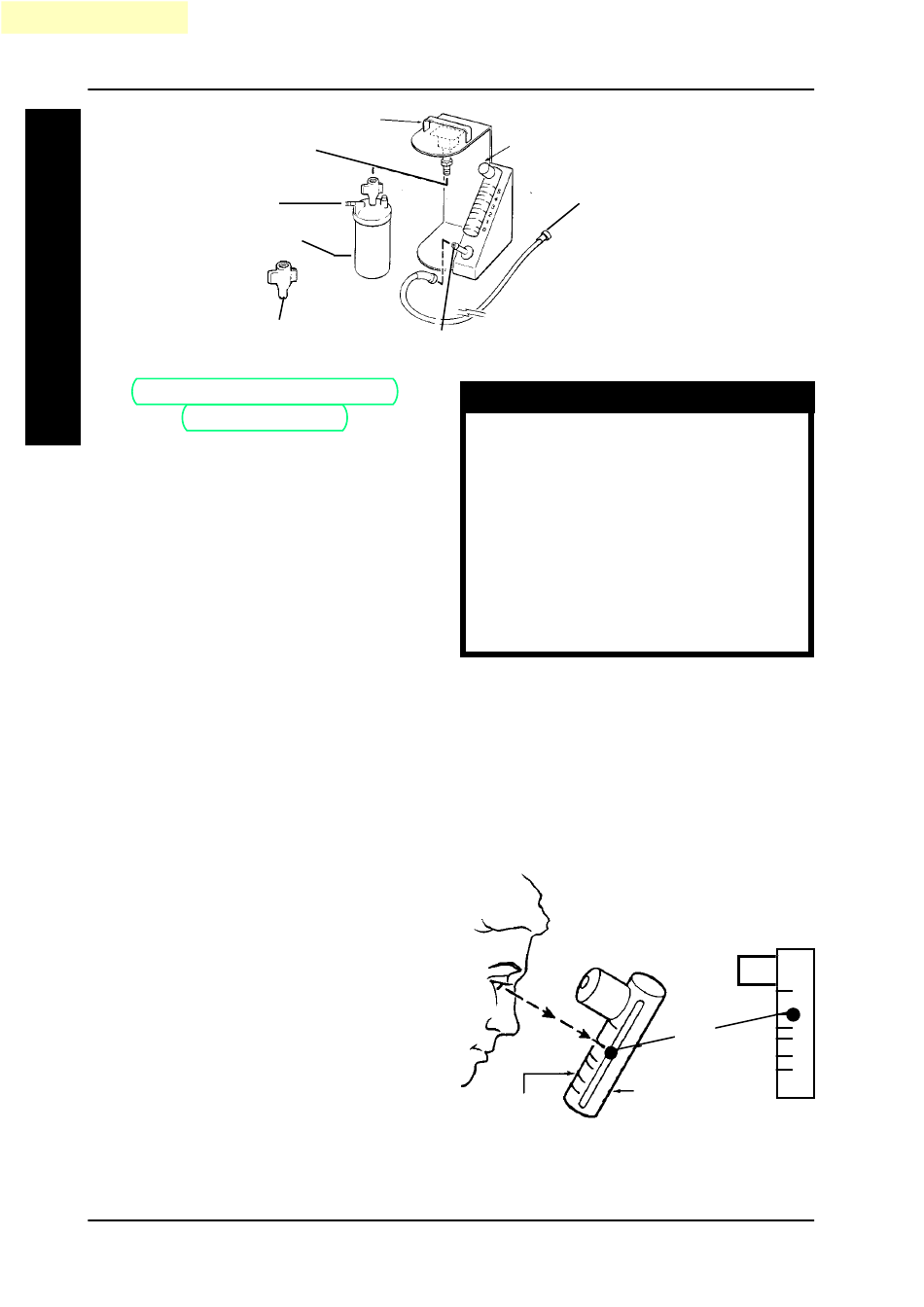

SCHEMA 1 - DEBITMETRE PORTABLE
INVACARE 5 Modèles RC5LXAQ
/ RC5LXO2AQ avec SensO2
Bouton de sélection
du débit
Arrivée d'oxygène
ATTENTION
Lorsque vous réglez le débitmètre portable
pour l'utiliser avec un concentrateur
RC5LXAQ / RC5LXO2AQ, ne programmez
pas celui-ci sur un débit supérieur au débit
maximum du concentrateur. Si vous ne
respectez pas cette règle, le pourcentage
d'oxygène délivré au patient sera moins im-
portant.
Ne programmez jamais le débitmètre
portable sur un débit différent de celui qui
vous a été prescrit.
5. Programmez MAINTENANT le débitmètre por-
table sur le débit prescrit (SCHEMA 2).
REMARQUE : La bille du débitmètre doit être
divisée en deux parties par la ligne à l'endroit
correspondant au débit prescrit.
6. Placez la bille sur la ligne du débit souhaité de
sorte que la bille soit divisée en deux parts égales.
Ceci vous permettra d'effectuer une sélection
très précise du débit (SCHEMA 2).
Echelle
graduée
SCHEMA 2 - ALIGNEMENT DU DEBIT PAR
RAPPORT A L'ECHELLE GRADUEE -
DEBITMETRE PORTABLE
52
Bille
Arrière
Vue latérale
