Ouvrir et fermer les canaux de mesure

On utilisera CH1 dans cet exemple.
Appuyez sur la touche F2 Channel puis sur OFF pour fermer CH1.
Appuyez sur la touche F2 Channel puis sur ON pour ouvrir CH1.
Réglage du facteur d'atténuation
Pour empêcher toute tension excessive en entrée, réglez le niveau d'atténuation de la
sonde à la position 10X.
Ensuite, augmentez l'affichage à 10X pour faire correspondre l'amplitude affichée à
l'amplitude réelle.
Appuyez sur F3 Probe pour ajuster le niveau d'atténuation de la sonde.
Tableau : Niveaux d'atténuation de sonde et réglage correspondant du menu
Niveau d'atténuation
de sonde
1:1
10:1
100:1
1000:1

Inverser une forme d'onde

Forme d'onde inversée : Le signal affiché s'inverse à 180° par rapport à la terre.
Appuyez sur F4 Invert pour inverser la forme d'onde ; Appuyez à nouveau sur F4 Invert
pour quitter le mode d'inversion.

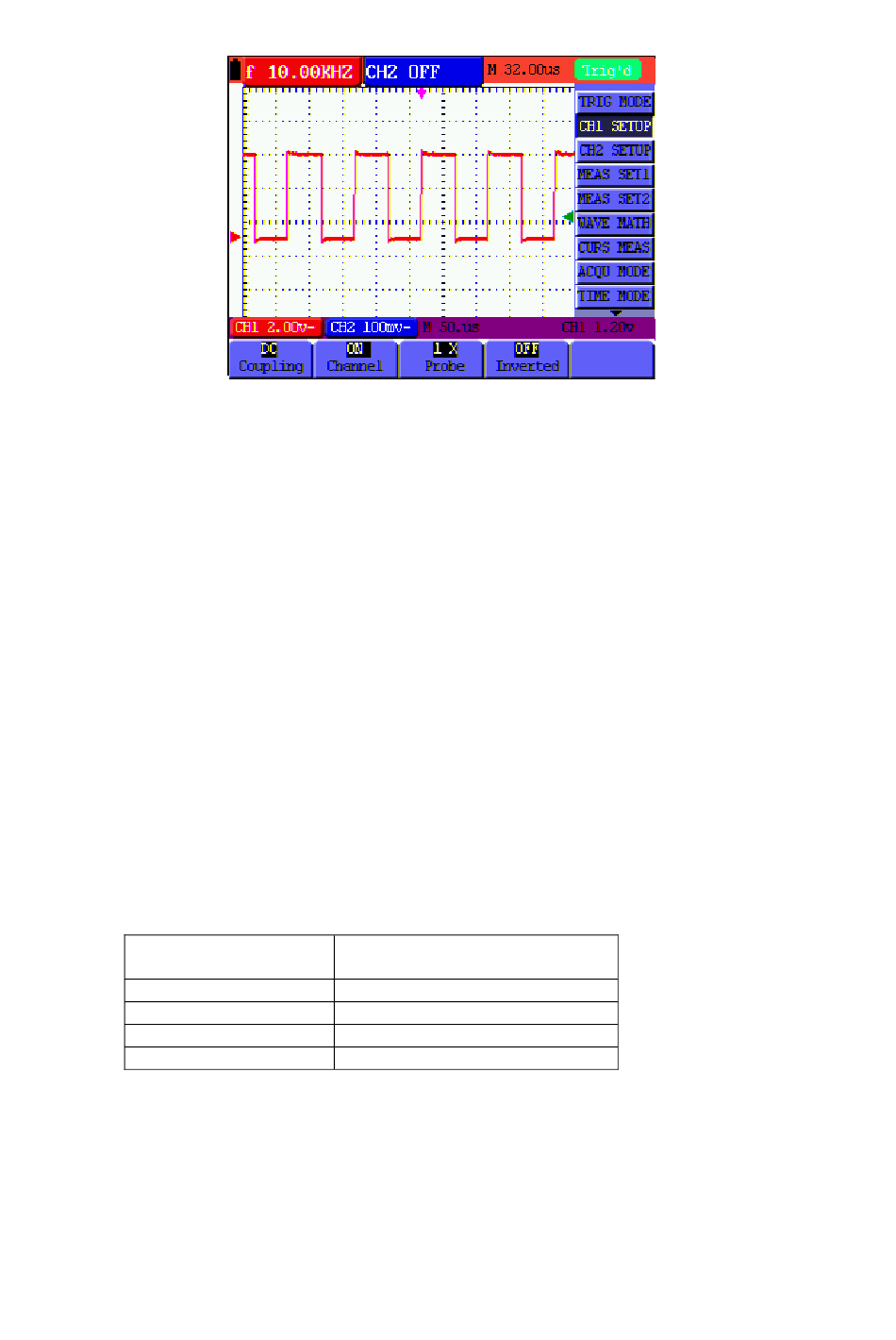

Figure 21 : Couplage DC
Réglage correspondant du
menu
1X
10X
100X
1000X
30
