Glossaire
• Mode de collecte : L'oscilloscope convertit les données analogiques collectées en
données numériques pour chacun des trois modes suivants : Echantillonnage,
Détection de pics et Moyenne.
• Echantillonnage : Résolution de l'échantillonnage de la forme d'onde en secondes.
Les formes d'onde qui changent plus vite que la durée d'échantillonnage ne seront
pas capturées correctement.
• Détection de valeur de pic : En mode de détection de pic, l'appareil de mesure
peut capturer des impulsions très étroites, aussi brèves que 50 ns.
• Valeurs moyennes : L'oscilloscope fait la moyenne d'un nombre sélectionnable de
mesures. Sous ce mode, vous pouvez minimiser le bruit de fond.
• Durée : Il est possible de maintenir une forme d'onde quand une nouvelle forme
d'onde est affichée. La durée d'affichage de la forme d'onde précédente est la
"durée".
• Roll scan : L'oscilloscope actualise les points d'échantillonnage de forme d'onde en
faisant défiler l'écran de gauche à droite (applicable seulement aux réglages de
base de temps primaires supérieurs à 50 ms).
Mode Couplage AC
Après une réinitialisation, l'oscilloscope est couplé en courant continu, de sorte que les
tensions en courant continu et en courant alternatif apparaissent à l'écran. Utilisez le
couplage AC pour observer un petit signal en courant alternatif sur un signal en courant
continu. Pour sélectionner le couplage AC, suivez la procédure suivante :
1.
Appuyez sur la touche MENU ; le menu des fonctions apparaît à droite de l'écran.
2.
Appuyez sur MENU ▲ ou MENU ▼ pour sélectionner le réglage CH1. Il apparaît
quatre (4) options sélectionnables en bas de l'écran.
3.
Appuyez sur la touche F1 et sélectionnez AC. L'icône Couplage AC apparaît à
l'écran.

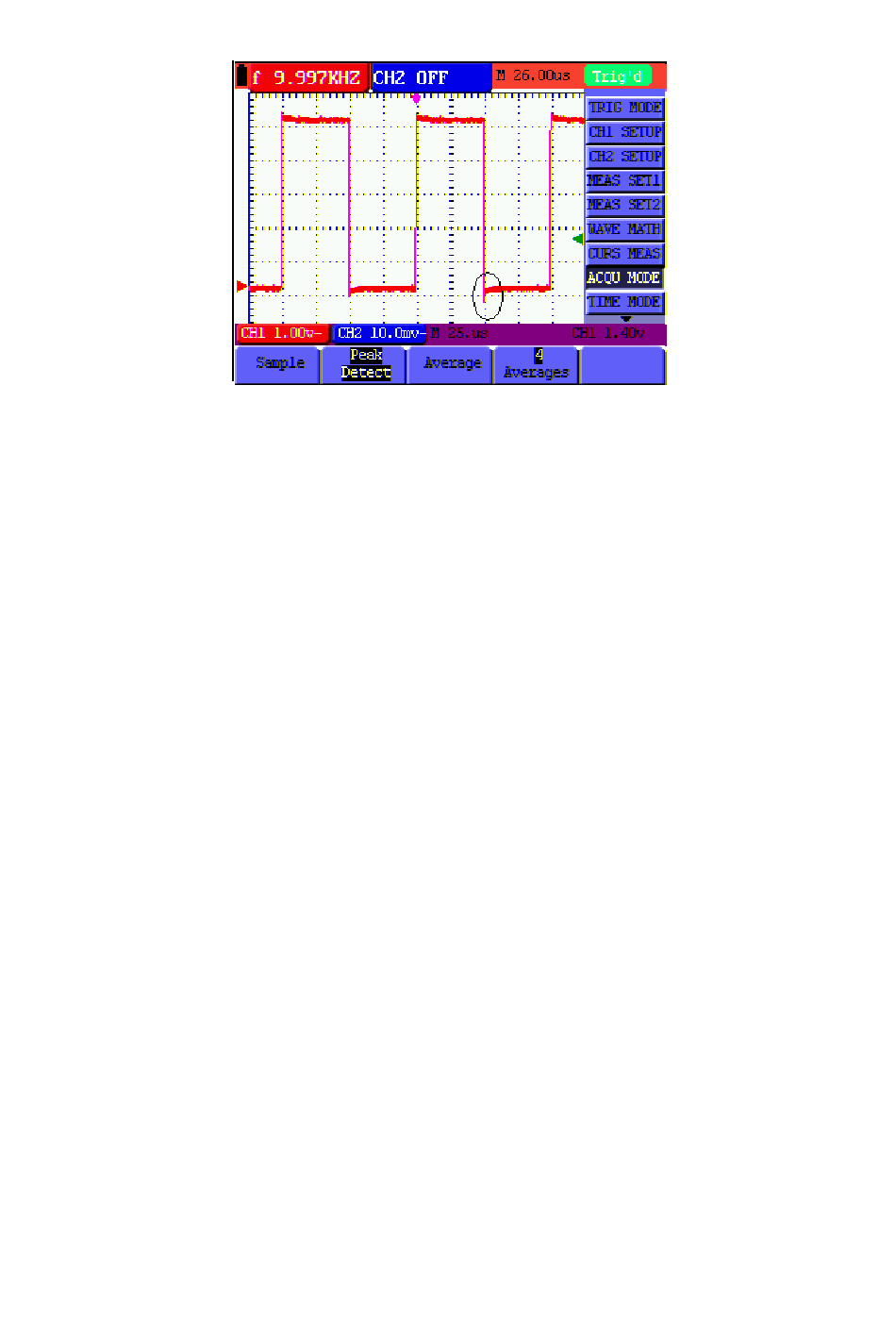

Figure 15 : Détection de pics
24
V5.1 ‐ March 2010
