Mesure d'intensité DC
Pour mesurer une intensité en courant continu inférieure à 400 mA, procédez comme
suit :
1.
Insérez la fiche noire dans la prise banane COM et la fiche rouge dans la prise
banane mA
2.
Utilisez la touche A et la touche SET comme pour sélectionner le mode DCA (le
symbole DCA apparaît en haut de l'écran)
3.
Assurez-vous que l'unité de mesure affichée à l'écran principal est mA. Utilisez la
touche F4 pour sélectionner mA si nécessaire
4.
Connectez les fiches noires et rouges aux points de mesure du circuit testé. La
valeur d'intensité en courant continu s'affiche à l'écran.
Reportez-vous à l'exemple de la Figure 8.
Pour mesurer une intensité en courant continu supérieure à 400 mA, procédez comme
suit :
1.
Appuyez sur la touche A. Le symbole DCA doit apparaître en haut de l'écran.
Utilisez la touche SET pour sélectionner DCA si nécessaire.
2.
Appuyez sur la touche F5 pour sélectionner le mode de mesure 10 A. L'unité de
mesure à l'écran principal doit être A.
3.
Connectez les fiches noires et rouges aux points de mesure du circuit testé. La
valeur d'intensité DC s'affiche à l'écran.
4.
Appuyez sur la touche F4 pour repasser en mode de mesure mA
Reportez-vous à l'exemple de la Figure 9.

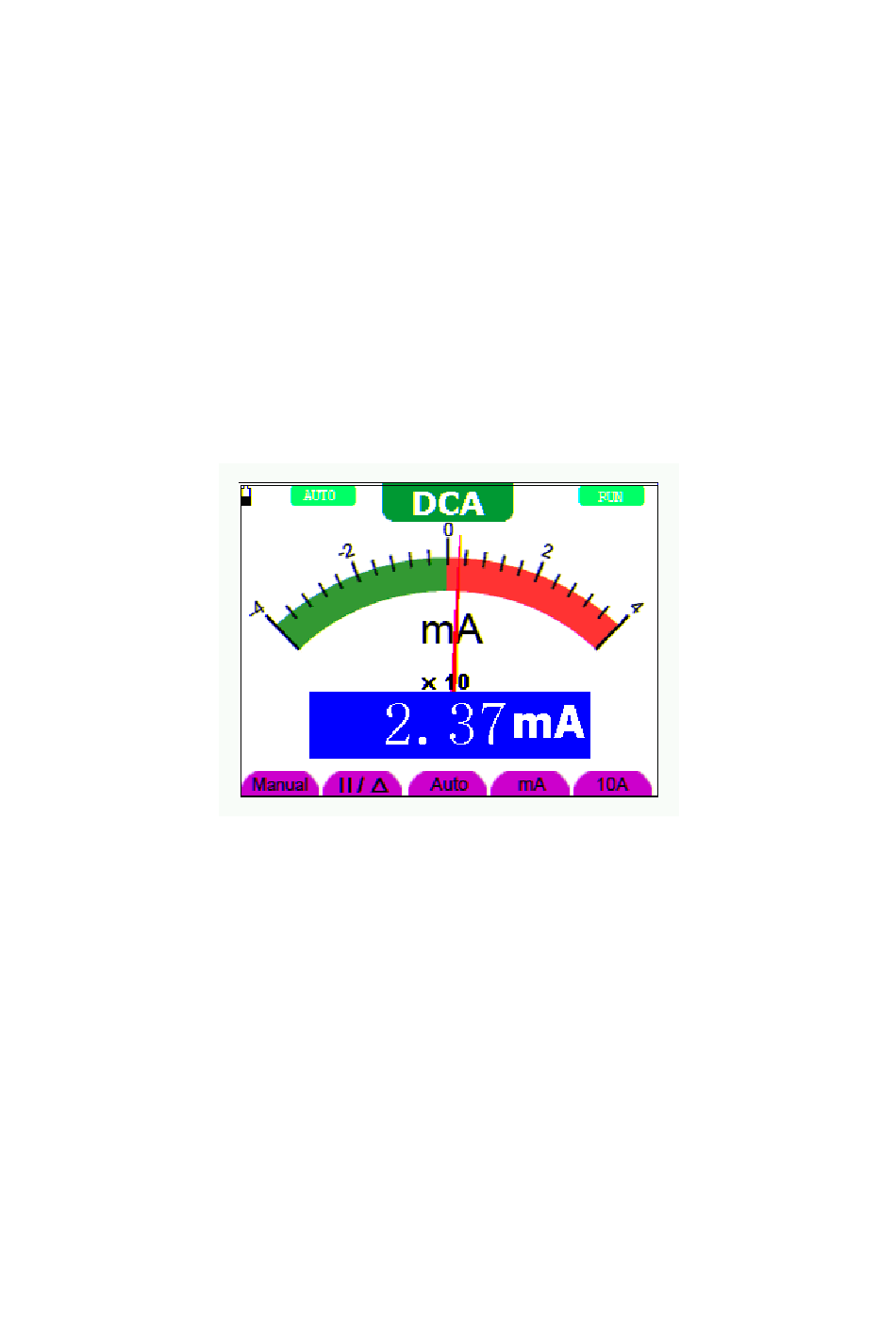

Figure 8 : Mesure d'intensité 400 mA DC
