The Edge triggering menu is described in the following table
Menu de la
Réglage
fonction
Slope
Rising
Falling
Source
CH1
CH2
Trig mode
Auto
Normal
Single
Coupling
AC
DC
HF Rjc
LF Rjc
SENS
Hold-off
(Suspension)
*Sensibilité : La sensibilité est un réglage qui permet à l'instrument de mesure d'obtenir
un déclencheur stable en excluant les influences du bruit de fond. La sensibilité est
réglable sur 0,2 div~1,0 div.
Video Triggering – Déclenchement vidéo
Le déclenchement vidéo est conçu pour capturer un format de signal vidéo, NTSC, PAL
ou SECAM. Pour tout autre type de signal, utilisez le mode sur front d'impulsion.
Référez-vous à la Figure 24a & b, Figure 25 et Figure 26.

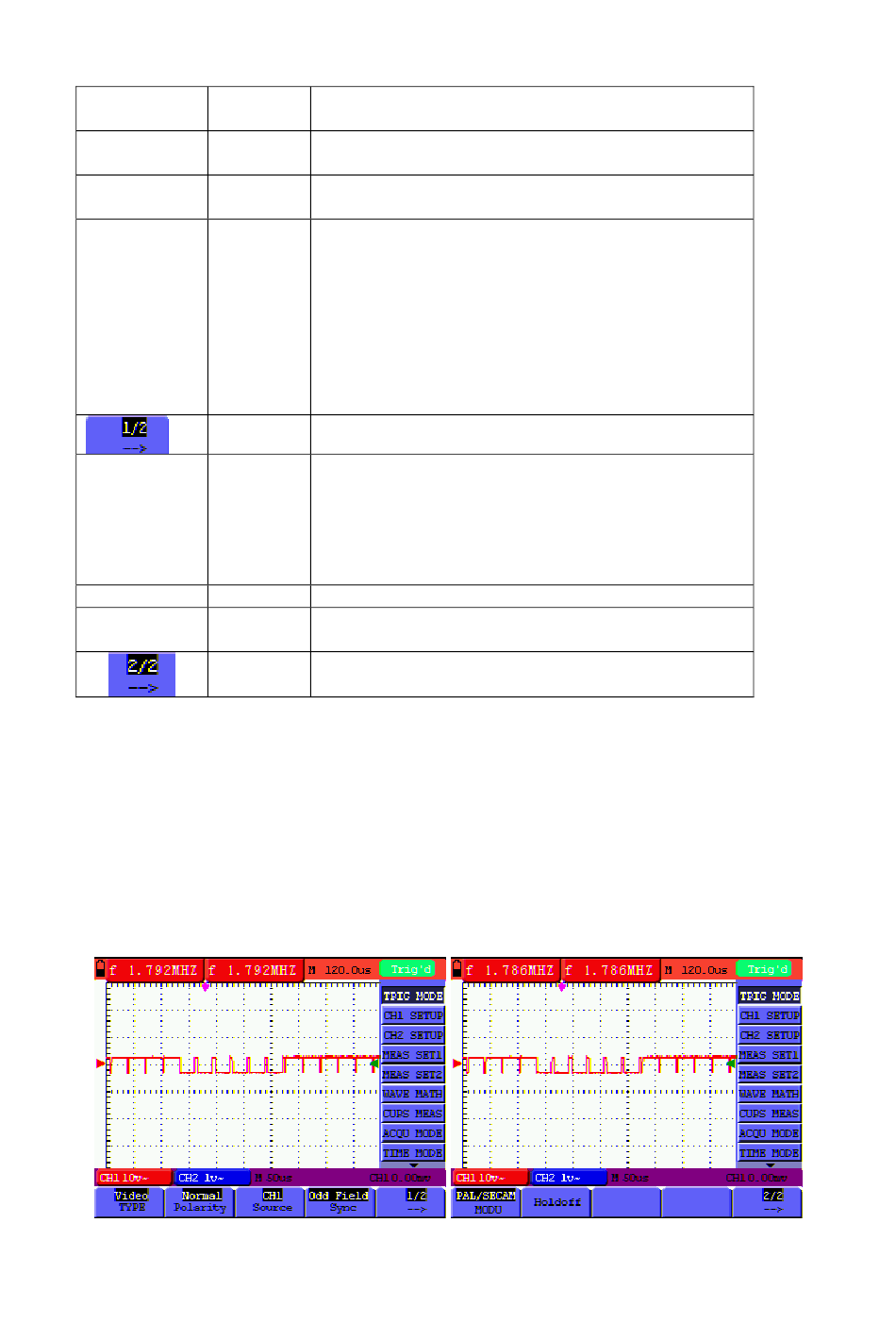

Figure 24a (écran 1) et 24b (écran 2) : Déclenchement de la vidéo champ impair
Description
Déclenchement sur le front montant du signal
Déclenchement sur le front descendant du signal
CH1 sert de source de déclenchement
CH2 sert de source de déclenchement
L'acquisition de formes d'onde est possible même
si aucune condition de déclenchement n'est
détectée
L'acquisition de formes d'onde ne peut être
effectuée que si la condition de déclenchement est
satisfaite
Un échantillonnage est effectué sur une forme
d'onde quand un déclenchement est détecté
(échantillonnage à l'arrêt).
Passer au menu suivant
La composante DC est bloquée
Toutes les composantes sont autorisées
La partie HF du signal est bloquée ; seule la
composante LF est permise
La partie LF du signal est bloquée ; seule la
composante HF est permise
Sensibilité de déclenchement*
Passer au menu Hold-off
Retourner au menu précédent
34
V5.1 ‐ March 2010
