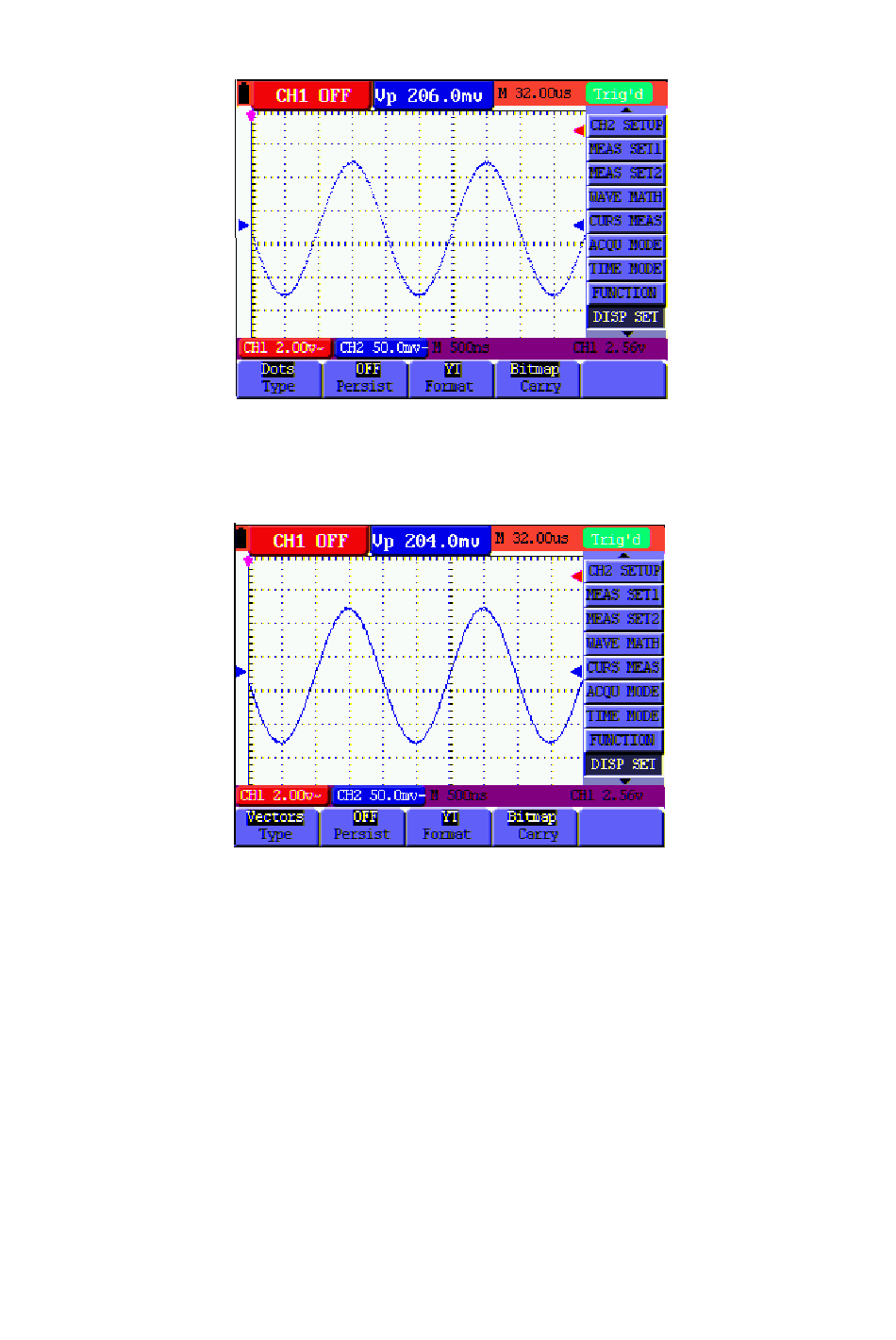

Figure 28 : Style Dot
Figure 29 : Style Vector
Persistance
L'utilisateur peut choisir la durée de persistance des traces passées à l'écran. Les
sélections sont 1, 2, 5 secondes, Infinite et OFF.
XY Mode
Ce mode ne s'applique qu'aux mesures simultanées sur CH1 et CH2. Le format X-Y
trace les entrées sur CH1 selon l'axe X et les entrées sur CH2 selon l'axe Y. Ce mode
d'affichage est pratique pour visualiser la relation de phase entre CH1 et CH2 ; si
l'oscilloscope ne détecte pas de déclencheur, les données apparaissent sous forme de
points lumineux.
