9.
Appuyez sur ◄ (jaune) ou ► (jaune) pour régler la base de temps principale et
appuyez sur ▲ (jaune) ou ▼ (jaune) pour régler la position horizontale de
déclenchement pour le canal 1.
10.
Appuyez à nouveau sur OPTION pour revenir à l'étape 6 ci-dessus.
Glossaire
Facteur d'échelle verticale : L'amplitude de tension représentée par une division en
direction verticale sur la zone affichée. Par son réglage, l'utilisateur peut amplifier ou
atténuer le signal et par conséquent réguler l'amplitude du signal pour qu'il soit placé
dans la gamme de mesure attendue.
Position verticale de zéro : Point de masse. Par son réglage, l'utilisateur peut régler
la position d'affichage de la forme d'onde à l'écran.
Base de temps principale : La valeur de temps représentée par une division en
direction horizontale sur la zone affichée.
Position horizontale de déclenchement : La différence de temps entre le point de
déclenchement actuel et la ligne centrale de l'écran. Elle affichera 0 au point central
de l'écran.
Position de niveau de déclenchement : La différence de tension entre le niveau
actuel de déclenchement et la position zéro du canal source du signal de
déclenchement.

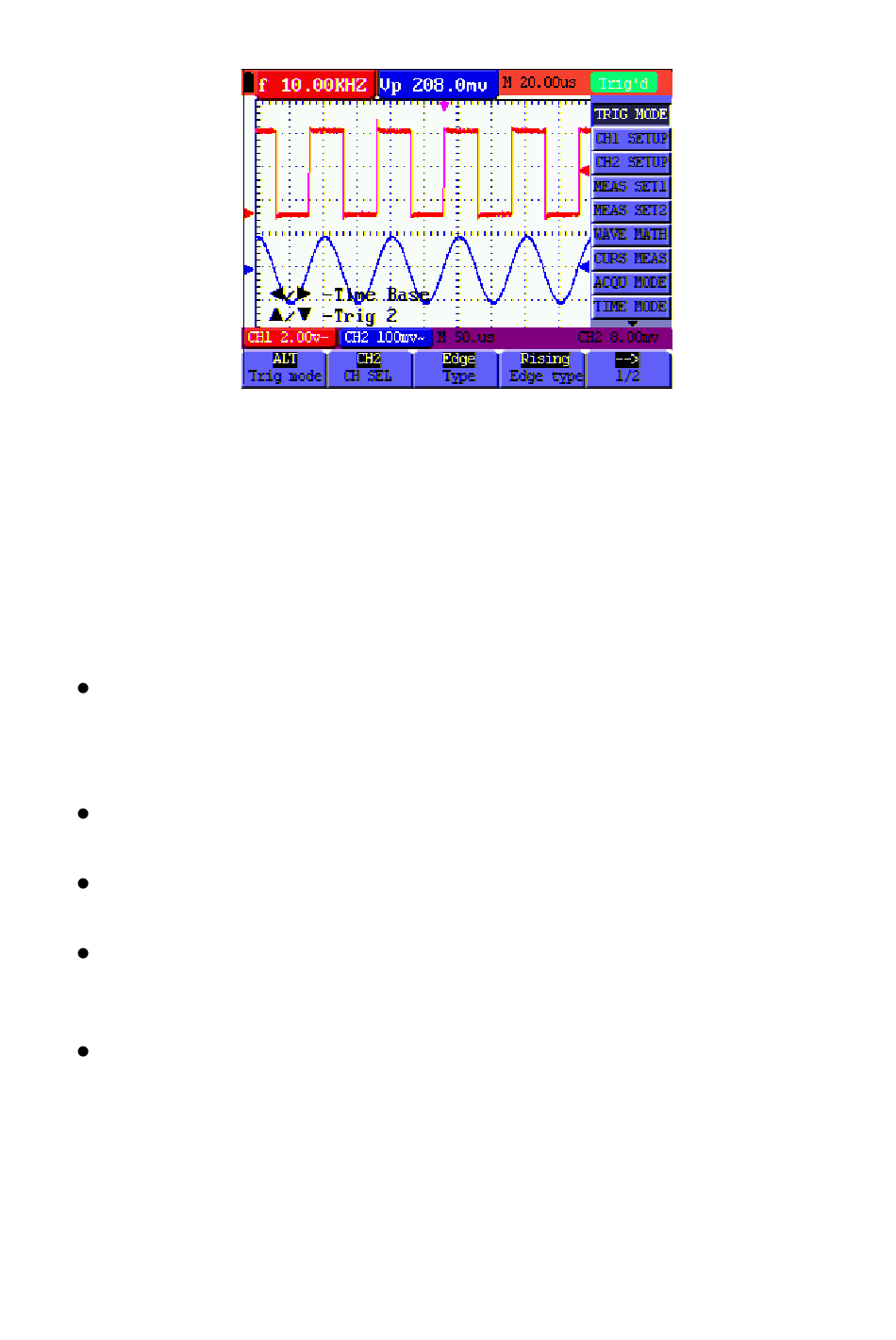

Figure 9 :
18
V5.1 ‐ March 2010
