Pour mesurer la fréquence de CH1 avec MEAS SET 1 et la fréquence de CH2 avec
MEAS SET 2, suivez la procédure suivante :
1.
Appuyez sur la touche MENU ; le menu des fonctions apparaît à droite de l'écran
2.
Appuyez sur la touche MENU ▲ ou MENU ▼ pour sélectionner MEAS SET 1. Il
apparaît cinq (5) options sélectionnables en bas de l'écran.
3.
Appuyez sur la touche F1 pour sélectionner la mesure de fréquence de CH1. La
fenêtre de mesure apparaît en rouge et affiche la fréquence de CH1
4.
Appuyez sur la touche MENU ▲ ou MENU ▼ pour sélectionner MEAS SET 2. Il
apparaît cinq (5) options sélectionnables en bas de l'écran.
5. Appuyez sur la touche F4 pour sélectionner la valeur pic à pic de CH2. La fenêtre de
mesure apparaît en bleu et affiche la valeur pic à pic de CH2
Mode Autoscale
Autoscale permet à l'instrument de configurer automatiquement le mode de
déclenchement, la division en tension et l'échelle de temps en fonction du type, de
l'amplitude et de la fréquence d'un signal.
Le menu est le suivant :
Menu de la fonction
Autoscale
Mode

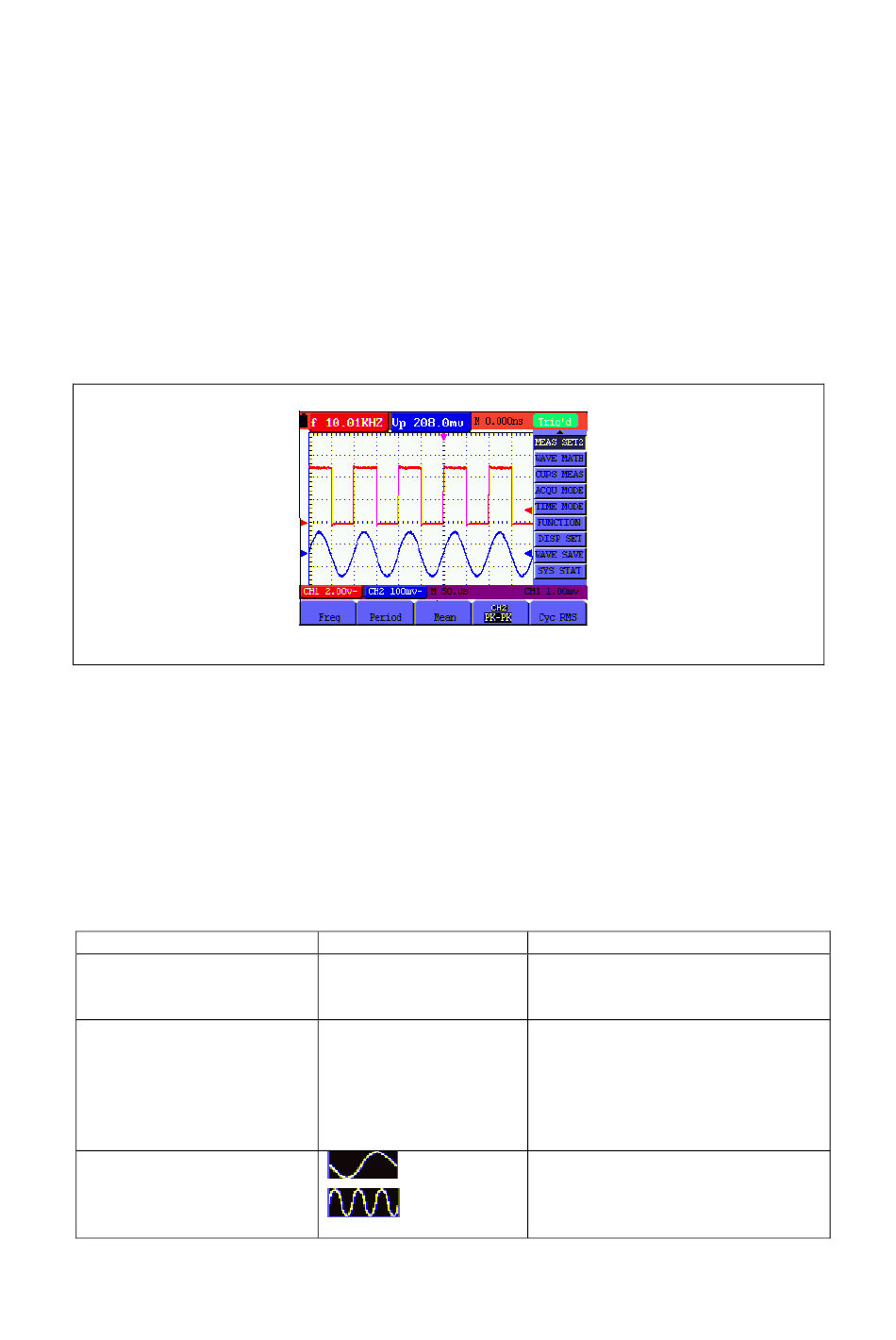

Figure 31 : Mesures automatiques
Réglage
OFF
ON
Vertical
Horizontal
HORI—VERT
44
Description
Désactive Autoscale
Active Autoscale
Règle l'échelle verticale sans
changer le réglage horizontal
Règle l'échelle horizontale sans
changer le réglage vertical
Ajuste les réglages verticaux et
horizontaux
Affiche une ou deux périodes
Affiche des formes d'onde multi-
périodes
V5.1 ‐ March 2010
