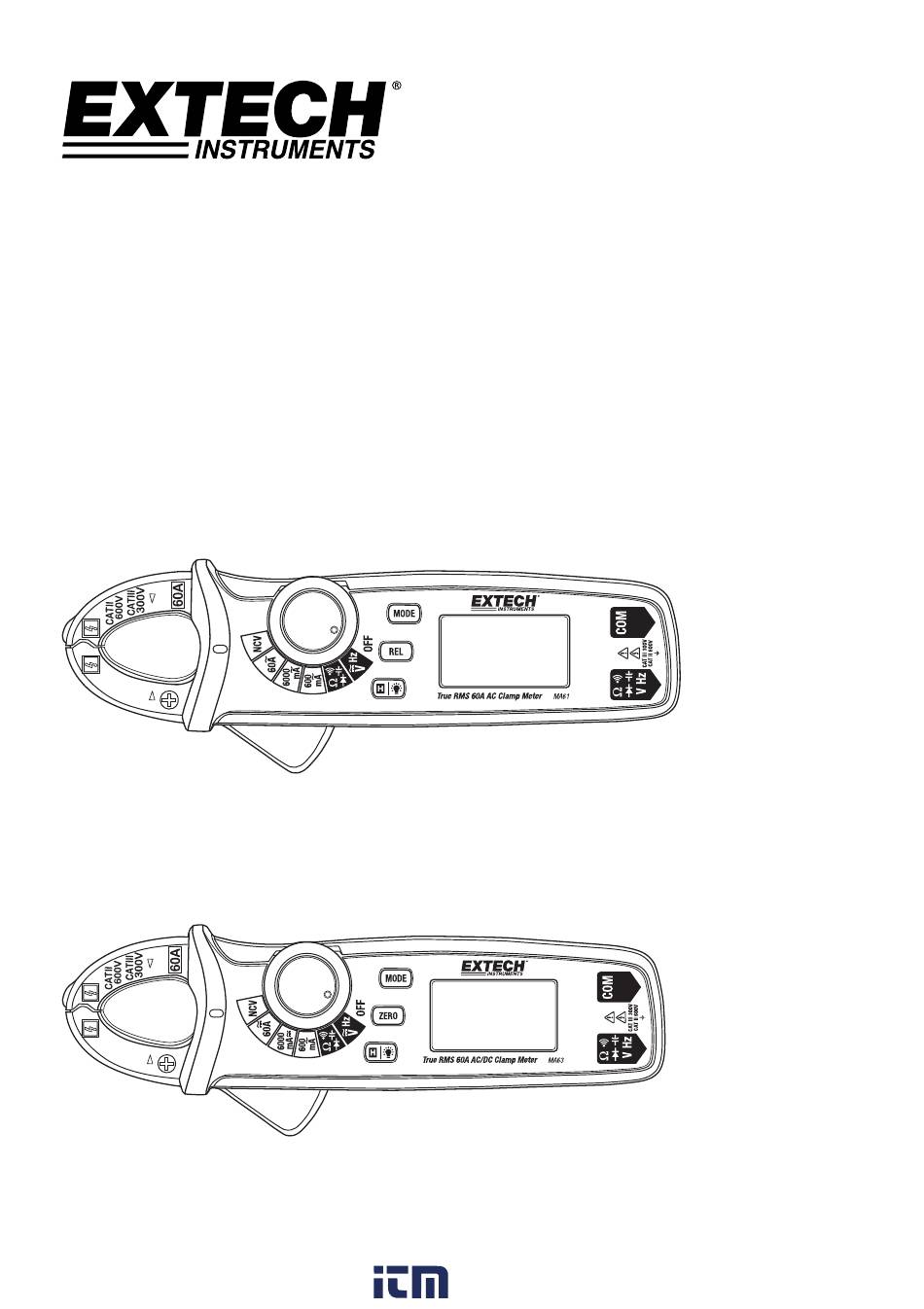

- Page 1 MANUEL D’UTILISATION Mini‐pinces ampèremétriques AC à valeur efficace vraie Pince ampèremétrique 60 A AC MA61 Pince ampèremétrique AC/DC 60 A MA63 800.561.8187 information@itm.com www. .com...
-
Page 2: Présentation
Cet appareil est expédié entièrement testé et calibré et, avec une utilisation appropriée, il fournira des années de fonctionnement en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d’utilisation, aux mises à jour sur les produits, à l'enregistrement du produit et au service d’assistance à la clientèle, veuillez visiter notre site Web (www.extech.com) Fonctionnalités • Valeur efficace vraie pour la lecture précise de formes d'ondes bruitées, déformées ou non sinusoïdales • Le modèle MA61 mesure le courant AC et la tension AC/DC et est doté la fonction Relative Le modèle MA63 mesure le courant et la tension AC/DC et est doté de la fonction ZERO Mesures de la fréquence, la résistance et la capacité • Ouverture des mâchoires compactes de 0,7 pouce (17 mm) qui s'adapte aux conducteurs jusqu'à 300 MCM • Commande de fréquence variable (VFC) : Filtre passe‐bas qui permet la mesure précise des signaux de variations de fréquences par le filtrage des interférences parasites à haute fréquence. • Détecteur de tension à distance intégré (NCV) • Gamme complète de protection contre la surcharge • Écran LCD rétro‐éclairé de 6 000 comptes • Fonction Data Hold (Maintien des données) pour figer des lectures à l’écran • Indicateur de piles faibles et fonction mise hors tension automatique avec désactivation • Côtes de sécurité : 600 V de Catégorie II, 300 V de Catégorie III • Livré avec des fils d’essai, un étui de transport et deux piles de type « AAA » ... -
Page 3: Consignes De Sécurité
Sécurité La conception du produit est conforme aux normes IEC/EN61010‐1 et EN61010‐2‐033. Avant d'utiliser l'appareil, veuillez lire le manuel d'utilisation et respecter toutes les consignes de sécurité. Ce produit est conforme aux normes UL 61010‐1, 61010‐2‐030, 61010‐2‐032, 61010‐2‐033, aux normes CSA C22.2 no. 61010‐1, 61010‐2‐030 et aux normes IEC 61010‐2‐032 et 61010‐2‐033. Consignes de sécurité 1. Veuillez utiliser la pince ampèremétrique selon les instructions de ce manuel d'utilisation. Dans le cas contraire, les protections intégrées pourraient ne pas être efficaces. 2. Veuillez respecter la législation nationale relative à la sécurité en ce qui concerne le port d'une tenue et d'équipements de protection personnelle afin d'éviter tous blessures et dommages causés par la décharge d'arc quand le conducteur sous tension est exposé. 3. Gardez les doigts et la main derrière la collerette de protection lors des mesures. 4. Veuillez vérifier avant chaque usage que le boîtier de la pince ampèremétrique, les boutons, les interrupteurs et les fils isolés ne sont ni ébréchés ni abîmés. Faites‐la réviser ou remplacez‐la si nécessaire. 5. Veuillez retirer la pince ampèremétrique de tout circuit sous tension et débranchez les fils d'essai de l'appareil avant de retirer le couvercle du compartiment à piles situé au dos de l'appareil. 6. Veuillez ne pas utiliser la pince ampèremétrique pour mesurer des signaux supérieurs à 600 V ou des fréquences plus hautes que 400 Hz. 7. Niveau de surtension : 600 V Catégorie II, 300 V Catégorie III degré de pollution 2 8. Les travaux effectués près de conducteurs exposés doivent être réalisés avec la plus grande précaution. Ces conducteurs représentent un risque mortel d'électrocution. 9. Opérez avec précaution lorsque la tension est égale ou supérieure à 60 V DC, 30 V AC ou 42 V AC (valeur de crête) puisque cela présente un risque d'électrocution. 10. Cet appareil comporte une limite maximale de mesures de tension qui s'élève à 600 V et les normes de sécurité sont conformes aux certifications CE/ETL (EN61010‐1, EN61010‐2‐033, et EN61010‐2‐032). Symboles internationaux de sécurité MA61_MA63-fr-FR_V1.0 3/15 800.561.8187 information@itm.com... -
Page 4: Description De L'appareil
Description de l'appareil Mâchoires de la pince Conducteur mesuré Lampe du détecteur de tension à distance (NCV) Commutateur de sélection de fonctions Bouton MODE Écran LCD Borne d'entrée COM du fil d'essai Borne d'entrée positive du fil d'essai Bouton REL (Relatif) sur le modèle MA61, bouton ZERO sur le modèle MA63 10. Bouton Display Hold (Maintien de l'affichage)/Blacklight (Rétro‐éclairage) 11. Gâchette de commande d'ouverture/fermeture des mâchoires Fig‐1 Pièces de l’appareil Description des boutons de commande Bouton Description Appuyez sur le bouton et maintenez‐le enfoncé pour sélectionner la fonction VFC (commande de la fréquence variable, filtre passe‐bas) Pour le modèle MA63 exclusivement : Appuyez un court instant pour sélectionner DC, AC ou Frequency (Fréquence) (en Hz) Pour le modèle MA63 exclusivement : appuyez pour accéder au mode ZERO Pour le modèle MA61 exclusivement : appuyez pour accéder au mode Relative Appuyez un court instant sur ce bouton pour geler/rendre active la lecture affichée Appuyez sur le bouton et maintenez‐le enfoncé pour ÉTEINDRE ou ALLUMER le rétro‐éclairage MA61_MA63-fr-FR_V1.0 3/15 800.561.8187 information@itm.com www. .com... -
Page 5: Description Des Interrupteurs De Fonction
Description des interrupteurs de fonction MODÈLE MA61 NCV : Détecteur de tension à distance Mesures 60 A AC Mesures 600 mA AC Mesures 6 000mA AC Mesures de résistance, diodes, continuité et capacité Mesure de tension et de fréquence AC ou DC Sélection mise HORS tension Commutateur de sélection de fonctions MODÈLE MA63 NCV : Détecteur de tension à distance 10. 60 A AC avec mesures de fréquence ou de courant DC 11. 600 mA AC avec mesures de fréquence ou de courant DC 12. 6 000 mA AC avec mesures de fréquence ou de courant DC 13. Mesures de résistance, diodes, de continuité et de capacité 14. Mesure de tension AC ou DC et de fréquence 15. Sélection mise HORS tension 16. Commutateur de sélection de fonctions Fig‐2 Commutateur de fonctions Model MA61 Model MA63 MA61_MA63-fr-FR_V1.0 3/15 800.561.8187 information@itm.com www. .com... -
Page 6: Description Des Icônes D'affichage
Mesures de la valeur efficace vraie (True RMS) DC Courant continu CA Courant alternatif AUTO Gamme automatique ‐ Signe moins, lecture négative Mode de continuité audible ) Test de diodes H Display hold Icône de mise HORS tension automatique (APO) (se met hors tension lorsque la fonction APO est désactivée) ZERO/REL Fonctions Zero (modèle MA63) et Relative (modèle MA61) VFC Commande de fréquence variable (filtre passe‐bas) pour la tension/le courant AC EF NCV (détecteur de tension à distance) (EF : Force électromotrice) mA, A Ampère : Unité de mesure du courant mV, V Volt : Unité de mesure de la tension Ω, kΩ, MΩ Ohm : Unité de mesure de la résistance F, µF, nF Farad : Unité de mesure de la capacité O.L Mesures de dépassement de gramme Préfixes des unités de mesure ‐3 m ... -
Page 7: Fonctionnement
Fonctionnement Alimentation de l'appareil Attention : N’utilisez pas l'appareil lorsque le compartiment à piles est ouvert ou non fixé. L’appareil est alimenté par deux (2) piles « AAA ». Le compartiment à piles est situé au dos de l'appareil. Le compartiment à piles est fixé par une vis à tête Phillips. Pour plus d'informations à ce sujet, référez‐vous à la section « Remplacement des piles » du présent manuel. Mise HORS tension automatique (APO) L’appareil se met automatiquement hors tension au bout de 15 minutes d’inactivité. Avant sa mise hors tension automatique, l’appareil émet plusieurs signaux sonores pour avertir l’utilisateur. Pour désactiver la fonction APO, appuyez sur le bouton MODE et maintenez‐le enfoncé tout en mettant l’appareil sous tension. Relâchez le bouton lorsque l'appareil émet cinq (5) signaux sonores, ce qui ne s'affiche pas Remarque : l'icône de la fonction APO indique que la fonction APO est désactivée. sur l'écran lorsque l'APO est désactivée. La fonction APO peut être réactivée lors du prochain cycle d'alimentation de l'appareil. Mesures du courant ‐ Techniques d'utilisation de la pince Enserrez la pince autour d'un seul conducteur. Reportez‐vous à l'illustration Fig‐3 ci‐dessous. L'illustration à gauche est correcte et celle de droite est incorrecte. Fig‐3 Techniques correcte et incorrecte d'utilisation de la pince MA61_MA63-fr-FR_V1.0 3/15 800.561.8187 information@itm.com www. .com... -
Page 8: Mesures Du Courant Ac
Mesures du courant AC AVERTISSEMENT : Pour prévenir tout risque d’électrocution, débranchez les fils d’essai de l’appareil avant d’effectuer toute mesure de courant. ATTENTION : Respectez les 600 V de Catégorie II et 300 V de Catégorie III par rapport à la mise à la terre de la pince. 1. Réglez le commutateur de fonctions sur la gamme 600 mA, 6 000 mA ou 60 A. 2. Pour le modèle MA63, appuyez un court instant sur le bouton MODE pour sélectionner AC, Frequency ou DC. 3. Appuyez sur la gâchette pour ouvrir les mâchoires de la pince. 4. Enserrez entièrement la pince autour d'un seul conducteur. Ne laissez aucun intervalle entre les deux moitiés de la pince. Référez‐vous à l'illustration Fig‐3 dans la section « Fonctionnement ». 5. Lors de la mesure de la fréquence variable d'appareils, appuyez sur le bouton VFC et maintenez‐le enfoncé pour allumer/éteindre la mesure avec le filtre passe‐bas. 6. Lisez la valeur A AC sur l’écran LCD. Mesures du courant DC (modèle MA63 seulement) AVERTISSEMENT : Pour prévenir tout risque d’électrocution, débranchez les fils d’essai de l’appareil avant d’effectuer toute mesure du courant. ATTENTION : Respectez les 600 V de Catégorie II et 300 V de Catégorie III par rapport à la mise à la terre de la pince. 1. Réglez le commutateur de fonctions sur la gamme ZERO 600 mA, 6 000 mA ou 60 A. 2. Utilisez le bouton MODE pour sélectionner la tension DC. 3. Appuyez sur le bouton ZERO à plusieurs reprises pour annuler l'affichage de l'appareil sans conducteur entre les mâchoires de la pince. Remettez l'appareil à zéro avec la pince tenue dans la même orientation que la mesure en cours (voir Fig‐4). 4. Appuyez sur la gâchette pour ouvrir la pince de ... -
Page 9: Mesures De La Fréquence
Mesures de la fréquence AVERTISSEMENT : Pour prévenir tout risque d’électrocution, débranchez les fils d’essai de l’appareil avant d’effectuer toute mesure de courant. ATTENTION : Respectez les 600 V de Catégorie II et 300 V de Catégorie III par rapport à la mise à la terre de la pince. 1. Positionnez le commutateur de fonctions sur Hz. 2. Appuyez sur la gâchette pour ouvrir les mâchoires de la pince et insérez entièrement le conducteur à mesurer. Référez‐vous à l'illustration Fig‐3 dans la section « Fonctionnement ». 3. Lisez la mesure de la fréquence affichée sur l’écran LCD en Hz. Mesures de tension AVERTISSEMENT : N'appliquez pas un courant supérieur à 600 V AC/DC entre les bornes d e l'appareil et la mise à la terre. ATTENTION : Lorsque vous raccordez les fils d'essai au circuit ou à l'appareil testé, raccord ez le fil noir avant le rouge. Lorsque vous retirez les fils d'essai, retirez le rouge avant le fil noir. Mesures de tension AC Insérez la fiche banane du fil d'essai noir dans la prise négativ e (COM) et la fiche banane du fil d'essai rouge dans la prise p ositive (V/Ω). Positionnez le sélecteur de fonctions sur V. Appuyez sur le bouton MODE pour sélectionner CA si nécessa ire. Appuyez aussi sur le bouton MODE pour sélectionner la fr équence de la tension mesurée. Mettez en contact les embouts des sondes d’essai avec le circ uit testé. Lisez la valeur sur l’écran. L’écran indique le point décimal co rrect. FIG‐5 MESURE DE TENSION AC MA61_MA63-fr-FR_V1.0 3/15 800.561.8187 information@itm.com www. .com... -
Page 10: Mesures De Résistance
Mesures de tension DC Insérez la fiche banane du fil d'essai noir dans la prise négative (COM) et la fiche banane du fil d'essai rouge dans la prise positive (V/Ω). Positionnez le sélecteur de fonctions sur V. Appuyez sur le bouton MODE pour sélectionner DC si nécessaire . Mettez en contact les embouts des sondes d’essai avec le circuit testé. Assurez‐vous de respecter la polarité correcte (fil rouge à la borne positive et fil noir à la borne négative). Lisez la tension affichée sur l’écran. L’écran indique le point déci mal et la valeur corrects. En cas d’inversion de polarité, l’écran a ffiche la valeur précédée du signe moins (‐). L'appareil peut détecter des tensions inférieures ou égales à 600 V. Après mesure de la tension, le voyant LED de tension NCV s'allu me. FIG‐6 MESURES DE TENSION DC Mesures de résistance Mises en garde : Mettez l'appareil testé sous tension avant de commencer les mesures. Ne réalisez pas ces tests sur des circuits ou des appareils dotés de 60 V DC ou de 30 V AC. Insérez la fiche banane du fil d’essai noir dans la prise négative (COM). Insérez la fiche banane du fil d’essai rouge dans la prise positive (V/Ω). Positionnez le commutateur de fonctions sur Ω. Appuyez sur le bouton MODE pour sélectionner l'icône Ω sur l'écran qui n'affiche que la résistance (sans l'icône de continuité sonore). Mettez en contact les embouts des sondes d’essai avec tout ou partie du circuit testé. Il est préférable de débrancher un côté du circuit testé afin que le reste du circuit n’affecte pas la lecture de la résistance. Lisez la mesure de résistance affichée à l’écran. L’écran indique le point décimal et la valeur corrects. Fig‐7 MESURE DE RÉSISTANCE MA61_MA63-fr-FR_V1.0 3/15 800.561.8187 information@itm.com... -
Page 11: Mesures De Continuité
Insérez la fiche banane du fils d’essai noir dans la prise négative COM et la fiche banane du fils d‘essai rouge dans la prise sitive. Appuyez sur le bouton MODE pour sélectionner le symbole d' unité de mesure F. Mettez en contact les embouts des sondes d’essai avec la part ie testée. Utilisez le bouton REL (modèle MA61) ou le bouton ZERO (mo dèle MA63) en particulier pour les mesures de capacité faible i nférieures à 1 µF en mode Relative. Lisez la valeur de capacité affichée sur l’écran. L’écran indique le point décimal et la valeur corrects. Remarque : Dans le cas de valeurs de capacité élevées, plusieurs minutes peuvent s’écouler avant que la lecture finale ne se stabilise. FIG‐8 MESURE DE CAPACITÉ ... -
Page 12: Test De Diodes
Test de diodes Insérez la fiche banane du fils d’essai noir dans la prise négative COM et la fiche banane du fils d‘essai rouge dans la prise positive . Positionnez le commutateur de fonctions sur Utilisez le bouton MODE pour sélectionner la fonction de diode si nécessaire (en mode de test de diode, les symboles de diode et de tension s’affichent sur l’écran LCD). Mettez en contact les embouts des sondes d’essai avec la diode ou sur la jonction de semi‐conducteur testée. Notez la lecture de l’appareil Inversez la polarité des fils d’essai en inversant les fils rouges et noirs. Notez cette lecture La diode ou la jointure peuvent être évaluées comme suit : a diode est bonne si une lecture affiche une valeur (généralement entre 0,400 et 0,900 V) et l’autre affiche OL. Si les deux lectures affichent OL, cela signifie que le dispositif est ouvert. Si les deux lectures sont très faibles ou de « 0 », cela signifie que le dispositif est court‐circuité. FIG‐9 TEST DE DIODES ... -
Page 13: Détecteur De Tension Ac À Distance (Ncv)
Détecteur de tension AC à distance (NCV) ATTENTION : Débranchez les fils d'essai de l'appareil avant de commencer les tests NCV. Vérifiez toujours la fonction de tension à distance sur un circuit sous tension connu avant tout test. N'utilisez pas la fonction NCV si l'écran n'affiche pas EF lorsque le commutateur de fonctions est positionné sur NCV. Si l’appareil ne se met pas sous tension lorsque le mode NCV est activé, veuillez vérifier les piles. Lorsque l'appareil est sous tension et commuté sur le mode NCV, tenir le bout des mâchoires de la pince à proximité d'un champ électrique sous tension, électromagnétique ou électrostatique peut provoquer le signal sonore de l'appareil, l'affichage de tirets sur l'écran et le clignotement du voyant rouge LED. Le seuil est de 100 V. Plus la force du champ électrique est élevée, plus le nombre de tirets qui s'affichent est élevé, plus la cadence des signaux sonores est rapide et plus le voyant LED clignote. Si l'appareil n'émet aucun signal ou n'affiche pas de tirets en ce mode, il existe encore l'éventualité d'une présence de tension. Veuillez faire preuve de prudence. ... -
Page 14: Remplacement Des Piles
Mesures en mode Zero/Relative Appuyez sur ZERO (modèle MA63) ou sur REL (modèle MA61) pour accéder au mode. L'écran affiche l'icône ZERO. À partir de maintenant, chaque fois que vous appuyez sur le bouton ZERO/REL, la mesure en cours est réinitialisée et un signal sonore est émis. Ce mode est particulièrement utile pour la réinitialisation des mesures DC A. En ce mode, toutes les mesures ultérieures s’affichent selon la mesure de référence. Par exemple, si une lecture de 20 V est mise à zéro et une lecture de 30 V est par la suite mesurée, l’écran LCD affiche 10 V. Utilisez le bouton REL (modèle MA61) ou le bouton ZERO (modèle MA63) en particulier pou r les mesures de capacité faible inférieures à 1 µF en mode Relative et DCA. Pour retourner au mode de fonctionnement normal, appuyez sur le bouton ZERO ou REL et maintenez‐le enfoncé jusqu’à la disparition de l'icône ZERO. Remplacement des piles ATTENTION : Avant de remplacer les piles, veuillez débrancher les fils d’essai de l’appareil, éteindre l'appareil et le décrocher de tout conducteur. 1. Lorsque le symbole de piles faibles s’affiche sur l’écran LCD, les piles doivent être remplacées. 2. Mettez l’appareil hors tension, puis retirez la vis du compartiment à piles situé au dos de l’appareil. 3. Soulevez et retirez le couvercle du compartiment à piles, puis remplacez les deux piles « AAA » de 1,5 V en respectant la polarité. 4. Replacez le couvercle du compartiment et serrez la vis avant toute utilisation de l'appareil. En qualité d’utilisateur final, vous êtes légalement tenu (Ordonnance de l’UE relative à... -
Page 15: Spécifications Générales
Spécifications générales Écran Écran LCD 6 000 comptes avec indicateurs multifonctions Pleine échelle de 6 200 comptes pour la fonction Capacitance (Capacité) Pleine échelle de 9 999 comptes pour la fonction Frequency Voyant LED Pour le détecteur de tension à distance Fonctions Courant (AC A, DC A), tension (V AC, V DC), résistance, capacité, fréquence, détecteur de tension à distance, continuité et test de diodes Polarité Signe moins (‐) indique une polarité négative (polarité positive supposée) Capteur de courant Effet Hall Indication de surcharge O.L Ajustement zéro DCA modèle MA63 : Bouton ZERO à pression unique (aussi utilisé pour la fonction Relative) ; modèle MA61 : Bouton REL (Relative) Taux d’affichage 2 ~ 3 lectures/seconde Piles Deux piles « AAA » de 1,5 V Température de C à 40 C (de 32 F à 104 F) fonctionnement Humidité de < 75% d'humidité relative ; de 0 à 30°C (32 F à 86 F) fonctionnement < 50% d'humidité relative ; de 30 à 40°C (86 F à 104 F) ... -
Page 16: Spécifications Des Gammes
Spécifications des gammes La précision est déterminée pour des conditions ambiantes de 23 C ± 5 C (73.4 F ± 9 F) Courant DC Résolution Précision (% de la lecture + Surcharge (modèle MA63) chiffres) 6 000 mA 1 mA ± (2,0 % + 5 c) 100 A DC 60 A 0,01 A ± (2,0 % + 3 c) 100 A DC Courant AC Résolution 50/60 Hz ≥ 100 à ≤ 400 Hz Surcharge 600,0 mA 0,1 mA ± (1,5 % + 10 ± (2,0 % + 10 c) 100/600 V AC c) 6 000 mA 1 mA ± (2,5 % + 5 c) ± (3,0 % + 5 c) 100 A/600 V AC 60 A 0,01 A ± (2,0 % + 5 c) ... - Page 17 10 k Ω ± (1,5 % + 5 c) 600 V Capacité Résolution Précision Surcharge En mode REL/ZERO : ± (4,0 600 V 6,200 nF 1 pF % + 10 c) 62,00 nF à 620,0 µF 10 pF à 0,1 µF ± (4,0 % + 5 c) 600 V 6,200 à 62,00 mF 1 à 10 µF 10 % 600 V Remarque : Pour une meilleure précision, utilisez la fonction REL (modèle MA61) ou ZERO (MA63) lors de mesures ≤ 1 µF Continuité Résolution Remarques Surcharge ) 0,1 Ω Signaux sonores ≤ 10 Ω 600 V Diode Résolution Remarques Surcharge 1 mV Tension de circuit ouvert est 600 V de 3,2 V env. ...
