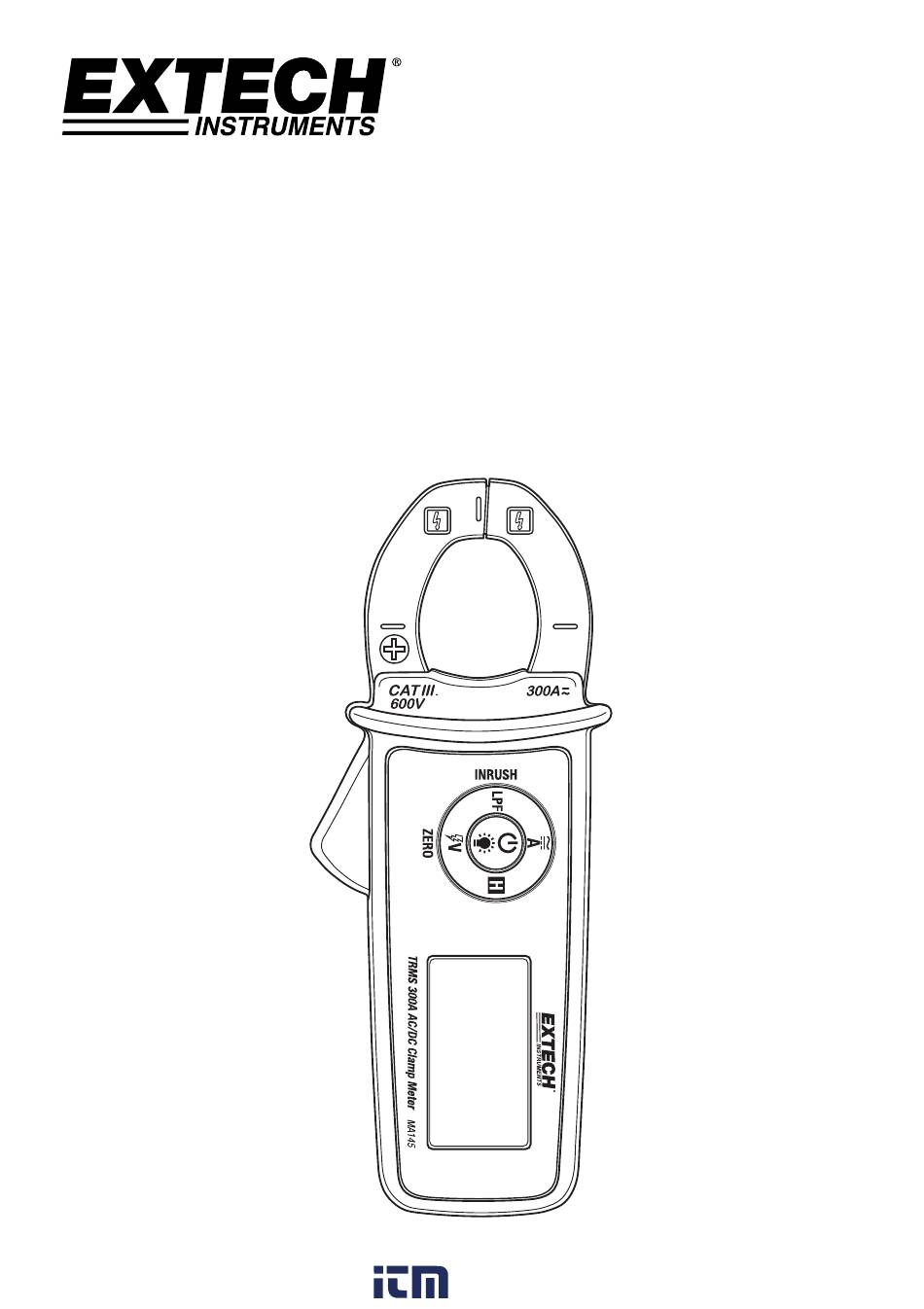

- Page 1 MANUEL D’UTILISATION Mini pince ampèremétrique 300 A AC/DC à valeur efficace vraie équipée d'un détecteur de tension sans contact Modèle MA145 800.561.8187 information@itm.com www. .com...
-
Page 2: Veuillez Lire En Premier Lieu Les Informations Relatives À La Sécurité
Introduction Nous vous remercions d'avoir porté votre choix sur la Mini pince ampèremétrique 300 A AC/DC à valeur efficace vraie équipée d'un détecteur de tension sans contact, modèle MA145 d'Extech. Conçu dans un format plus petit, le MA145 est d'une robustesse à toute épreuve et offre des performances élevées. Le MA145 permet de mesurer du courant AC/DC pouvant atteindre 300 A et comporte une fonction intelligente de maintien des données (Smart Data Hold), le rétro‐éclairage de l'écran, le mode Appels de courants, le filtrage passe‐bas (Low Pass Filtering, LPF) ainsi qu'une fonction Volt‐ Détection sans contact qui permet de détecter toutes sources électriques en toute sécurité. Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous pourrez l’utiliser pendant de nombreuses années en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d’utilisation, aux mises à jour sur les produits, à l'enregistrement du produit et au service d’assistance à la clientèle, veuillez visiter notre site Web (www.extech.com). Veuillez lire en premier lieu les informations relatives à la sécurité Afin de garantir une utilisation et tous services de réparation ou d'entretien de l'appareil en toute sécurité, veuillez respecter scrupuleusement les consignes ci‐après. Le non‐respect des avertissements risque d'entraîner des blessures graves. AVERTISSEMENTS Les AVERTISSEMENTS identifient les conditions ou actions susceptibles d’entraîner des BLESSURES CORPORELLES, voire la MORT. Il convient d'utiliser un équipement de protection personnelle si des pièces SOUS TENSION DANGEREUSES pourraient être accessibles dans l'installation où des mesures doivent être effectuées. Si l’appareil fait l’objet d’une utilisation non spécifiée par le fabricant, la protection qu'il offre peut être compromise. N’exposez pas ce produit à la pluie ou à l’humidité afin de réduire les risques d’incendie ou d’électrocution. Vérifiez le fonctionnement de l'appareil en mesurant une tension connue. En cas de doute, confiez l'appareil aux services de réparation ou d'entretien. N’appliquez pas une tension supérieure à la tension nominale indiquée sur l'appareil. ... -
Page 3: Précautions
Risque d’électrocution N'appliquez pas la pince à des conducteurs SOUS TENSION DANGEREUX ou ne la retirez pas de ceux‐ci Appareil protégé par une isolation double ou renforcée Symbole de pile Conforme aux directives de l'UE Ne mettez pas ce produit au rebut avec les ordures ménagères. Mesure AC Mesure DC Mise à la terre CATÉGORIE D’INSTALLATION DE SURTENSION CONFORME À LA NORME IEC1010 CATÉGORIE DE SURTENSION I Les appareils appartenant à la CATÉGORIE DE SURTENSION I sont des appareils destinés à être branchés à des circuits sur lesquels les mesures sont effectuées afin de limiter à un niveau faible approprié les surtensions transitoires. Remarque : Les exemples incluent les circuits électroniques protégés. CATÉGORIE DE SURTENSION II Les appareils appartenant à la CATÉGORIE DE SURTENSION II sont des appareils très consommateurs d’énergie, laquelle doit être fournie par une installation fixe. Remarque : les exemples incluent les appareils domestiques, de bureau et de laboratoire. CATÉGORIE DE SURTENSION III Les appareils appartenant à la CATÉGORIE DE SURTENSION III sont des appareils appartenant à des installations fixes. Remarque : les exemples incluent les commutateurs sur des installations fixes ainsi que certains équipements à usage industriel qui sont reliés en permanence à une installation fixe. CATÉGORIE DE SURTENSION IV Les appareils appartenant à la CATÉGORIE DE SURTENSION IV sont utilisés au point d’origine de l’installation. Remarque : les exemples incluent les compteurs d’électricité ainsi que les dispositifs de protection contre les surintensités. MA145‐fr‐FR_V1.1 5/15 800.561.8187 information@itm.com www. .com... -
Page 4: Description De L'appareil
Pince ampèremétrique du transformateur Protège‐doigts/mains Gâchette d’ouverture des mâchoires Écran LCD multifonction Commandes à bouton‐poussoir Remarque : le compartiment à piles est situé au dos de l’appareil. Description de l’écran Détection automatique des mesures AC A/DC A Zéro Icône Mode Appels de courant Filtre passe‐bas Touche Maintien des données Mesure AC Mesure DC Ampères (Courant) Zone d’affichage principal Icône d’état de charge des piles Signe Moins (négatif) Icônes de détection de tension sans contact Description des touches de commande Appuyez sur cette touche pendant env. 2 secondes pour accéder au mode Appels de courant Appuyez sur cette touche pour accéder au mode Filtre passe‐bas. Appuyez sur cette touche pour accéder au mode Mesure de courant. Appuyez à nouveau sur la touche pour basculer en mesures AC et DC Appuyez sur cette touche pour accéder au mode Détection de tension Appuyez sur cette touche pendant environ 2 secondes pour mettre à zéro l’affichage de DC A Appuyez sur cette touche pour activer ou désactiver la fonction Maintien des données Appuyez sur cette touche pour mettre l'appareil SOUS tension. Appuyez sur cette touche et maintenez‐la enfoncée pendant env. 2 secondes pour mettre l’appareil HORS tension Appuyez sur cette touche pour activer ou désactiver le rétro‐éclairage de l'écran MA145‐fr‐FR_V1.1 5/15 800.561.8187 information@itm.com www. .com... -
Page 5: Fonctionnement
Fonctionnement MISES EN GARDE Avant toute utilisation de l'appareil, veuillez lire et assimiler l'intégralité des consignes de sécurité mentionnées dans la section consacrée à la sécurité dans le présent manuel d’utilisation. Mise sous tension de l’appareil Appuyez sur la touche Power‐Backlight pour mettre l'appareil sous tension. Vérifiez l’état de c harge des piles si l’appareil ne se met pas SOUS tension. Appuyez sur la touche d’alimentation et maintenez‐la enfoncée pendant plus de 2 secondes p our mettre l’appareil HORS tension. L'appareil comporte la fonction de mise hors tension automatique (Auto Power OFF, APO) qui met l’appareil hors tension au bout de 20 minutes d’inactivité. Pour désactiver la fonction AP O, veuillez consulter la section suivante. Remarque : L'appareil affiche la capacité des piles lors de la mise sous tension. Désactiver la mise hors tension automatique L'appareil se met hors tension automatiquement au bout de 20 minutes d'inactivité. Pour désactive r cette fonction, exécutez les étapes ci‐après. Lorsque l’appareil est HORS tension, appuyez sur la touche « V » et maintenez‐la enfoncée, et tout en maintenant la touche « V » enfoncée, appuyez sur la touche d'alimentation. L'écran affiche AOFF. Relâchez toutes les touches. La fonction Mise HORS tension automatique reste à présent désactivée jusqu'à une nouvelle mise sous tension. Rétro‐éclairage Lorsque l'appareil est mis SOUS tension, appuyez sur le bouton Rétro‐éclairage pour ACTIVER ou D ÉSACTIVER le rétro‐éclairage. Remarque : une utilisation excessive de la fonction Rétro‐éclairage ré duit l'autonomie des piles. MA145‐fr‐FR_V1.1 5/15 800.561.8187 information@itm.com www. .com... -
Page 6: Mesures De Courant Ac/Dc
Mesures de Courant AC/DC AVERTISSEMENT: Ne manipulez pas l'appareil au‐dessus de la barrière du protège‐ doigts/mains. ATTENTION : Respectez les 600 V de CAT III par rapport à la mise à la terre de la pince. Appuyez sur la touche « A » pour accéder au mode Mesures de courant. Le symbole A s'affich e dans la zone inférieure droite de l'écran pour indiquer les Ampères (Amp). L’appareil peut être utilisé en mode AUTO (par défaut), ce qui permet à celui‐ci de détecter a utomatiquement du courant AC ou DC. L’appareil peut également être utilisé manuellement ( utilisez la touche « A » pour basculer entre les mesures DC et AC). En mode AUTO, l’indicateur AUTO s’affiche dans le coin supérieur gauche de l'écran. L’appareil affiche AC ou DC à droite de l’écran. En mode Courant DC, appuyez sur la touche ZERO et maintenez‐la enfoncée pendant environ 2 secondes pour mettre à zéro l’affichage avant d’effectuer une mesure DC A. Appuyez sur la gâchette de la pince pour ouvrir les mâchoires de la pince. Enserrez la pince autour d'un seul conducteur. Veuillez vous référer aux schémas explicatifs p our déterminer toute utilisation correcte ou incorrecte. Lisez la valeur de courant qui s’affiche sur l'écran. L’écran indique le point décimal et la valeur corrects. En mode DC, en cas d’inversion de polarité, l’écran affiche la valeur précédée du sign e moins (‐). MA145‐fr‐FR_V1.1 5/15 800.561.8187 information@itm.com www. .com... -
Page 7: Filtre Passe-Bas
3. Lorsque vous êtes prêt, prenez une mesure de courant. L'appareil saisit la lecture maximale détectée pendant l'ouverture d'une fenêtre à 100 ms. Remarque : la fenêtre à 100 ms ne s'ouvre pas jusqu'à la détection d'au moins 5 A. 4. Pour quitter le mode Appels de courant, appuyez à nouveau un court instant sur la touche INRUSH. L'indicateur INRUSH s'ÉTEINT. Courant d'appel mesurée (50Hz) Seuil de détection de courant Temps Fenêtre sample (100ms) Début Stop Filtre passe‐bas Le mode Filtre passe‐bas offre la réjection des hautes fréquences lors de mesures des variateurs de vitesse. Le mode Filtre passe‐bas offre une fréquence de coupure de 160 Hz (env.) avec une caractéristique d'atténuation de ‐24 db par octave (env.). 1. Appuyez un court instant sur la touche LPF pour accéder au mode LPF. 2. L'indicateur d'affichage LPF s'affiche sur l'écran en mode LPF 3. Appuyez à nouveau sur la touche LPF pour quitter le mode LPF, l'indicateur LPF s'éteint MA145‐fr‐FR_V1.1 5/15 800.561.8187 information@itm.com www. .com... -
Page 8: Fonction Volt-Détection
Remarquez les icônes d'affichage de la détection de tension tel qu'illustré dans la section Description du présent manuel. Placez l'appareil à proximité d'une source d'énergie électrique. La pointe de la pince présente une sensibilité optimale. Remarquez les signaux sonores ainsi que les affichages de tirets. Fonction intelligente de maintien des données Pour figer la lecture affichée sur l’écran LCD de l'appareil, appuyez sur la touche HOLD. Lorsque la fonction Maintien des données est activée, l'indicateur HOLD s'affiche sur l'écran LCD. Appuyez sur la touche « HOLD » pour revenir au mode de fonctionnement normal. L'indicateur HOLD S'ÉTEINT. L'indicateur de signal sonore retentit et l'écran LCD clignote si le signal détecté est de 50 points supérieure à la lecture. MA145‐fr‐FR_V1.1 5/15 800.561.8187 information@itm.com www. .com... -
Page 9: Entretien
Entretien AVERTISSEMENT : Afin d’éviter tout risque d'électrocution, débranchez l'appareil de tout circuit, puis mettez l'appareil HORS tension avant d’ouvrir le boîtier. N'utilisez pas l'appareil lorsque le boîtier est ouvert. Nettoyage et rangement Essuyez de temps à autre le boîtier à l’aide d’un chiffon humide et d’un détergent doux ; n’utilisez ni abrasifs ni solvants. Si vous ne comptez pas utiliser l’appareil pendant une période de 60 jours ou plus, retirez‐en les piles et rangez‐les à part. Remplacement des piles Retirez la vis à tête cruciforme située dans la partie inférieure au dos de l'appareil. Ouvrez le compartiment à piles. Remplacez les deux piles LR44 en respectant la polarité correcte. Remontez l'appareil avant toute utilisation Sécurité : Veuillez mettre les piles au rebut de manière responsable ; n'incinérez jamais des piles, celles‐ci peuvent exploser ou fuir ; ne mélangez jamais les types de piles, installez des piles neuves de type identique. Ne jetez jamais les piles usagées ou rechargeables dans les déchets ménagers. En tant que consommateurs, les utilisateurs sont légalement tenus d'apporter les piles utilisées dans des déchèteries adaptées, le point de vente' des piles ou à tout endroit vendant des piles. Mise au rebut : Ne jetez pas cet appareil avec vos déchets ménagers. L'utilisateur est tenu de rapporter les appareils en fin de vie à un point de collecte agréé pour la mise au rebut des équipements électriques et électroniques. MA145‐fr‐FR_V1.1 5/15 800.561.8187 information@itm.com www. .com... -
Page 10: Données Techniques
Fréquence de coupure (‐ 3 dB) : 160 Hz (environ) Caractéristique d'atténuation : ‐ 24 db par octave (environ) Fonction Gamme Résolution Précision (de la lecture) Appels de ± (3,5 % + 5 chiffres) 300,0 A 0,1 courant Temps d'intégration : 100 ms Courant de déclenchement (seuil) : 5 A Fonction Volt‐ n/d 80 à 600 V AC n/d Détection La pointe de la pince présente une sensibilité optimale. Remarques : Erreur de positionnement de la pince : ±1,5 % de la lecture La précision est donnée en ± (% de la lecture + les comptes les moins importants) à 23 C ± 5 C avec une humidité relative inférieure à 80 %. La précision est spécifiée pour une période d’un an après calibrage. Les spécifications relatives à AC A correspondent à CA couplé, à valeur efficace vraie. Pour l'exactitude de l'onde carrée pour >100Hz est indéterminé. En ce qui concerne des ondes non sinusoïdales, il existe des considérations supplémentaires relatives au facteur de crête (C.F.) de la précision tel que présenté en détail ci‐après : Ajoutez 3,0 % pour le C.F. 1,0 à 2,0 Ajoutez 5,0 % pour le C.F. 2,0 à 2,5 Ajoutez 7,0 % pour le C.F. 2,5 à 3,0 MA145‐fr‐FR_V1.1 5/15 800.561.8187 information@itm.com www. .com... -
Page 11: Spécifications Générales
(2) piles LR‐44 de 1,5 V (durée de vie des piles : 20 heures en moyenne) Poids 140 g (4,9 on) Dimensions 60 x 147 x 31,5 mm (2,4 x 5,8 x 1,2”) Normes de sécurité Pour utilisation à l'intérieur et conformément aux exigences de double isolation des normes EN61010‐1, EN61010‐2‐030, EN61010‐2‐ 032, EN61326‐1; EN61010‐1 Surtension catégorie III 600 V, degré de pollution 2. Chocs et vibration Vibrations sinusoïdales MIL‐PRF‐28800F pour un appareil de classe II Protection contre les chutes Chutes de 1,2 m (4 po) sur du bois dur ou des planchers en béton Copyright © 2015 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com MA145‐fr‐FR_V1.1 5/15 800.561.8187 information@itm.com www. .com...
