Mesures de tension DC
1. Insérez la fiche banane du fil d'essai noir dans la prise négative (COM) et la fiche banane
du fil d'essai rouge dans la prise positive (V/Ω).
2. Positionnez le sélecteur de fonctions sur V.
3. Appuyez sur le bouton MODE pour sélectionner DC si nécessaire
.
4. Mettez en contact les embouts des sondes d'essai avec le circuit
testé. Assurez‐vous de respecter la polarité correcte (fil rouge à
la borne positive et fil noir à la borne négative).
5. Lisez la tension affichée sur l'écran. L'écran indique le point déci
mal et la valeur corrects. En cas d'inversion de polarité, l'écran a
ffiche la valeur précédée du signe moins (‐).
6. L'appareil peut détecter des tensions inférieures ou égales à 600
V.
7. Après mesure de la tension, le voyant LED de tension NCV s'allu
me.
Mesures de résistance
Mises en garde : Mettez l'appareil testé sous tension avant de commencer les mesures. Ne
réalisez pas ces tests sur des circuits ou des appareils dotés de 60 V DC ou de 30 V AC.
1. Insérez la fiche banane du fil d'essai noir dans la prise
négative (COM). Insérez la fiche banane du fil d'essai rouge
dans la prise positive (V/Ω).
2. Positionnez le commutateur de fonctions sur Ω.
3. Appuyez sur le bouton MODE pour sélectionner l'icône Ω
sur l'écran qui n'affiche que la résistance (sans l'icône de
continuité sonore).
4. Mettez en contact les embouts des sondes d'essai avec
tout ou partie du circuit testé. Il est préférable de
débrancher un côté du circuit testé afin que le reste du
circuit n'affecte pas la lecture de la résistance.
5. Lisez la mesure de résistance affichée à l'écran. L'écran
indique le point décimal et la valeur corrects.
800.561.8187

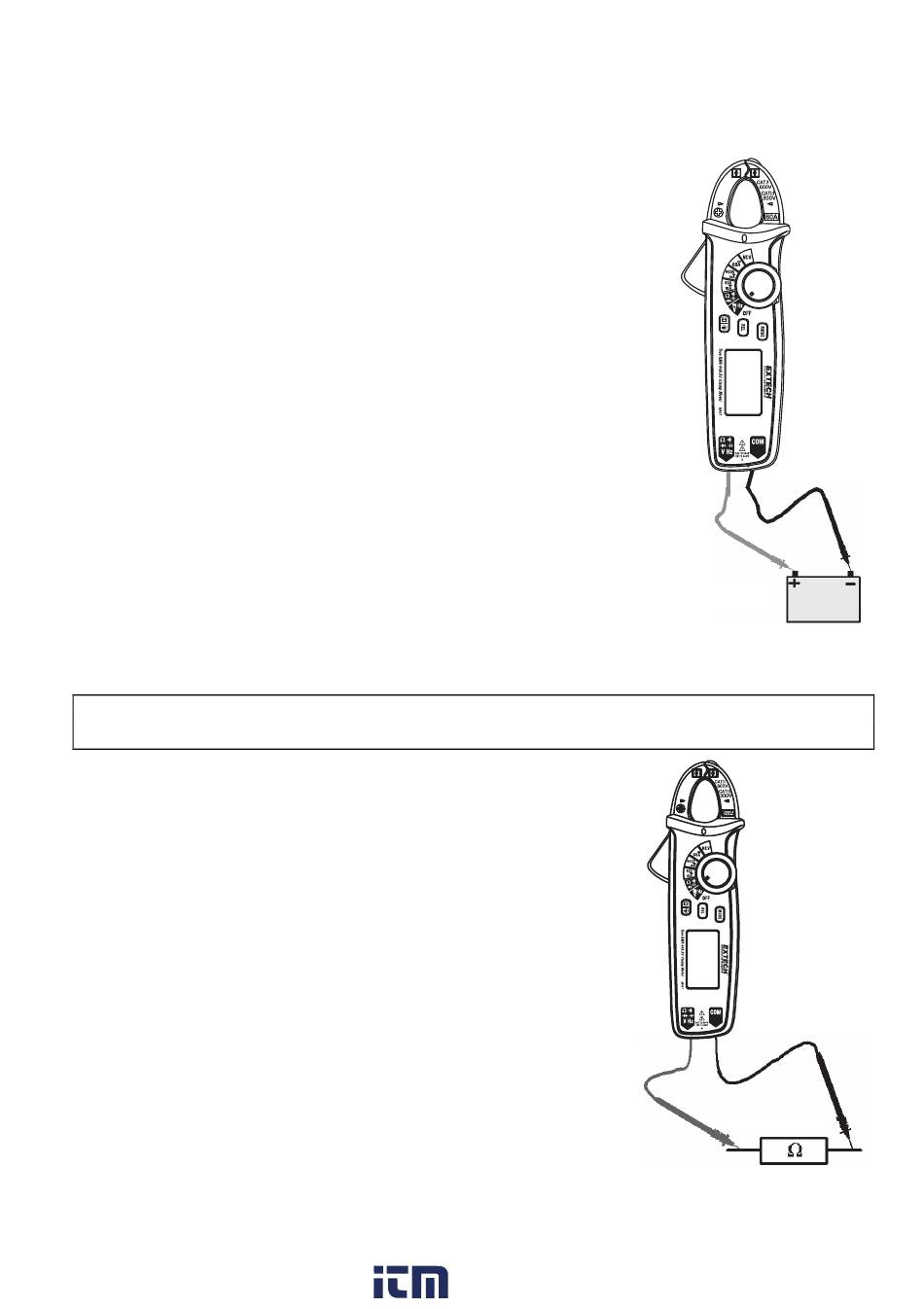

FIG‐6 MESURES DE TENSION DC
Fig‐7 MESURE DE RÉSISTANCE
