Mesures de la résistance
ATTENTION : Éteignez l'appareil à tester avant d'effectuer une mesure. Ne réalisez pas ces
tests sur des circuits ou des appareils dotés de 60 V C.C. ou de 30 V C.A.
1.
Insérez la fiche banane du fil d'essai noir dans la prise négative (COM). Insérez la fiche
banane du fil d'essai rouge dans la prise positive (V/Ω).
2.
Positionnez le sélecteur de fonctions sur la position Ω.
3.
Utilisez le bouton M pour sélectionner l'icône Ω sur l'écran, celle‐ci indique une mesure
de la résistance (sans afficher les icônes de continuité/diode/capacité).
4.
Mettez les embouts de la sonde d'essai en contact avec le circuit ou sur la partie testée. Il
est préférable de débrancher un côté du circuit testé afin que le reste du circuit n'affecte
pas la lecture de la résistance.
5.
Lisez la valeur de résistance affichée sur l'écran. L'écran indique le point décimal et la
valeur appropriés. Lorsque la mesure est hors plage, l'icône OL s'affiche.
Remarques liées aux mesures de résistance :
L'écran affiche « OL » lorsqu'un circuit ouvert est détecté ou lorsque la résistance est
supérieure à la plage maximale.
Les fils de test causent une erreur d'environ 0,1 Ω à 0,2 Ω lors de mesures de faibles
résistance. Utilisez le mode Relatif pour obtenir des mesures précises. Court‐circuitez les fils
de test ; appuyez sur le bouton Relatif, mesurez ensuite une faible résistance. Le mètre
soustrait automatiquement la valeur de court‐circuit affichée de la mesure.
Si la résistance des fils de test de la sonde est supérieure à 0,5 Ω lorsque court‐circuitée,
inspectez les fils de test et la connexion.
Lors de la mesure d'une résistance supérieure à 1 MΩ, la stabilisation de la mesure peut
nécessiter plusieurs secondes. Il s'agit d'un phénomène normal.
Pour des raisons de sécurité, ne mesurez pas des circuits contenant des tensions
supérieures à 30 V C.A. ou C.C.
800.561.8187

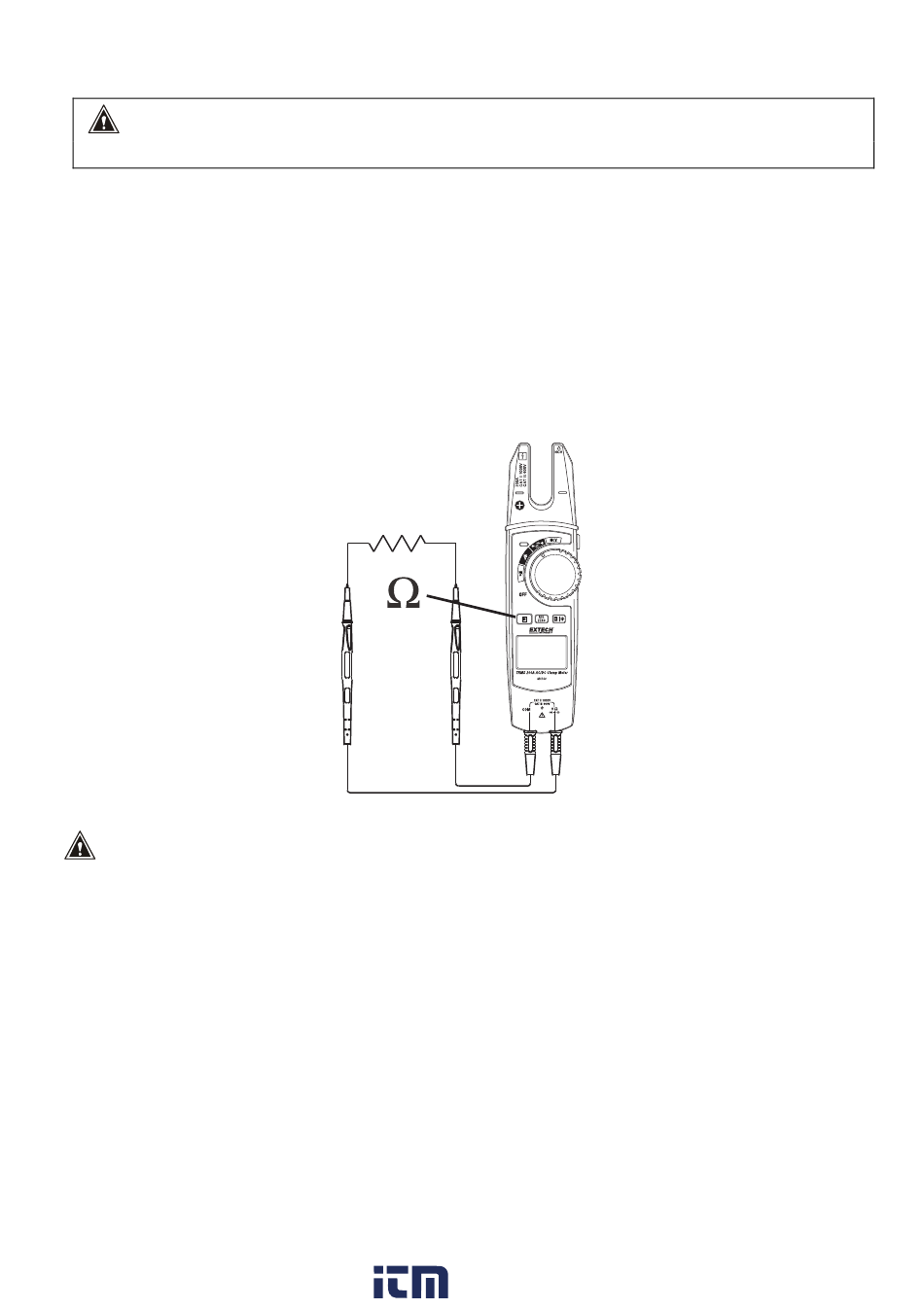

Fig. 4‐5 MESURES DE RÉSISTANCE
