Mesures de la résistance d'isolation (Tests du mégohmmètre)
Avertissement : N'effectuez aucune mesure de la résistance d'isolation si l'appareil testé présente
une tension AC.
1. Branchez le fil d'essai rouge à la borne d'entrée HI et le fil d'essai noir à la borne LO.
2. Placez le commutateur HOLD en position de repos gauche et le commutateur MANU/LOCK en
position MANUAL.
3. Réglez le commutateur rotatif sur la tension de test désirée (250 V,
500 V ou 1 000 V AC).

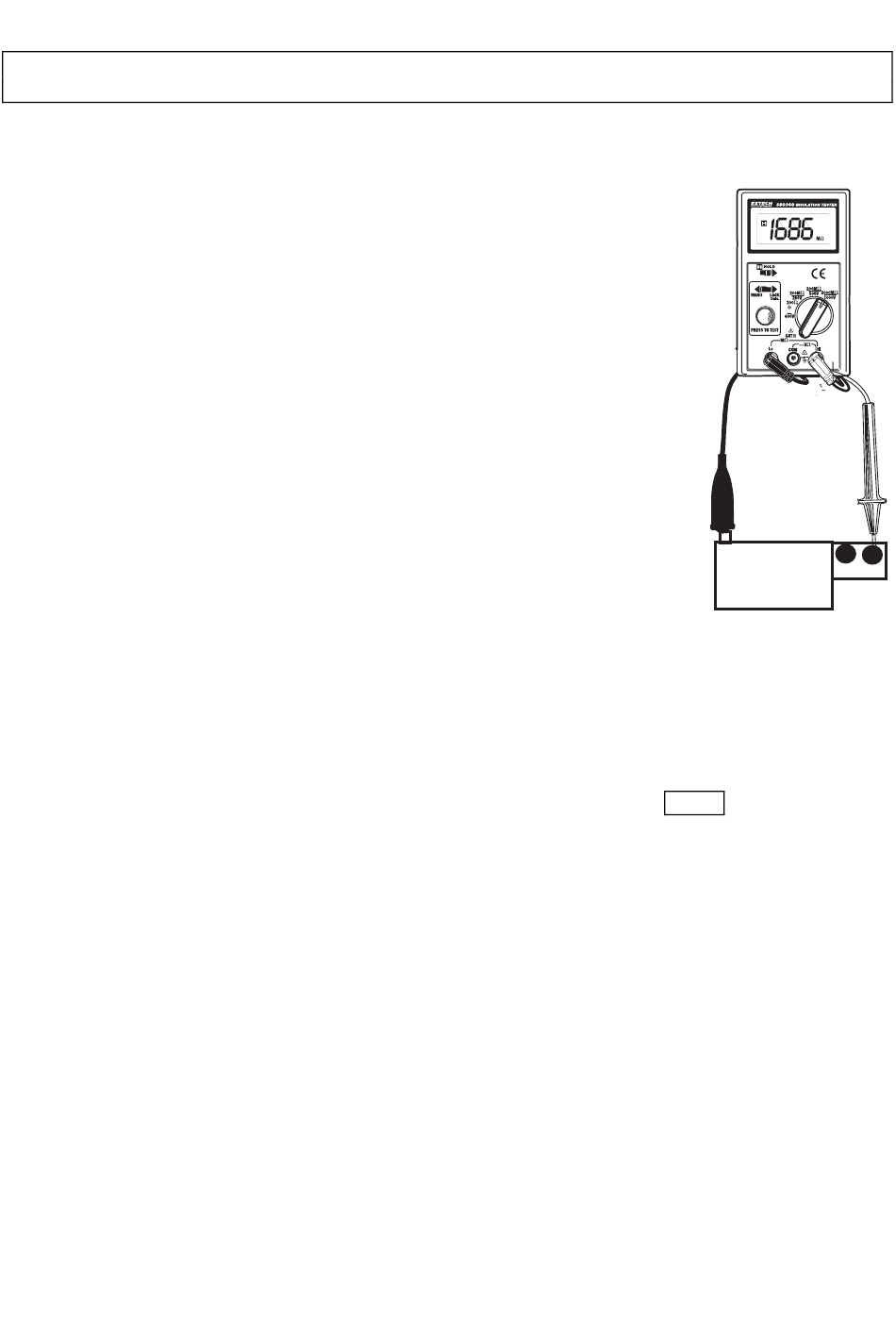

4. Branchez les autres extrémités des fils d'essai à l'équipement testé.
5. Appuyez et maintenez enfoncé le bouton TEST. Relâchez le bouton de
test pour arrêter le test.
6. Relevez les valeurs de mesure sur l'écran.

Verrouillage de test de 3 minutes

Utilisez la fonction TEST LOCK pour une utilisation mains libres.
1. Branchez le fil d'essai rouge à la borne d'entrée HI et le fil d'essai noir
à la borne LO.
2. Réglez le commutateur rotatif sur la position correspondant à la tension
de test désirée (250 V, 500 V ou 1 000 V).
3. Branchez les autres extrémités des fils d'essai à l'équipement testé.
4. Positionnez le commutateur MANU/LOCK sur la position LOCK.
5. Appuyez et relâchez le bouton rouge TEST. Un test continu d'une durée de 3 minutes va
débuter. Le bouton rouge TEST peut être enfoncé à tout moment pour mettre fin au test. Si le
bouton TEST n'est pas enfoncé, l'appareil arrête automatiquement le test après 3 minutes.
Remarques sur les tests IR (Mégohmmètre) :
1.
La gamme de mesure maximale du 380360 est de 2 000 MΩ (2 GΩ). La résistance d'isolation
dépassera souvent cette valeur. Dans ce cas, l'affichage indiquera 1
que la résistance est très élevée et que l'isolation testée est de bonne qualité.
2.
Si l'appareil testé est hautement capacitif, l'affichage indiquera une valeur de résistance
croissante dans le temps. Patientez toujours jusqu'à ce que la lecture se stabilise avant
d'enregistrer la valeur.
5
, ce qui signifie
MΩ
Model 380360-EU-FR-V.1.8-1/12
