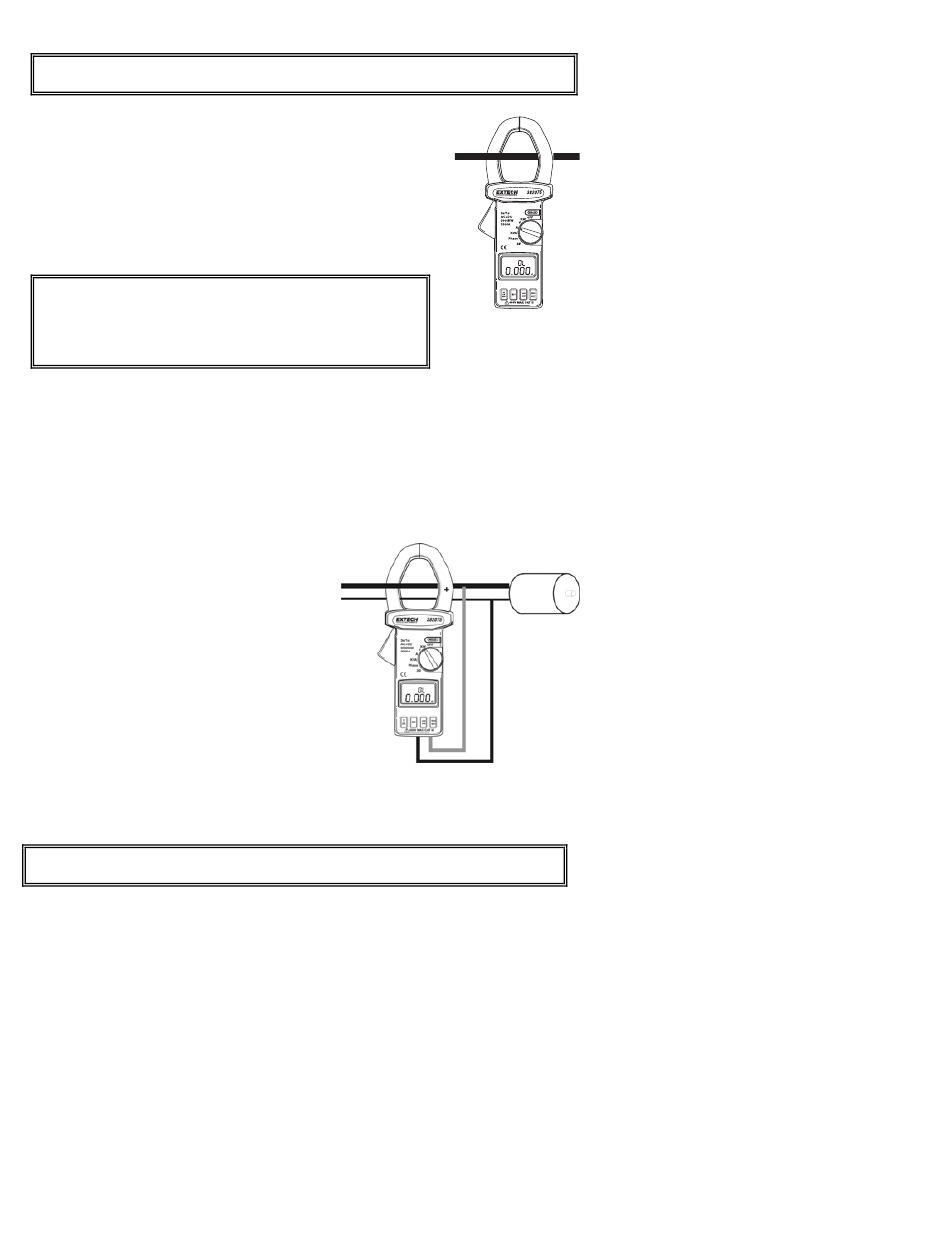

Mesures du courant AC/DC
Double affichage de courant (A) + fréquence (Hz)
AVERTISSEMENT : Assurez-vous que les fils d'essai sont débranchés de l'appareil
pendant les mesures de courant.
1.
Positionnez le commutateur rotatif sur la position de
courant (A).
2.
Appuyez sur le bouton DCA/DCW ZERO et maintenez-le
enfoncé pour mettre à zéro la lecture.
3.
Appuyez sur le déclencheur pour ouvrir la pince et insérez
entièrement le conducteur à mesurer. Pour prendre une
mesure, les pinces doivent être entièrement fermées.
4.
Lisez les valeurs de courant/fréquence affichées sur l'écran
LCD.
REMARQUE : La sensibilité pour la mesure de
courant/fréquence est de 5 A, et la gamme de fréquences
se situe entre 10 et 400 Hz. Si la fréquence est < 10 Hz,
l'écran LCD affichera 0 Hz. Si la fréquence est > 400 Hz,
l'écran LCD affichera « OL ».
Double affichage de tension (V) et de courant (A)
Suivez les instructions de la section intitulée « Mesures de la puissance équilibrée 3φ
» pour surveiller simultanément la tension et le courant.
Mesures de la puissance (W) et du facteur de puissance (PF) 1φ2W
AC/DC
1.
Mettez l'appareil sous tension avec les
pinces exemptes de tout conducteur.
2.
Réglez le commutateur rotatif sur la
fonction de puissance (KW).
3.
Si la lecture de puissance n'est pas égale
à zéro, appuyez une fois sur le bouton
DCA/DCW ZERO pour la mettre à zéro.
4.
Insérez les fils d'essai dans les bornes
d'entrée.
5.
Branchez la borne COM (noire) à la ligne
neutre.
6.
Branchez la borne V (rouge) à la ligne
électrique.
7.
Serrez la pince autour de ligne reliée à la borne V (rouge). L'appareil sélectionnera
automatiquement la gamme de mesures appropriée. Lisez les valeurs de
puissance et de PF (facteur de puissance) affichées sur l'écran LCD.
REMARQUE : Le signe « + » sur la pince doit faire face à la source
d'alimentation pour assurer la précision des mesures.
7
382075 V2.2V 8/10
