Indication de la séquence de phase (pour un facteur de puissance >
0,1)
En mode de puissance équilibrée 3φ, l'appareil détectera automatiquement la relation de
phase entre trois phases distinctes.
1.
Réglez le commutateur rotatif sur
la position 3φ

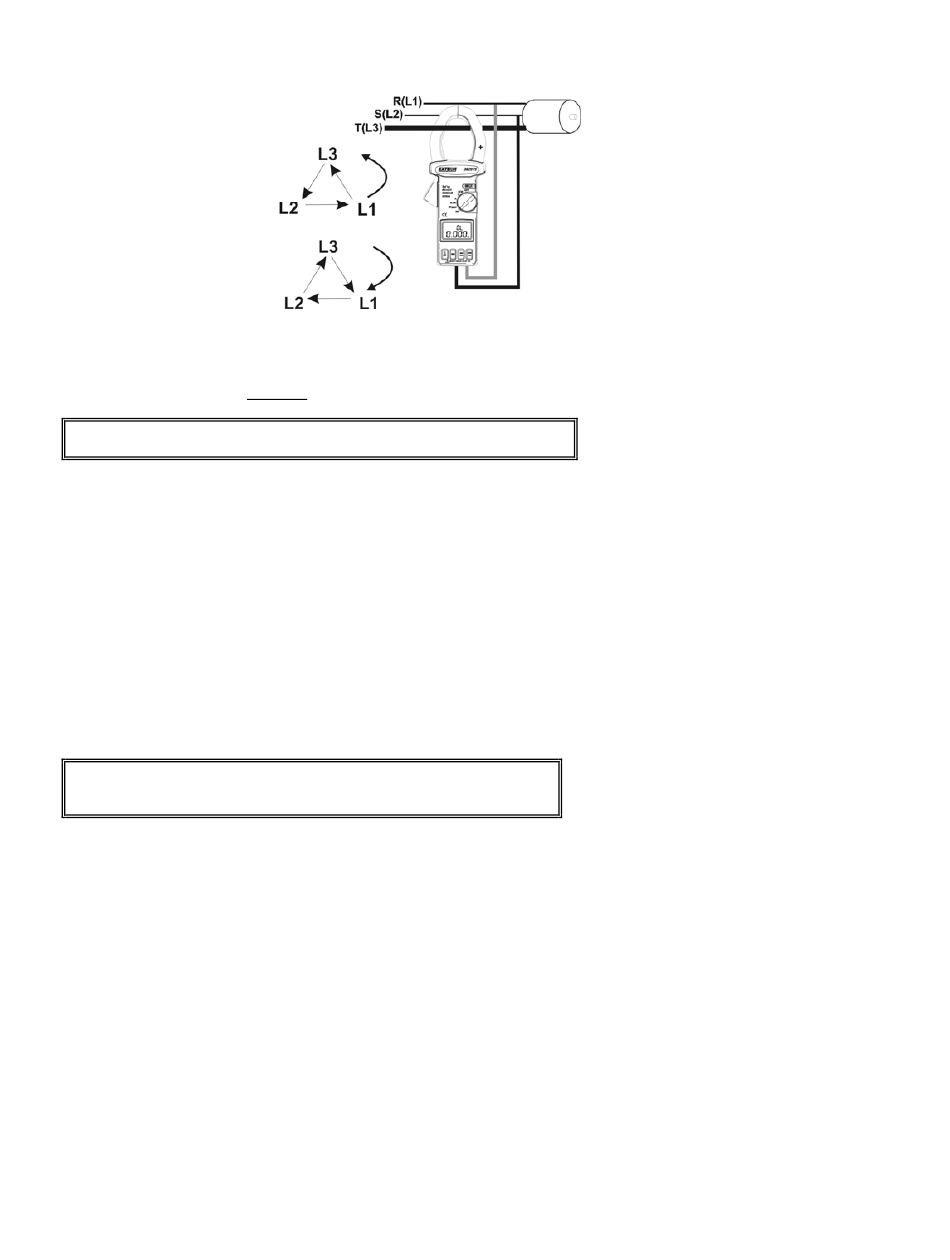

2.
Connectez l'entrée de tension
(borne rouge) à la phase « R »
(L1) ; connectez l'entrée COM
(borne noire) à la phase « S » (L2)
et serrez la pince autour de la
phase « T » (L3). Lorsque vous
serrez la pince autour de la phase
« T » (L3), l'appareil doit faire
face à la source d'alimentation.
3.
Si la séquence de phase est dans
le sens des aiguilles d'une montre,
la séquence R, S, T clignotera sur l'écran.
4.
Si la séquence de phase est dans le sens inverse des aiguilles d'une montre, la
séquence T, S, R clignotera.
5.
Si le courant n'est pas détecté, une seule des phases R, S ou T s'affichera sur l'écran
LCD.
REMARQUE : Le signe « + » sur la pince doit faire face à la source
d'alimentation pour garantir l'exactitude des mesures.
Enregistrement de données
L'appareil peut enregistrer 4 points de données dans la mémoire. Pour enregistrer les
données affichées sur l'écran LCD, appuyez sur le bouton REC. Si l'appareil a déjà 4
points de données en mémoire, l'écran LCD affichera FULL (PLEIN). Le symbole REC
s'affichera sur l'écran LCD si des données sont en cours d'enregistrement dans la
mémoire. Pour effacer le contenu de la mémoire de l'appareil, mettez-le hors tension.
Rappel de données de la mémoire
Pour récupérer des données dans la mémoire, appuyez sur le bouton READ.
REMARQUE : Le commutateur rotatif ne doit pas être réglé sur la fonction 3φ pendant
la lecture des données de la mémoire. Une fois le bouton READ appuyé, le numéro
de référence des données s'affichera d'abord, puis les données de mesure
enregistrées s'afficheront. En mode READ, les symboles REC et No. s'afficheront sur
l'écran LCD. Pour quitter la fonction READ, sélectionnez une autre fonction à l'aide du
commutateur rotatif.
REMARQUE : Si les deux symboles REC et No. s'affichent sur l'écran LCD,
la lecture affichée sur l'écran LCD représente les données enregistrées dans
la mémoire, et non les données de mesure réelles.
15
382075 V2.2V 8/10
