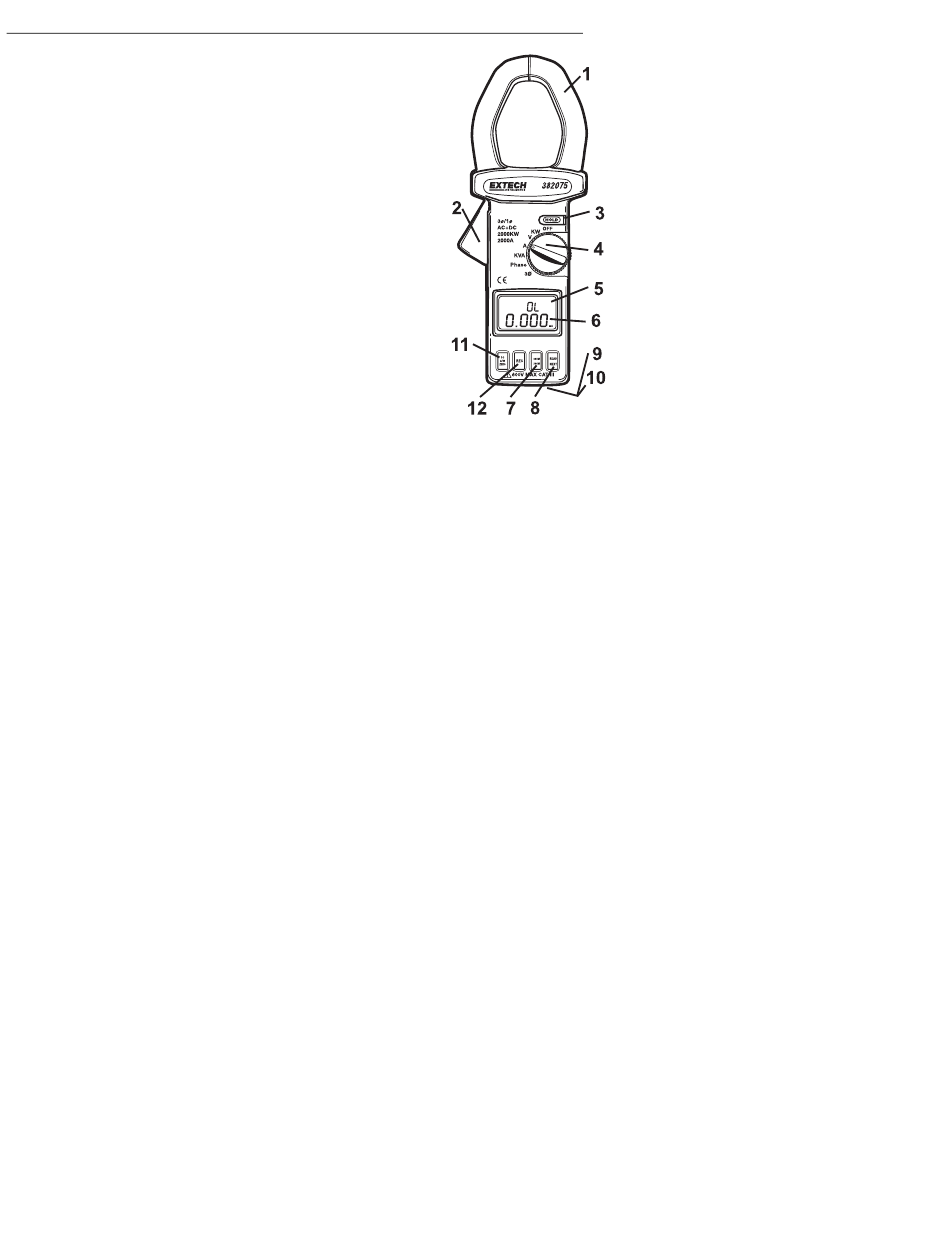

Description du fonctionnement de l'appareil
1. Pince du transformateur
Utilisée pour détecter le signal de courant. Pour mesurer le
courant ou la puissance, le conducteur testé doit être entièrement
entouré par la pince.
2. Déclencheur du transformateur
Appuyez pour ouvrir la pince
3. Bouton Data Hold (Maintien des données)
Appuyez pour figer la lecture la plus récente sur l'écran LCD.
Appuyez à nouveau pour la libérer.
4. Sélection de la fonction et commutateur On/Off
Sélectionnez la fonction de votre choix, telle que KW, V, A, KVA
ou 3φ.
5. Ecran LCD
Ecran à 4 chiffres (9 999 comptes) avec symboles de fonctions,
unités, point décimal, une icône de pile faible et indication de zéro.
6. Symboles des unités
Une fois une fonction sélectionnée, l'unité correspondante (KW, V,
A, Phase, KVA ou 3φ) s'affiche.
7. Bouton de sélection 3φ3W et 3φ4W
Si le système 3φ n'est pas un système équilibré, les utilisateurs
peuvent appuyer sur ce bouton pour sélectionner 3φ3W, 3φ4W ou
un système équilibré. Une fois le bouton appuyé, l'écran LCD
affiche 3φ3W ou 3φ4W selon la fonction sélectionnée.
8. Bouton Read/Next (Lire/Suivant)
• Lorsque le commutateur rotatif est réglé sur la fonction 3φ, le bouton READ/NEXT est
utilisé comme bouton NEXT (SUIVANT). En appuyant sur le bouton NEXT en mode
équilibré 3φ, les données W+PF, KVA+KVAR ou V+A s'afficheront.
• En appuyant sur le bouton NEXT en mode 3φ3W, les valeurs mesurées W
W
seront enregistrées. Suite à la mesure et à l'enregistrement de deux valeurs,
TS(L3L2)
l'appareil ajoute les deux valeurs, affiche le résultat avec le symbole W
représenter W
. Pour commencer une autre mesure W
3φ3W
sur le bouton NEXT.
• En mode de système 3φ4W, appuyez sur le bouton NEXT pour enregistrer les valeurs
mesurées W
, W
R(L1)
S(L2)
valeurs, l'appareil ajoute les trois valeurs, affiche le résultat avec le symbole W
pour représenter W
3φ4W
nouveau sur le bouton NEXT.
• Si le commutateur rotatif est réglé sur la fonction 3φ, le bouton READ/NEXT est utilisé
comme bouton NEXT. Les données enregistrées dans la mémoire (enregistrées en
appuyant sur le bouton REC) peuvent être lues en appuyant sur READ.
9. & 10. Bornes d'entrée V et COM
Utilisées comme entrées positive et négative (commun) pour les mesures de tension.
11. Bouton DC A/W ZERO
Appuyez une fois sur ce bouton pour mettre à zéro l'affichage de courant ou de
puissance. Pendant la réinitialisation de l'appareil, le mot ZERO s'affiche sur l'écran LCD.
12. Bouton REC
Appuyez sur le bouton REC pour enregistrer jusqu'à 4 points de données dans la
mémoire de l'appareil.
et W
. Après la mesure et l'enregistrement de trois
T(L3)
. Pour commencer une autre mesure W
5
et
RS(L1L2)
pour
RST
appuyez à nouveau
3φ3W,
RST
appuyez à
3φ4W,
382075 V2.2V 8/10
