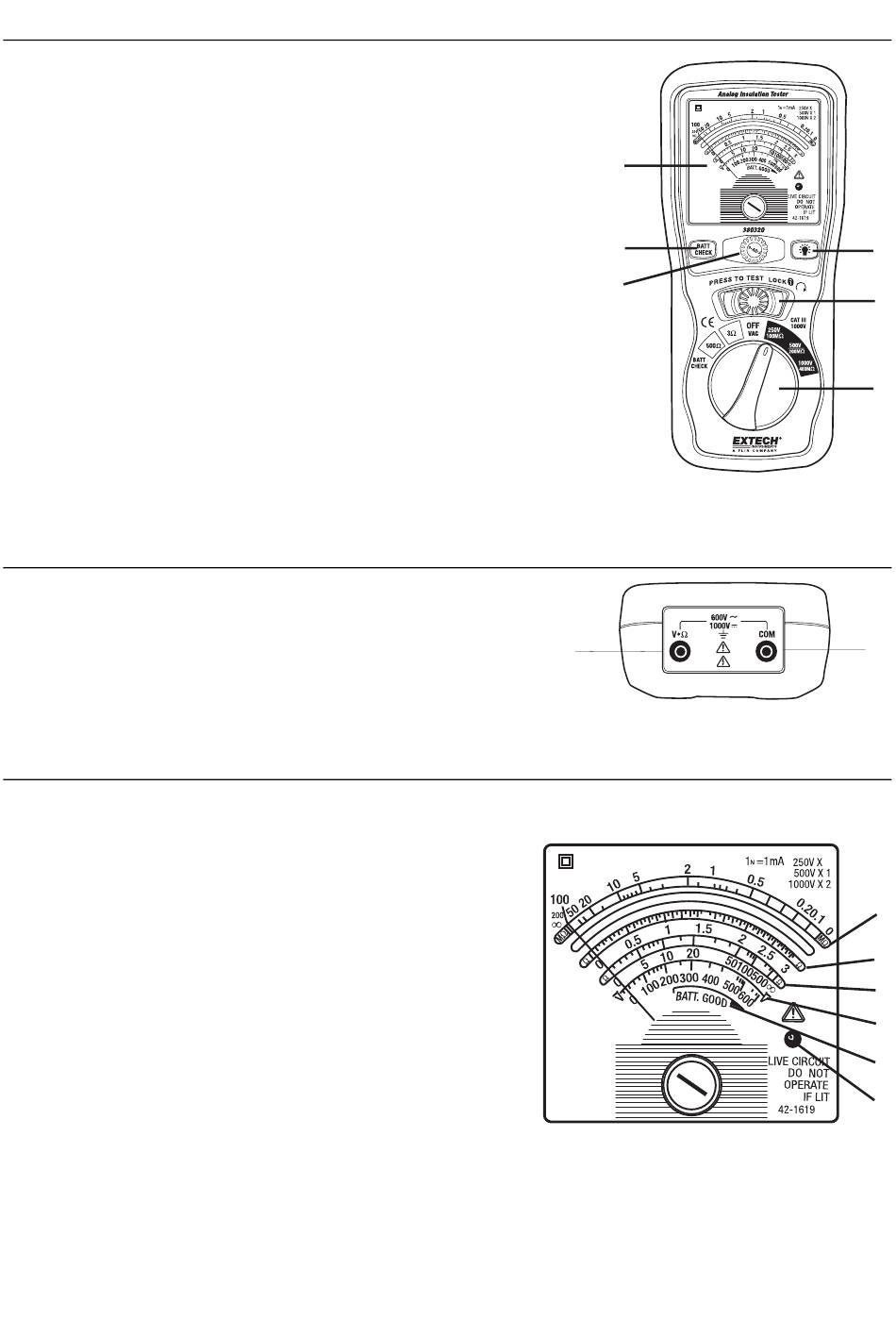

Description de l'appareil
1.
Ecran analogique – Voir la description de l'écran ci-
dessous
2.
Touche de vérification des piles – Permet de vérifier le
niveau de charge des piles (à l'aide de la touche TEST)
3.
Touche 0 ADJ – Permet d'ajuster le point zéro de l'écran
analogique
4.
Touche de rétro-éclairage – Permet d'allumer le rétro-
éclairage
5.
Touche TEST/LOCK – Permet la vérification des piles,
de la résistance, et des commandes du mégohmmètre
(peut être verrouillée en la tournant dans le sens des
aiguilles d'une montre)
6.
Bouton de sélection des fonctions – Permet de
sélectionner la gamme ou la fonction souhaitée
Panneau supérieur
Fil d'essai d'entrée V Ω
1.
2.
Fil d'essai d'entrée COM
Description de l'écran
1.
Rouge : Echelle du mégohmmètre : Multipliez la lecture par 0,5 (pour une gamme de 250 V),
1 (500 V), 2 (1000 V)
Vert : Echelle de faible résistance (0 à 3 Ω)
2.
Vert : Echelle de résistance (0 à 500 Ω
3.
4.
Bleu : Echelle de mesure des tensions AC (0 à
600 V)
5.
Témoin BATT GOOD (Bon niveau de charge des
piles)
6.
Témoin LED de circuit sous tension
1
2
3
1
3
2
3
4
5
6
380320-EU-FR-V1.4-3/12
4
5
6
