Mesures de puissance non équilibrée 3φ3W
W
3φW

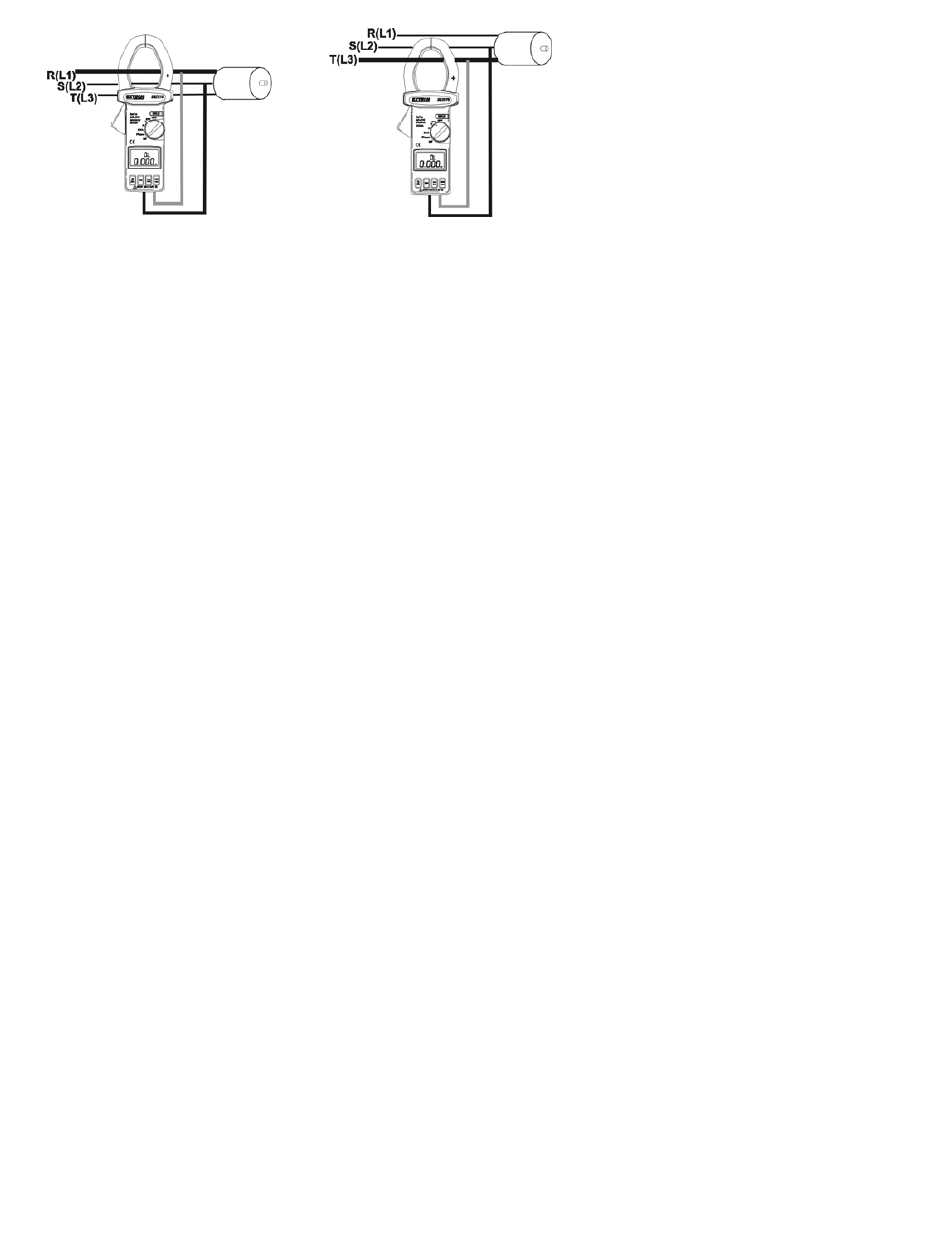

Deux mesures WRS (ou WL
1L2
1. Mesure WRS (ou WL
1L2
a.
Mettez l'appareil sous tension avec la pince exempte de tout conducteur.
b.
Réglez le commutateur rotatif sur la position 3φ.
c.
Appuyez une fois sur le bouton 3φ, le symbole 3φ3W s'affichera sur l'écran LCD.
Le symbole W RS clignote à présent, invitant l'utilisateur à commencer la mesure
de WRS
d.
Si la lecture de puissance n'est pas égale à zéro, appuyez une fois sur le bouton
DCA/DCW ZERO pour la mettre à zéro.
e.
Insérez les fils d'essai dans les bornes d'entrée.
f.
Sélectionnez une phase (S ou L2, par exemple) comme COM et connectez la
borne COM (noire) à cette phase (S ou L2).
g.
Connectez la borne V (rouge) à la deuxième phase (R ou L1).
h.
Serrez la pince autour de la même phase que celle de l'étape g. (R ou L1).
L'appareil sélectionnera automatiquement la gamme appropriée.
i.
Patientez jusqu'à ce que la lecture se stabilise, puis appuyez sur le bouton NEXT.
Le symbole W
RS (WL1L2)
mémoire et le symbole W T (W
prendre la mesure W
2. Mesure W
(ou W
).
TS
L3L2
a.
Débranchez les fils d'essai et les pinces des lignes de la prise de mesure
précédente.
b.
Branchez les fils d'essai à la troisième phase (T ou L3).
c.
Ouvrez et fermez les pinces ; assurez-vous qu'aucun conducteur ne se trouve
dans les pinces.
d.
Si la lecture de puissance n'est pas égale à zéro, appuyez une fois sur le bouton
DCA/DCW ZERO pour la mettre à zéro.
e.
Serrez la pince autour de la troisième phase, à laquelle le fil d'essai est relié (T ou
L3)
f.
L'appareil sélectionnera automatiquement la gamme appropriée.
g.
Patientez jusqu'à ce que la lecture se stabilise, puis appuyez sur le bouton NEXT.
Le symbole W
(or W
T
présent enregistrées dans la mémoire,
= W
= W
+ W
RST
RS(L1L2)
) et WTS (ou WL3L2) sont requises.
)
disparaîtra. W RS est à présent enregistré dans la
) s'affiche et clignote pour inviter l'utilisateur à
L3L2
(W
).
TS
L3L2
) disparaîtra. Les données W
L3L2
10
TS(L3L2)
(ou W
) sont à
TS
L3L2
382075 V2.2V 8/10
