Mesures de la puissance équilibrée 3φ
Double affichage de puissance (W) et de facteur de puissance (PF)
1.
Mettez l'appareil sous tension avec
la pince exempte de tout
conducteur.
2.
Réglez le commutateur rotatif sur la
position 3φ
3.
L'écran LCD affichera les symboles
3φ3W, 3φ4W et BAL pour indiquer
le mode équilibré.
4.
Si la lecture de puissance n'est pas
égale à zéro, appuyez une fois sur
le bouton DCA/DCW ZERO pour la
mettre à zéro.
5.
Insérez les fils d'essai dans les
bornes d'entrée.
6.

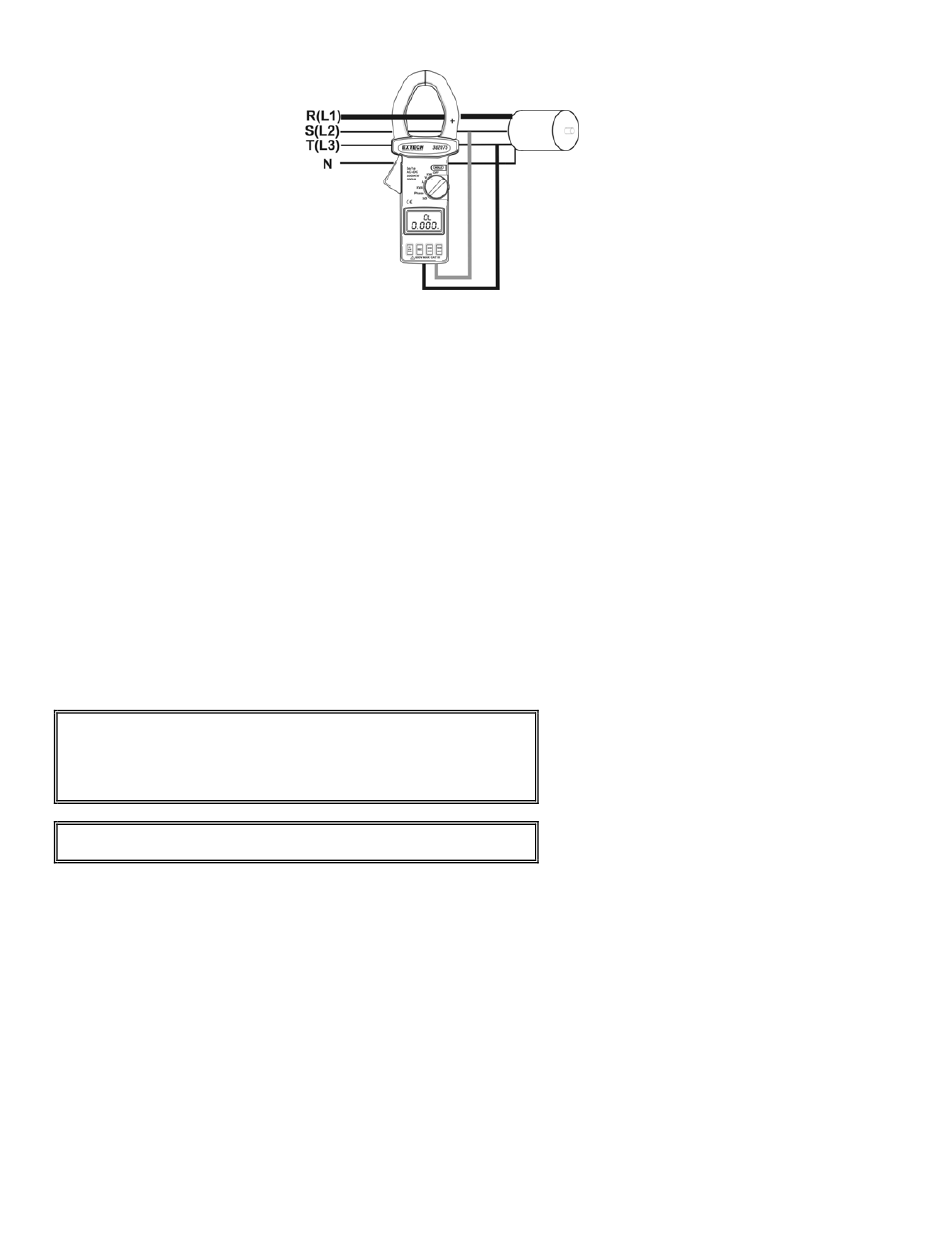

Sélectionnez une phase (R ou L1) comme COM et connectez la borne (noire)
COM à la phase (R ou L1) que vous venez de sélectionner.
7.
Branchez un autre fil d'essai à la deuxième phase (S ou L2).
8.
Serrez la pince autour de la troisième phase (T ou L3).
9.
L'appareil sélectionnera automatiquement la gamme appropriée.
10. Lisez les valeurs de puissance et de facteur de puissance sur l'écran LCD.
11. Pour afficher les données KVA et KVAR, appuyez sur le bouton NEXT.
12. Pour afficher la tension et le courant, appuyez à nouveau sur le bouton NEXT.
13. Pour retourner à l'écran de puissance et de facteur de puissance, appuyez à
nouveau sur le bouton NEXT.
Double affichage KVA/KVAR
Suivez les étapes 1 à 10 de la section ci-dessus et appuyez sur le bouton NEXT.
Patientez pendant environ 2 secondes jusqu'à ce que l'écran LCD affiche les données
KVA et KVAR
Double affichage de tension (V) et de courant (A)
Suivez les étapes 1 à 10 de la section ci-dessus et appuyez deux fois sur le bouton
NEXT. Patientez pendant environ 2 secondes jusqu'à que l'écran LCD affiche la
tension (V) et le courant (A).
REMARQUE : La sélection spécifique de chaque phase n'est pas requise
en mode de mesure de la puissance équilibrée 3φ. Tant que chaque fil
d'essai et les pinces sont connectés à des phases différentes, la lecture est
toujours correcte. Le signe « + » sur la pince doit faire face à la source
d'alimentation pour garantir l'exactitude des mesures.
REMARQUE : Pour savoir si une charge est capacitive ou inductive,
référez-vous à la section intitulée « Mesures de l'angle de phase ».
