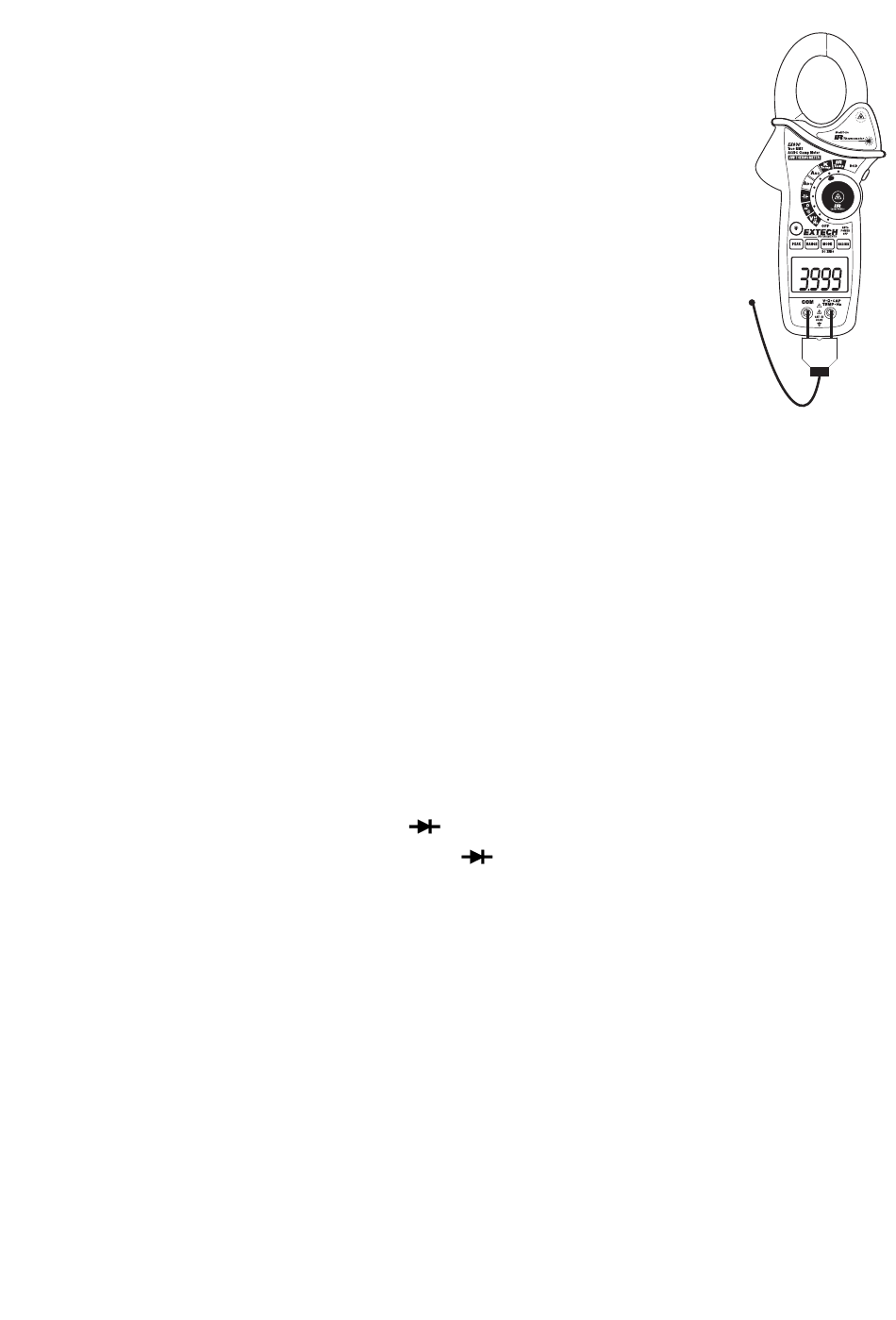

Mesures de la température de type K
1.
Positionnez le commutateur de fonctions sur K Temp.
2.
Insérez la sonde de température dans la prise négative COM et positive
TEMP, en respectant la polarité.
3.
Placez la pointe de la sonde de température sur l'appareil en cours de test.
Continuez à toucher la pièce en cours de test avec la sonde jusqu'à ce que
la lecture se stabilise.
4.
Lisez la température sur l'écran. La lecture numérique indique le point
décimal et la valeur appropriés.
AVERTISSEMENT : Pour éviter des chocs électriques, assurez-vous que la
sonde thermocouple a été retirée avant passer à une autre fonction de mesure.
Remarque : En cas d'une entrée ouverte ou d'un dépassement de température,
l'appareil affiche « OL » et émettra un signal sonore.
Remarque : Consultez le paragraphe « Unités de température » pour des
instructions sur la sélection des degrés °F ou °C
Remarque : La gamme de température de la sonde thermocouple fournie s'étend
de -20 à
250 °C (-4 à 482 °F)
Mesures de continuité
1.
Insérez le fil d'essai noir dans la borne négative COM et le fil d'essai rouge dans la borne
positive Ω.
2.
Positionnez le commutateur de fonctions sur
3.
Appuyez sur la touche MODE pour sélectionner continuité
lorsque la touche MODE est enfoncée.
4.
Placez les pointes de la sonde d'essai sur le circuit ou sur le composant en cours de test.
5.
Un signal sonore retentit si la résistance est < 40.

Test de diode

1.
Insérez la fiche banane du fils d'essai noir dans la prise négative COM et la fiche banane du
fils d'essai rouge dans la prise positive
2.
Positionnez le commutateur de fonctions sur
fonction de diode si nécessaire (en mode de test de diode, le symbole de diode s'affiche sur
l'écran LCD).
3.
Placez les pointes de la sonde d'essai sur la diode ou sur la jonction de semi-conducteur en
cours de test. Notez la lecture de l'appareil
4.
Inversez la polarité des fils d'essai en inversant les fils rouges et noirs. Notez cette lecture
5.
La diode ou jonction peut être évaluée comme suit :
 La diode est bonne si une lecture affiche une valeur (généralement entre 0,400 et 0,900
V) et l'autre affiche OL.
 Si les deux lectures affichent OL, cela signifie que le dispositif est ouvert.
 Si les deux lectures sont très faibles ou de « 0 », cela signifie que le dispositif est court-
circuité.
.
)
)
)
. Les icônes d'affichage changent
)
)
)
Utilisez la touche MODE pour sélectionner la
7
EX845-EU-FR v2.6 11/13
