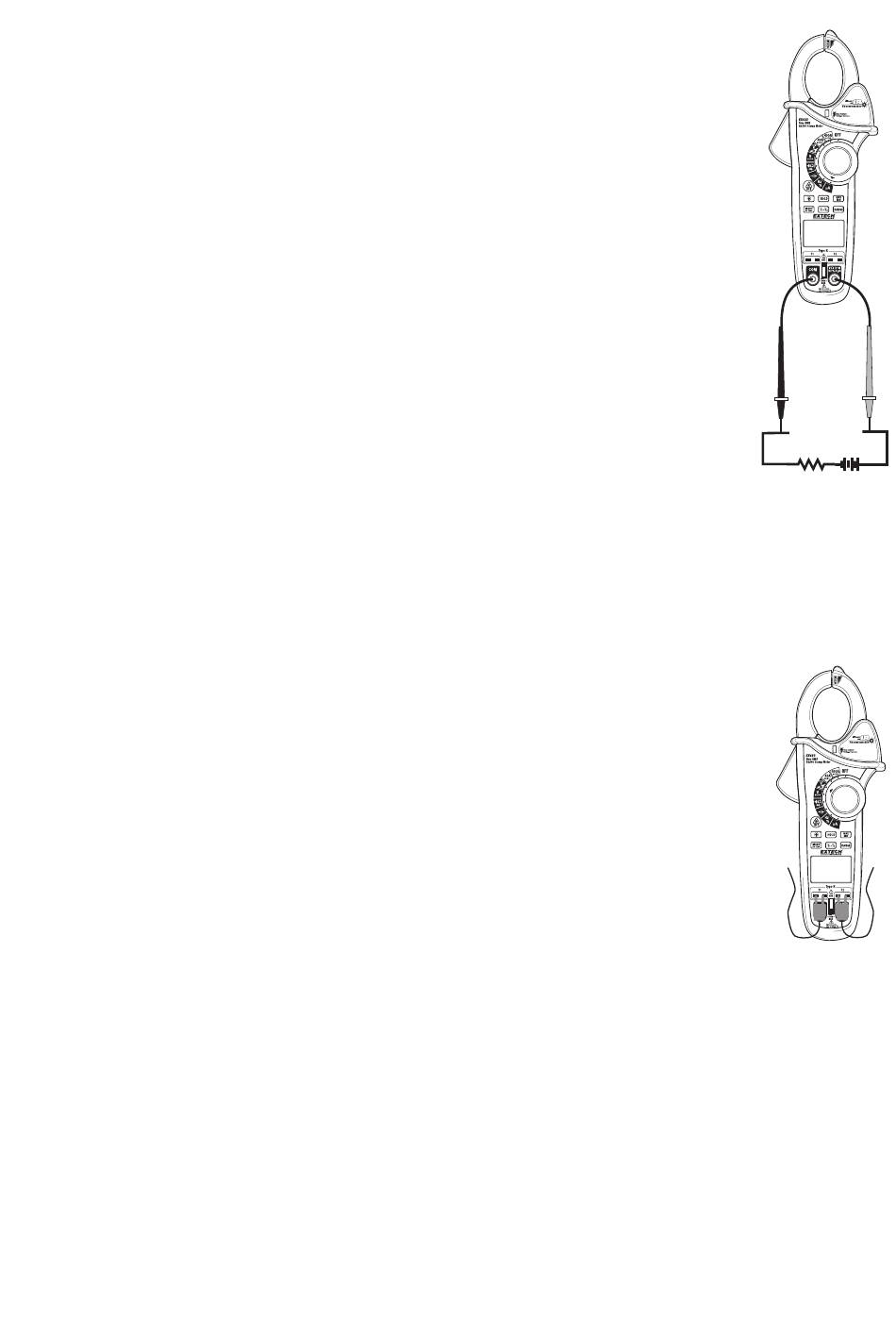

Mesures de Courant A DC/AC
1.
Faites glisser l'obturateur d'entrée vers le haut.
Faites pivoter le sélecteur de fonctions sur la position A.
2.
3.
Appuyez sur le bouton MODE pour sélectionner AC ou DC.
4.
Insérez la prise de tête de test 4mm noire sur le jack négatif COM. Insérez la
prise de tête de test 4mm rouge sur le jack positif A.
5.
Mettez hors tension le circuit à tester et faites une coupure sur le circuit.
6.
Insérez le compteur en série avec le circuit ; Mettez en contact l'extrémité de la
sonde de test noire sur le côté négatif du de la coupure. Mettez en contact
l'extrémité de la sonde de test rouge sur le côté positif de la coupure.
7.
Mettez sous tension le circuit.
8.
Lisez la valeur de courant sur l'écran.
Mesures de Température Type K
1.
Faites glisser l'obturateur d'entrée vers le bas.
2.
Faites glisser le sélecteur de fonctions sur la position température TYPE K.
3.
Appuyez sur le bouton MODE pour sélectionner °F ou °C.
4.
Insérez la ou les Sonde(s) de Température sur le(s) plot(s) type k T1 et/ou T2.
5.
Mettez l(es) extrémité(s) des sondes de température à l'endroit voulu.
6.
Lisez la température sur l'écran.
7.
Appuyez sur le bouton T1-T2 pour passer entre les combinaisons d'affichage :
Ecran du haut
a.
T1
b.
T2
c.
T1-T2
d.
T1- T2
Note : En cas d'entrée ouverte ou de dépassement de seuil de température, le compteur
affichera "- - - -" .
Ecran du bas
T2
T1
T1
T2
9
EX613-fr-FR_v2.9 4/15
