Extech Instruments EX613 Guide De L'utilisateur
Table des Matières
Table des Matières
Manuels Connexes pour Extech Instruments EX613
Sommaire des Matières pour Extech Instruments EX613

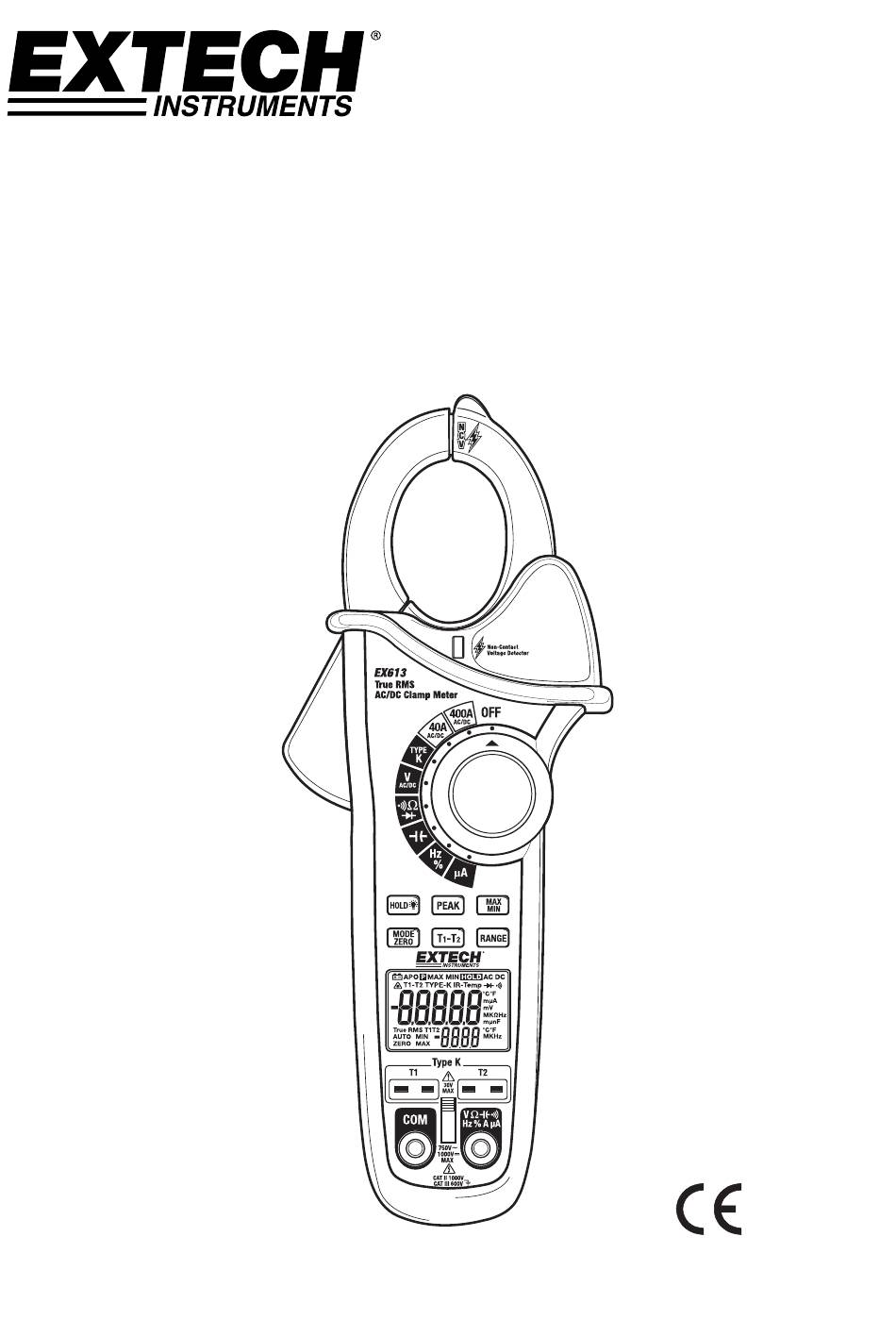

- Page 1 Guide de l’Utilisateur Compteur à Pince 400Amp à Valeur Efficace AC/DC Modèle EX613...
- Page 2 Introduction Félicitations pour votre achat de ce Compteur à Pince Extech EX613 à Valeur Efficace. Ce compteur mesure le Courant AC, le Courant DC, le Voltage AC/DC, la Résistance, la Capacité électrique, la Fréquence, le Test de Diode, le Rapport Cyclique et la Continuité. Les fonctions spéciales comprennent la Température de Thermocouple à...
-
Page 3: Avertissements
Assurez-vous que les piles ne soient pas court-circuitées. Ne les jetez pas au feu. Fonction Entrée Maximum A AC, 400A DC/AC A DC 400A DC/AC V DC, V AC 600V DC/AC Résistance, Condensateur, Fréquence, Diode 250V DC/AC Test A 4000 A Température Type K 30V DC, 24V AC EX613-fr-FR_v2.9 4/15... -
Page 4: Description Du Compteur
Hertz (Fréquence) Rapport Cyclique F et Unités Fahrenheit et Celsius (Température) Thermocouple 1, Thermocouple 2, différence Thermocouple n, m, , M, k Préfixes d’unité de mesure : nano, milli, micro, méga, et kilo Test de Continuité Test Diode EX613-fr-FR_v2.9 4/15... -
Page 5: Utilisation
NOTE : Le détecteur est d’une grande sensitivité. L’électricité statique ou d’autres sources d’énergie feront bouger le senseur aléatoirement. Cela est normal. EX613-fr-FR_v2.9 4/15... -
Page 6: Mesures De Courant Ac/Dc
Mettez en contact l’extrémité de la sonde de test rouge sur le côté positif du circuit. Lisez la valeur de voltage sur l’écran. Fréquence Quand ACA est sélectionné, la fréquence mesurée peut être visualisée sur l’écran du bas. EX613-fr-FR_v2.9 4/15... -
Page 7: Mesures De Résistance
Si une mesure affiche une valeur (typiquement 0.400V à 01.800V) et que l’autre affiche OL, la diode est bonne. Si les deux mesures affichées sont OL, l’appareil est ouvert. Si les deux mesures sont très petites ou ‘0’, l’appareil est court-circuité. EX613-fr-FR_v2.9 4/15... -
Page 8: Mesures De Capacité Électrique
Lisez la valeur de Fréquence sur le grand écran du haut. Lisez le Rapport Cy clique sur le petit écran du bas. Appuyez sur le bouton MODE pour afficher le Rapport Cyclique sur le grand é cran. EX613-fr-FR_v2.9 4/15... -
Page 9: Mesures De Température Type K
Appuyez sur le bouton T1-T2 pour passer entre les combinaisons d’affichage : Ecran du haut Ecran du bas T1-T2 T1- T2 Note : En cas d’entrée ouverte ou de dépassement de seuil de température, le compteur affichera “- - - -” . EX613-fr-FR_v2.9 4/15... -
Page 10: Mise Hors Tension Automatique Avec Désactivation
APO est à présent désactivé (l’icône APO est éteinte) et sera réactivé quand le sélecteur de Fonctions reviendra en position OFF. Indicateur de Pile faible Quand l’icône apparaît sur l’écran, la pile doit être remplacée. Reportez-vous à la procédure de remplacement de pile dans le chapitre entretien. EX613-fr-FR_v2.9 4/15... -
Page 11: Entretien
à la fin de son cycle de vie Remplacement de Fusible Enlevez la pile. Enlevez les vis de fixation (2) qui maintiennent fermé le couvercle arrière. Remplacez le fusible avec un de modèle égal. (200mA, 660V [SIBA 70-180-40]) Remettez le couvercle arrière et la pile. EX613-fr-FR_v2.9 4/15... -
Page 12: Spécifications
±(5.0% + 40 chiffres) électrique 4000.0nF 0.1nF ±(3.0% + 10 chiffres) 400.00µF 0.01µF ±(3.5% + 10 chiffres) 4000.0µF 0.1µF ±(5.0% + 10 chiffres) 40.000mF 0.001mF Fréquence 400.00Hz 0.01Hz ±(1.0% + 3 chiffres) (pince) Sensitivité : 5A valeur efficace minimum EX613-fr-FR_v2.9 4/15... - Page 13 1° >1000° 33 à 211°F ±(1.0% + 1°C/2°F) 1 à 100°C 212 à 718°F ±(1.5% + 2°C/3°F) 101 à 399°C 719 à 1832°F ±(2.5% + 4°C/7°F) 400 à 1000°C La spécification ne comprend pas la précision de la sonde EX613-fr-FR_v2.9 4/15...
- Page 14 IEC1010-1 (2001) : EN61010-1 (2001) Catégorie de Survoltage III 600V et Catégorie II 1000V, Niveau de Pollution 2. Approuvé par Copyright © 2013‐2015 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com EX613-fr-FR_v2.9 4/15...
