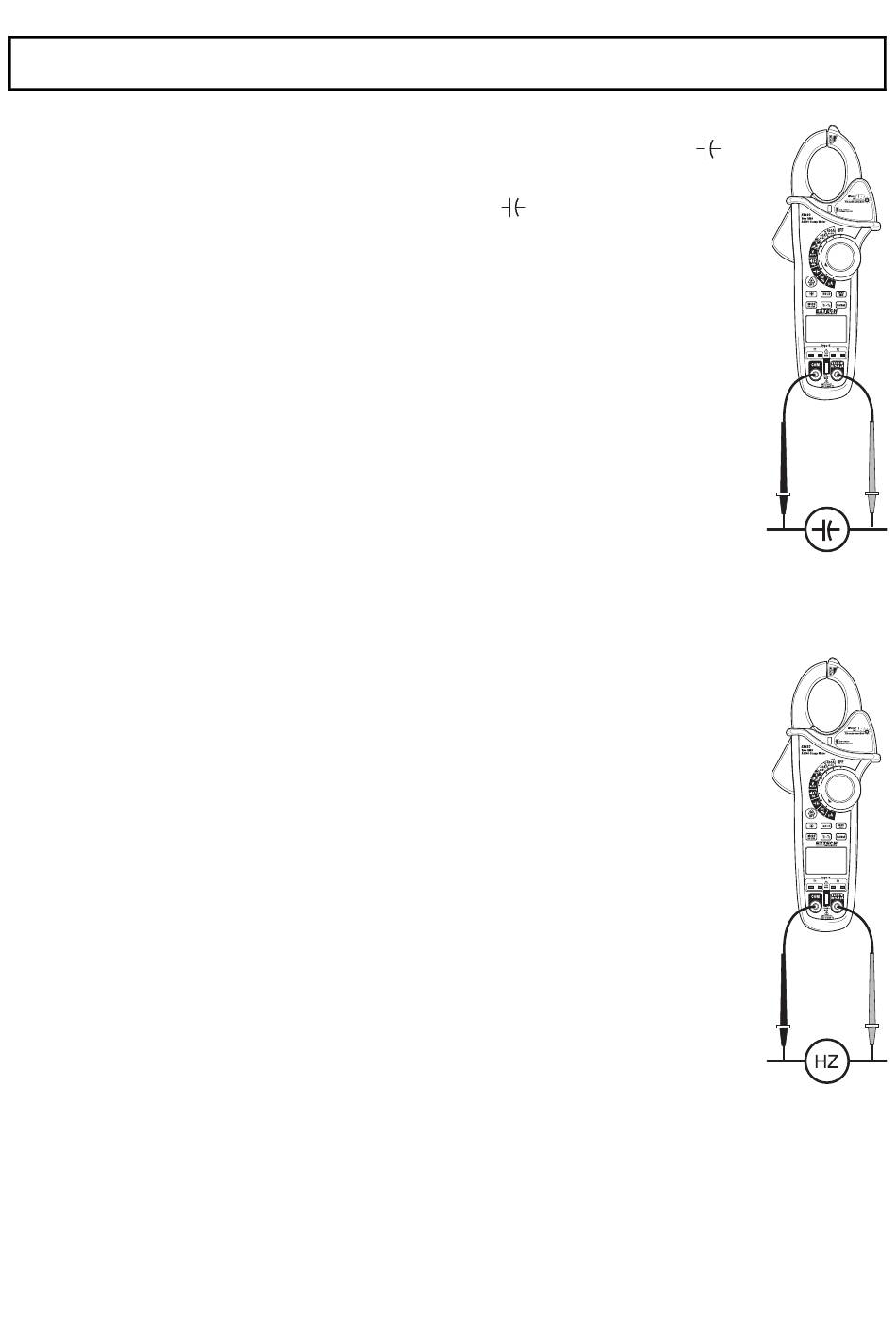

Mesures de Capacité électrique
AVERTISSEMENT : Pour éviter les chocs électriques, décharger le condensateur avant de
mesurer.
1.
Faites glisser l'obturateur d'entrée vers le haut.
2.
Faites pivoter le sélecteur de fonctions sur la position capacité électrique
3.
Insérez la prise de tête de test 4mm noire sur le jack négatif COM. Insérez la
prise de tête de test 4mm rouge sur le jack positif
4.
Mettez en contact l'extrémité de la sonde de test noire sur un côté de
l'appareil. Mettez en contact l'extrémité de la sonde de test rouge sur l'autre
côté de l'appareil.
5.
Lisez la valeur de capacité électrique sur l'écran.
Note : Pour de très grandes valeurs de capacité électrique le temps de mesure
peut prendre plusieurs secondes avant que la valeur finale se stabilise.
Note : La fonction Mise à zéro enlève la capacité électrique parcellaire de la tête
de test afin d'améliorer les mesures de valeurs basses de capacité
électrique. Pour faire une mise à zéro, appuyez sur le bouton MODE ZERO
et maintenez-le enfoncé pendant deux bips. L'écran se mettra à zéro. La
valeur de moyenne est alors enregistrée et enlevée de toutes les mesures.
.
Fréquence et Mesures de Rapport Cyclique
1.
Faites glisser l'obturateur d'entrée vers le haut.
2.
Faites glisser le sélecteur de fonctions sur la position Hz %.
3.
Insérez la prise de tête de test 4mm noire sur le jack négatif COM. Insérez la
prise de tête de test 4mm rouge sur le jack positif Hz.
4.
Mettez en contact l'extrémité de la sonde de test noire sur un côté de
l'appareil. Mettez en contact l'extrémité de la sonde de test rouge sur l'autre
côté de l'appareil.
5.
Lisez la valeur de Fréquence sur le grand écran du haut. Lisez le Rapport Cy
clique sur le petit écran du bas.
6.
Appuyez sur le bouton MODE pour afficher le Rapport Cyclique sur le grand é
cran.
.
8
.
EX613-fr-FR_v2.9 4/15
