Manuels Connexes pour Extech Instruments EX622
Sommaire des Matières pour Extech Instruments EX622

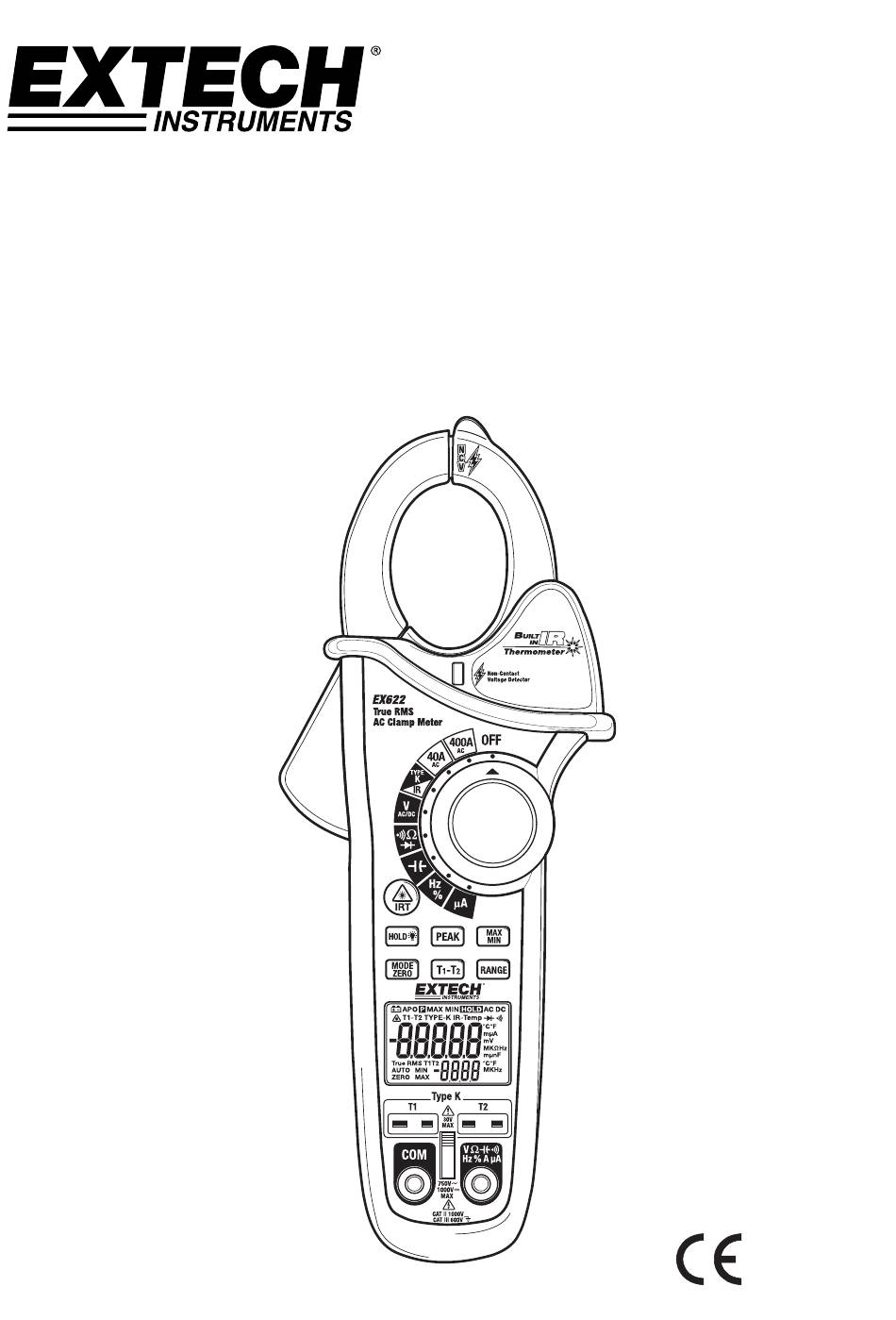

- Page 1 Guide de l’Utilisateur Compteur à Pince 400Amp à Valeur Efficace AC avec Thermomètre IR Modèle EX622...
- Page 2 Introduction Félicitations pour votre achat de ce Compteur à Pince Extech EX622 à Valeur Efficace. Ce compteur mesure le Courant AC, le Voltage AC/DC, la Résistance, la Capacité électrique, la Fréquence, le Test de Diode, le Rapport Cyclique et la Continuité. Les fonctions spéciales comprennent la Température de Thermocouple à...
- Page 3 étaient vus directement ou pendant de longues périodes de temps. Fonction Entrée Maximum A AC, 400A DC/AC V DC, V AC 600V DC/AC Résistance, Condensateur, Fréquence, Diode 250V DC/AC Test A 4000 A Température Type K 30V DC, 24V AC EX622-fr-FR_v2.8 4/15...
- Page 4 Rapport Cyclique F et Unités Fahrenheit et Celsius (Température) Thermocouple 1, Thermocouple 2, différence Thermocouple n, m, , M, k Préfixes d’unité de mesure : nano, milli, micro, méga, et kilo Test de Continuité Test Diode Pointeur Laser EX622-fr-FR_v2.8 4/15...
- Page 5 NOTE : Le détecteur est d’une grande sensitivité. L’électricité statique ou d’autres sources d’énergie feront bouger le senseur aléatoirement. Cela est normal. EX622-fr-FR_v2.8 4/15...
- Page 6 Mettez en contact l’extrémité de la sonde de test rouge sur le côté positif du circuit. Lisez la valeur de voltage sur l’écran. Fréquence Quand ACA est sélectionné, la fréquence mesurée peut être visualisée sur l’écran du bas. EX622-fr-FR_v2.8 4/15...
- Page 7 Si une mesure affiche une valeur (typiquement 0.400V à 01.800V) et que l’autre affiche OL, la diode est bonne. Si les deux mesures affichées sont OL, l’appareil est ouvert. Si les deux mesures sont très petites ou ‘0’, l’appareil est court-circuité. EX622-fr-FR_v2.8 4/15...
- Page 8 Lisez la valeur de Fréquence sur le grand écran du haut. Lisez le Rapport Cy clique sur le petit écran du bas. Appuyez sur le bouton MODE pour afficher le Rapport Cyclique sur le grand é cran. EX622-fr-FR_v2.8 4/15...
- Page 9 Appuyez sur le bouton T1-T2 pour passer entre les combinaisons d’affichage : Ecran du haut Ecran du bas T1-T2 T1- T2 Note : En cas d’entrée ouverte ou de dépassement de seuil de température, le compteur affichera “- - - -” . EX622-fr-FR_v2.8 4/15...
- Page 10 La vapeur, la poussière, la fumée, etc., peuvent biaiser les mesures. Pour trouver un point chaud, pointez le compteur en-dehors de la surface à tester puis balayez (de haut en bas) jusqu’à ce que le point chaud soit localisé. EX622-fr-FR_v2.8 4/15...
- Page 11 APO est à présent désactivé (l’icône APO est éteinte) et sera réactivé quand le sélecteur de Fonctions reviendra en position OFF. Indicateur de Pile faible Quand l’icône apparaît sur l’écran, la pile doit être remplacée. Reportez-vous à la procédure de remplacement de pile dans le chapitre entretien. EX622-fr-FR_v2.8 4/15...
- Page 12 Remplacement de Fusible Enlevez la pile. Enlevez les vis de fixation (2) qui maintiennent fermé le couvercle arrière. Remplacez le fusible avec un de modèle égal. (200mA, 660V [SIBA 70-180-40]) Remettez le couvercle arrière et la pile. EX622-fr-FR_v2.8 4/15...
- Page 13 ±(5.0% + 40 chiffres) électrique 4000.0nF 0.1nF ±(3.0% + 10 chiffres) 400.00µF 0.01µF ±(3.5% + 10 chiffres) 4000.0µF 0.1µF ±(5.0% + 10 chiffres) 40.000mF 0.001mF Fréquence 400.00Hz 0.01Hz ±(1.0% + 3 chiffres) (pince) Sensitivité : 5A valeur efficace minimum EX622-fr-FR_v2.8 4/15...
- Page 14 -4 à 31°F ±2% de la mesure ou ±2°C/4°F -20 à -1°C quelle que soit la plus grande 0.1° 32°F ±1°C/2°F 0°C 33 à 518°F ±2% de la mesure ou ±2°C/3°F 1 à 270°C quelle que soit la plus grande EX622-fr-FR_v2.8 4/15...
- Page 15 Survoltage III 600V et Catégorie II 1000V, Niveau de Pollution 2. Approuvé par Numéro de Patente Patente U.S. 7163336 Copyright © 2013‐2015 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com EX622-fr-FR_v2.8 4/15...
