- Page 1 MANUEL D’UTILISATION Mini multi compteur avec détecteur de tension sans contact (NCV) Modèle EX310...
-
Page 2: Instructions De Securite
Félicitations d’avoir acheté le compteur Extech EX310. Le EX310 offre les fonctions de tension CA/CD, du courant CA/CD, test de résistance, de diode, de continuité plus un détecteur de tension intégré sans contact. Une utilisation et un entretien correct de ce compteur Pour obtenir des copies en d'autres langues du fourniront de nombreuses années de services fiables. -
Page 3: Avertissements

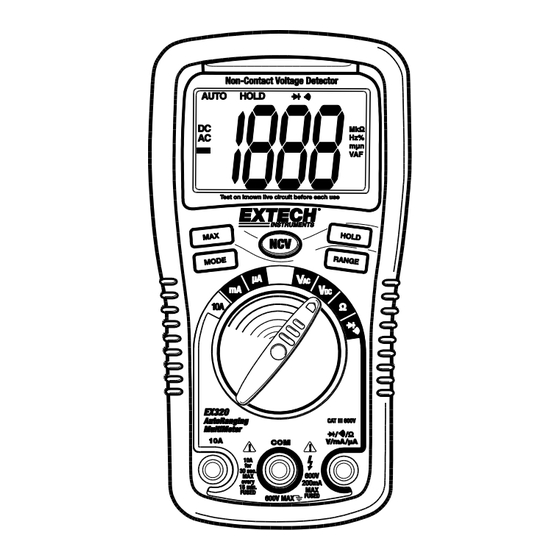

AVERTISSEMENTS • Une utilisation non conforme du compteur peut causer des dommages, chocs, blessures ou mort. Lisez et comprenez ce manuel d’utilisation avant d’utiliser le compteur. • Toujours retirer les fils test avant de remplacer la batterie ou les fusibles. •... - Page 4 Description Détecteur de tension CA Lumière d’indication du détecteur de la tension Ecran LCD Bouton du test de détection sans contact de la tension CA. Cadre de la fonction rotative Prise des fils tests 10 ampères Prise des fils tests COM Prise des fils test pour tension, milliampère, fonctions de résistance/continuité...
-
Page 5: Dectecteur De Courant Ca Sans Contact (Ncv)
La lecture se stabilisera et donnera une mesure correcte lorsque connectée à un circuit. DECTECTEUR DE COURANT CA SANS CONTACT (NCV) Le EX310 peut détecter la présence de tension CA (de 100 à 600 VCA) simplement en étant maintenue très près d’une source de tension. -
Page 6: Mesures De La Tension Ca
MESURES DE LA TENSION CA ATTENTION: Risque d’électrocution. Les embouts des bornes peuvent ne pas être suffisamment longs pour contacter les parties à l’intérieur de certaines prises 240 V pour des appareils car les contacts sont encastrés profondément dans les prises. Comme résultat, la lecture peut afficher 0 volte lorsque la prise a en faite, la tension en elle. -
Page 7: Mesures Du Courant Ca/ Cd Attention
MESURES DU COURANT CA/ CD ATTENTION : Ne pas faire des mesures du courant de 10 Ampères de plus de 30 secondes. Excéder 30 secondes pourrait causer des dommages au compteur et/ou aux fils test. Insérez la prise banane des fils test noirs dans la prise COM négative. Pour des mesures du courant de plus de 200 mA CD ou CA, réglez le bouton de fonction sur la position 200 m AAC ou ADC et insérez la prise des fils test rouge banane dans la prise mA. -
Page 8: Verification De La Continuite
VERIFICATION DE LA CONTINUITE ATTENTION : Pour éviter les chocs électriques, ne jamais mesurer la continuité sur des circuits qui ont une potentielle tension en eux. Réglez le bouton de fonction sur la position Insérez la prise banane des fils test noirs dans la prise COM négative. -
Page 9: Utiliser Uniquement Des Batteries Fraiches De La Taille Et Du Type
Maintenance ATTENTION: Pour éviter un choc électrique, déconnectez les fils test de toutes sources de tension avant de retirer le couvercle arrière ou la batterie ou les couvercles des fusibles. ATTENTION: Pour éviter un choc électrique, ne pas utiliser votre compteur jusqu’à ce que la batterie ou les couvercles des fusibles soient en place et fixés de façon sûre. -
Page 10: Installation De La Batterie Et Indication De La Batterie Faible
INSTALLATION DE LA BATTERIE et INDICATION DE LA BATTERIE FAIBLE ATTENTION : Pour éviter un choc électrique, déconnectez les fils test de toutes les sources de courant avant de retirer le couvercle de la batterie. Ne pas utiliser le compteur à moins que le couvercle du compartiment à piles ne soie en place. INDICATION DE LA BATTERIE FAIBLE L’icône apparaîtra sur le côté... -
Page 11: Remplacement Des Fusibles
REMPLACEMENT DES FUSIBLES ATTENTION : Pour éviter un choc électrique, déconnectez les fils test de toutes les sources de tensions avant de retirer le couvercle des fusibles. Déconnectez les fils test du compteur. Retirez l’étui en caoutchouc de protection. Retirez la vis Philips située en bas, à l’arrière de l’appareil. Ouvrir le couvercle du compartiment à... -
Page 12: Spécifications Générales
Spécifications générales Test de Diode Tension biaisée : 2.3 VDC Vérification de la continuité :Un signal audible sonnera si la résistance est moins que 100. 1MΩ (VDC & VAC) Impédance courant Largeur de la bande CA 50 / 60 Hz Ecran 2000 counts (de 0 à...
