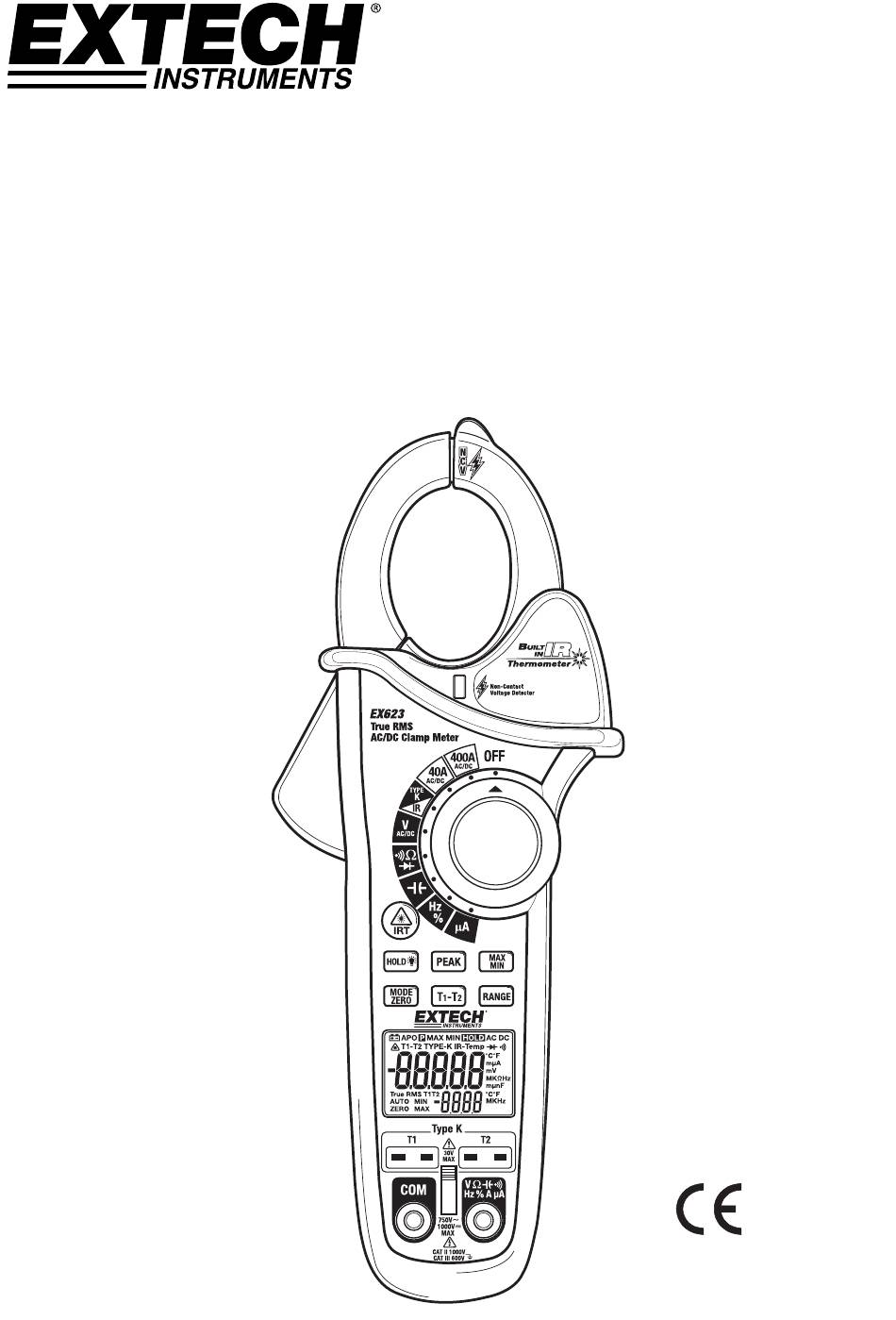

- Page 1 Guide de l’Utilisateur Compteur à Pince 400Amp à Valeur Efficace AC/DC avec Thermomètre IR Modèle EX623...

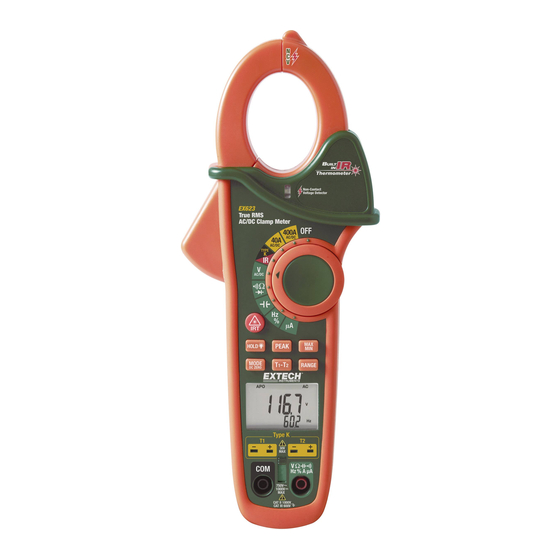

- Page 2 Introduction Félicitations pour votre achat de ce Compteur à Pince Extech EX623 à Valeur Efficace. Ce compteur mesure le Courant AC, le Courant DC, le Voltage AC/DC, la Résistance, la Capacité électrique, la Fréquence, le Test de Diode, le Rapport Cyclique et la Continuité. Les fonctions spéciales comprennent la Température de Thermocouple à...
-
Page 3: Avertissements
étaient vus directement ou pendant de longues périodes de temps. Fonction Entrée Maximum A AC, 400A DC/AC A DC 400A DC/AC V DC, V AC 600V DC/AC Résistance, Condensateur, Fréquence, Diode Test 250V DC/AC A 4000 A Température Type K 30V DC, 24V AC EX623-fr-FR_v3.0 4/15... -
Page 4: Description Du Compteur
Rapport Cyclique F et Unités Fahrenheit et Celsius (Température) Thermocouple 1, Thermocouple 2, différence Thermocouple n, m, , M, k Préfixes d’unité de mesure : nano, milli, micro, méga, et kilo Test de Continuité Test Diode Pointeur Laser EX623-fr-FR_v3.0 4/15... -
Page 5: Utilisation
NOTE : Le détecteur est d’une grande sensitivité. L’électricité statique ou d’autres sources d’énergie feront bouger le senseur aléatoirement. Cela est normal. EX623-fr-FR_v3.0 4/15... -
Page 6: Mesures De Courant Ac/Dc
Lors de la mesure de l'avant vers l'arrière de l'EX623, l'appareil affiche un signe moins (-) avant la mesure. Si l'utilisateur a besoin d'un signe positif (+) affiché, le compteur doit être testé d'arrière en avant. -
Page 7: Mesures De Résistance
Si une mesure affiche une valeur (typiquement 0.400V à 01.800V) et que l’autre affiche OL, la diode est bonne. Si les deux mesures affichées sont OL, l’appareil est ouvert. Si les deux mesures sont très petites ou ‘0’, l’appareil est court-circuité. EX623-fr-FR_v3.0 4/15... -
Page 8: Mesures De Capacité Électrique
Lisez la valeur de Fréquence sur le grand écran du haut. Lisez le Rapport Cy clique sur le petit écran du bas. Appuyez sur le bouton MODE pour afficher le Rapport Cyclique sur le grand é cran. EX623-fr-FR_v3.0 4/15... -
Page 9: Mesures De Température Type K
Appuyez sur le bouton T1-T2 pour passer entre les combinaisons d’affichage : Ecran du haut Ecran du bas T1-T2 T1- T2 Note : En cas d’entrée ouverte ou de dépassement de seuil de température, le compteur affichera “- - - -” . EX623-fr-FR_v3.0 4/15... -
Page 10: Mesures De Température Infrarouge Sans Contact
La vapeur, la poussière, la fumée, etc., peuvent biaiser les mesures. Pour trouver un point chaud, pointez le compteur en-dehors de la surface à tester puis balayez (de haut en bas) jusqu’à ce que le point chaud soit localisé. EX623-fr-FR_v3.0 4/15... -
Page 11: Mise Hors Tension Automatique Avec Désactivation
APO est à présent désactivé (l’icône APO est éteinte) et sera réactivé quand le sélecteur de Fonctions reviendra en position OFF. Indicateur de Pile faible Quand l’icône apparaît sur l’écran, la pile doit être remplacée. Reportez-vous à la procédure de remplacement de pile dans le chapitre entretien. EX623-fr-FR_v3.0 4/15... -
Page 12: Entretien
Remplacement de Fusible Enlevez la pile. Enlevez les vis de fixation (2) qui maintiennent fermé le couvercle arrière. Remplacez le fusible avec un de modèle égal. (200mA/660V, 5x20mm [SIBA 70-180-40]) Remettez le couvercle arrière et la pile. EX623-fr-FR_v3.0 4/15... -
Page 13: Spécifications
±(5.0% + 40 chiffres) électrique 4000.0nF 0.1nF ±(3.0% + 10 chiffres) 400.00µF 0.01µF ±(3.5% + 10 chiffres) 4000.0µF 0.1µF ±(5.0% + 10 chiffres) 40.000mF 0.001mF Fréquence 400.00Hz 0.01Hz ±(1.0% + 3 chiffres) (pince) Sensitivité : 5A valeur efficace minimum EX623-fr-FR_v3.0 4/15... - Page 14 -4 à 31°F ±2% de la mesure ou ±2°C/4°F -20 à -1°C quelle que soit la plus grande 0.1° 32°F ±1°C/2°F 0°C 33 à 518°F ±2% de la mesure ou ±2°C/3°F 1 à 270°C quelle que soit la plus grande EX623-fr-FR_v3.0 4/15...
- Page 15 Survoltage III 600V et Catégorie II 1000V, Niveau de Pollution 2. Approuvé par Numéro de Patente Patente U.S. 7163336 Copyright © 2013‐2015 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com EX623-fr-FR_v3.0 4/15...
