Mesures de la capacité
AVERTISSEMENT : Afin de prévenir toute électrocution, mettez hors tension le circuit en
cours de test puis déchargez les condensateurs avant toute mesure. Ne réalisez pas ces tests
sur des circuits ou des appareils dotés de 60 V C.C. ou de 30 V C.A.
1.
Positionnez le sélecteur de fonction sur la position Capacité
2.
Insérez la fiche banane du fil d'essai noir dans la borne négative COM et la fiche banane du
fil d'essai rouge dans la borne positive
3.
Utilisez le bouton M pour sélectionner le symbole de l'unité de mesure F.
4.
Placez les pointes de la sonde d'essai sur la pièce en cours de test.
5.
Pour les petites valeurs de capacité, utilisez le mode Relatif pour supprimer la capacité o
ccasionnée par la sonde et les fils de test.
6.
Lisez la valeur de capacité affichée sur l'écran.
7.
L'écran indique le point décimal et la valeur appropriés.
Remarques liées à la mesure de capacité :
L'écran affiche « OL » lorsqu'un condensateur est court‐circuité ou lorsque la capacité
mesurée est supérieure à la plage maximale de l'instrument.
Les mesures de capacité supérieures à 600 μF peuvent nécessiter plusieurs seconde pour
l'obtention d'une mesure stable.
Déchargez les charges résiduelles avant de mesurer la capacité, cela permet d'effectuer des
mesures plus précises. Utilisez toutes vos précautions lorsque vous travaillez avec des
condensateurs à haute tension, cela permet de prévenir tout dommage sur l'instrument et
les risques de sécurité.
Débranchez les fils d'essai et le circuit en cours de test une fois la prise de mesure
terminée.
800.561.8187
.

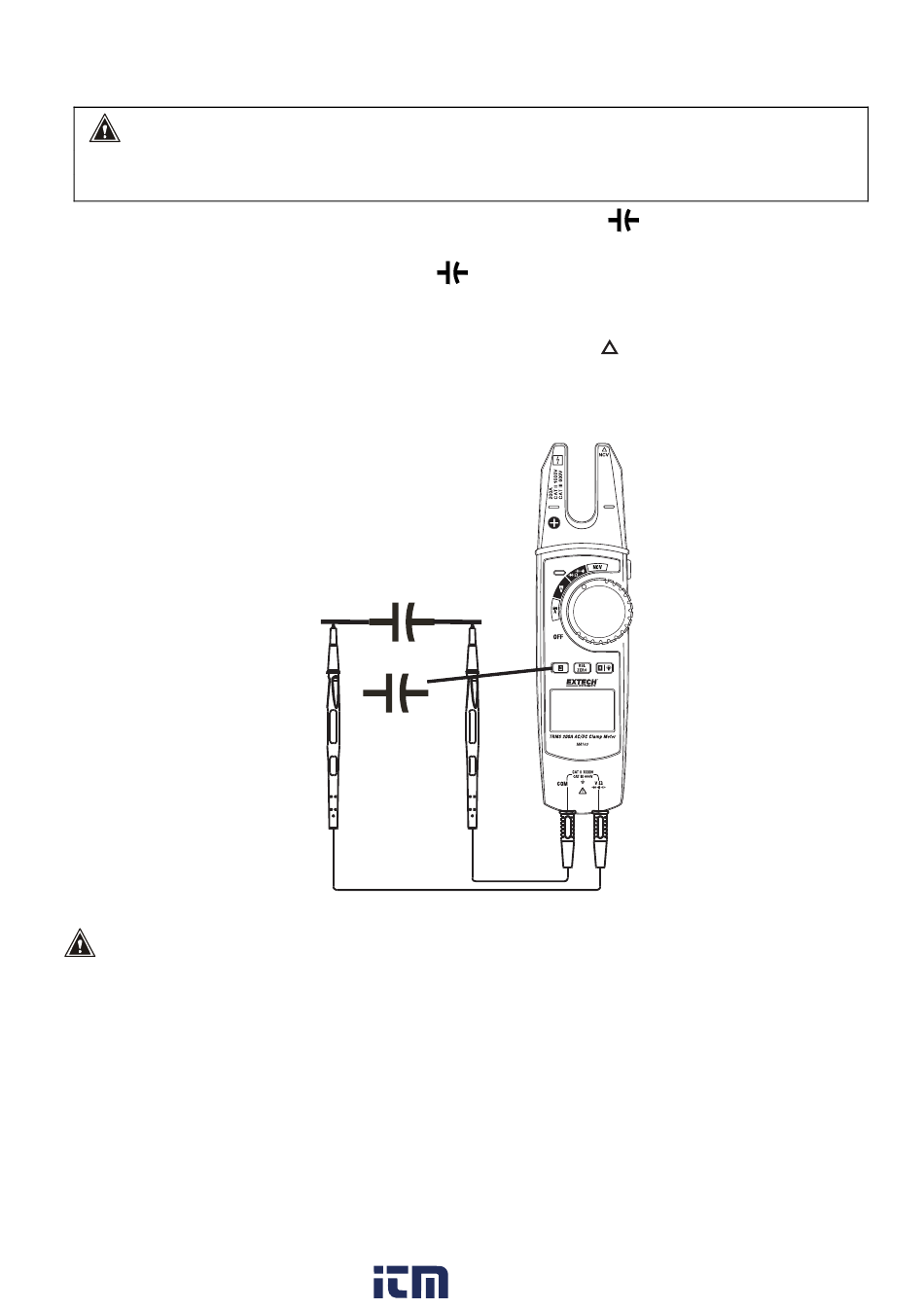

Fig. 4‐7 MESURES DE CAPACITÉ
