Test de diode
1.
Insérez la fiche banane du fil d'essai noir dans la borne négative COM et la fiche banane du
fil d'essai rouge dans la borne positive
2.
Positionnez le sélecteur de fonction sur la position
sélectionner la fonction Test de diode, les symboles Diode et Tension s'affichent sur
l'écran LCD sous le mode Test de diode.
3.
Placez les pointes de la sonde d'essai sur la diode ou sur la jonction de semi‐conducteur en
cours de test. Notez la lecture.
4.
Inversez la polarité des fils d'essai en inversant les fils rouges et noirs. Notez cette lecture.
5.
La diode ou jonction peut être évaluée comme suit :
Lorsqu'une mesure affiche une valeur (généralement comprise entre 0,400 V et 0,900
V) et la mesure inversée affiche OL, cela indique que la diode est satisfaisante.
Si les deux mesures indiquent OL, le dispositif est ouvert.
Si les deux mesures sont faibles ou '0' s'affiche, cela indique que le dispositif est court‐
circuité.
800.561.8187
.

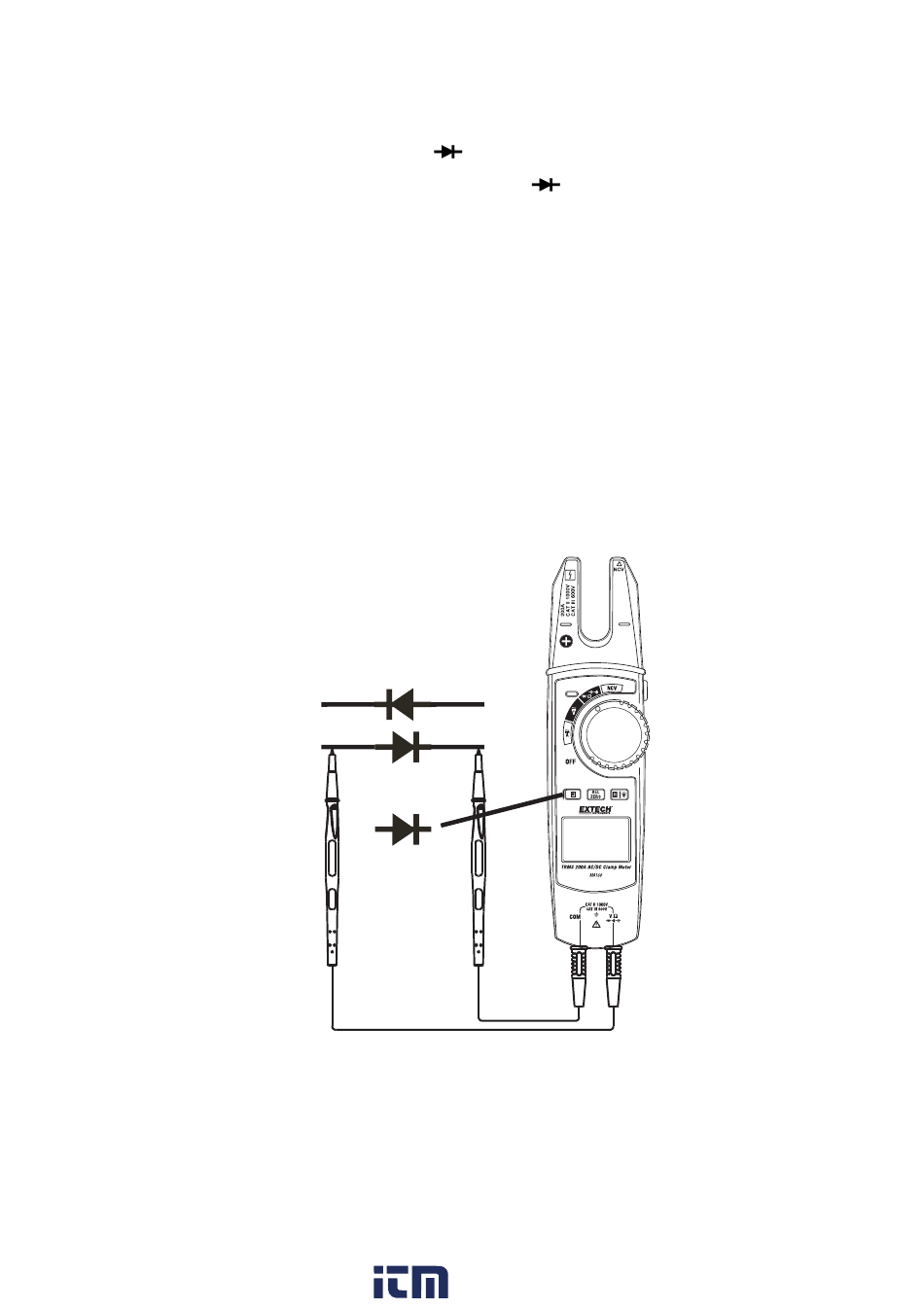

Fig. 4‐8 TEST DE DIODE
17
www.
.com
. Utilisez le bouton M pour
MA160‐fr‐FR_V1.0 10/15
