Chapter 3 - Guide de mise en route
3.1
Installation
Afin de maintenir une bonne ventilation de l'oscilloscope en cours d'utilisation, laissez un espace
supérieur à 5 cm (2 po) au-dessus de la partie supérieure et sur les deux côtés du produit.
3.2
Test de fonctionnement
Suivez les étapes ci-dessous pour effectuer un test de fonctionnement rapide de votre oscilloscope.
3.3
Mettez l'oscilloscope sous tension
Appuyez sur le bouton d'alimentation ON/OFF. La séquence de démarrage peut prendre jusqu'à 15
secondes.
REMARQUE : Le chargeur CA est exclusivement destiné à la charge des piles.
L'utilisation du chargeur au cours de la prise de mesures est déconseillée.
3.4

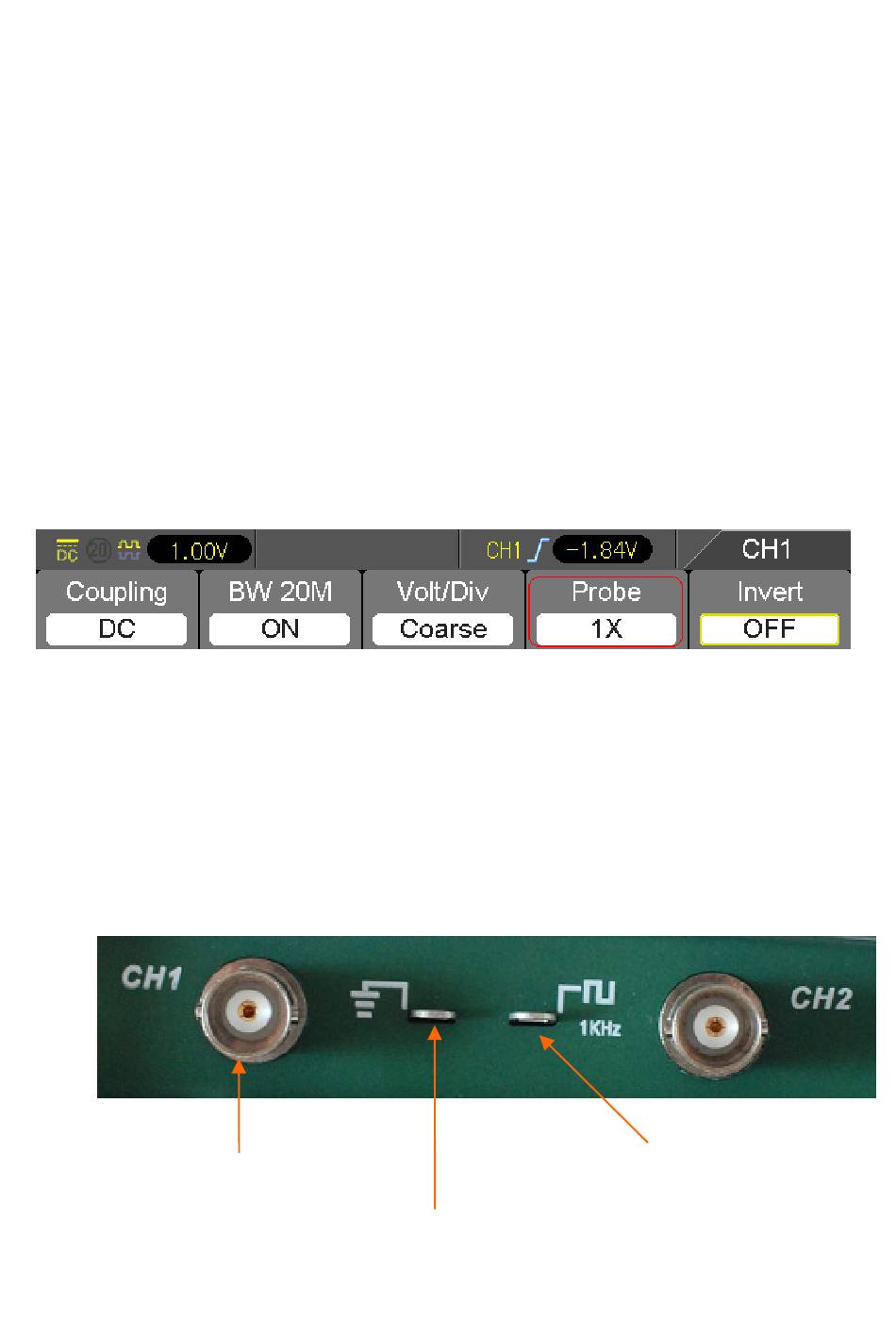

Connectez la sonde à l'oscilloscope
Positionnez le commutateur de la sonde sur 10X, puis connectez la sonde au Canal 1 BNC sur
l'oscilloscope. Connectez l'embout de la sonde au connecteur de compensation de la sonde 1 KHz et
le fil de référence au connecteur de terre. Le paramètre d'atténuation de la sonde connectée via CH1
(Canal 1) est réglé sur 1X par défaut ; modifiez ce réglage sur 10X.
CH1 : pour connecter la sonde à
l'oscilloscope
Les paramètres par défaut de la sonde
Référence au connecteur de terre
8
Compensation de la Sonde
