Prise d'une mesure relative
Une mesure relative est une mesure prise et comparée avec une valeur de référence
mémorisée. L'affichage qui en résulte représente la mesure moins la valeur de référence.
L'exemple suivant constitue une illustration de la procédure de mesure relative.
Étape 1 : stocker une valeur de référence.
1)
Appuyez sur la touche « Ω ».
2)
Insérez la fiche noire dans la prise banane COM et la fiche rouge dans la prise banane
V/Ω/C.
3)
Connectez les fils d'essai rouges et noirs à une résistance. La valeur en ohms de la
résistance s'affiche sur l'écran.
4)
Lorsque la lecture se stabilise, appuyez sur la touche F1. L'indicateur ||/ △ s'affiche en
haut de l'écran.
La valeur de référence enregistrée s'affiche.

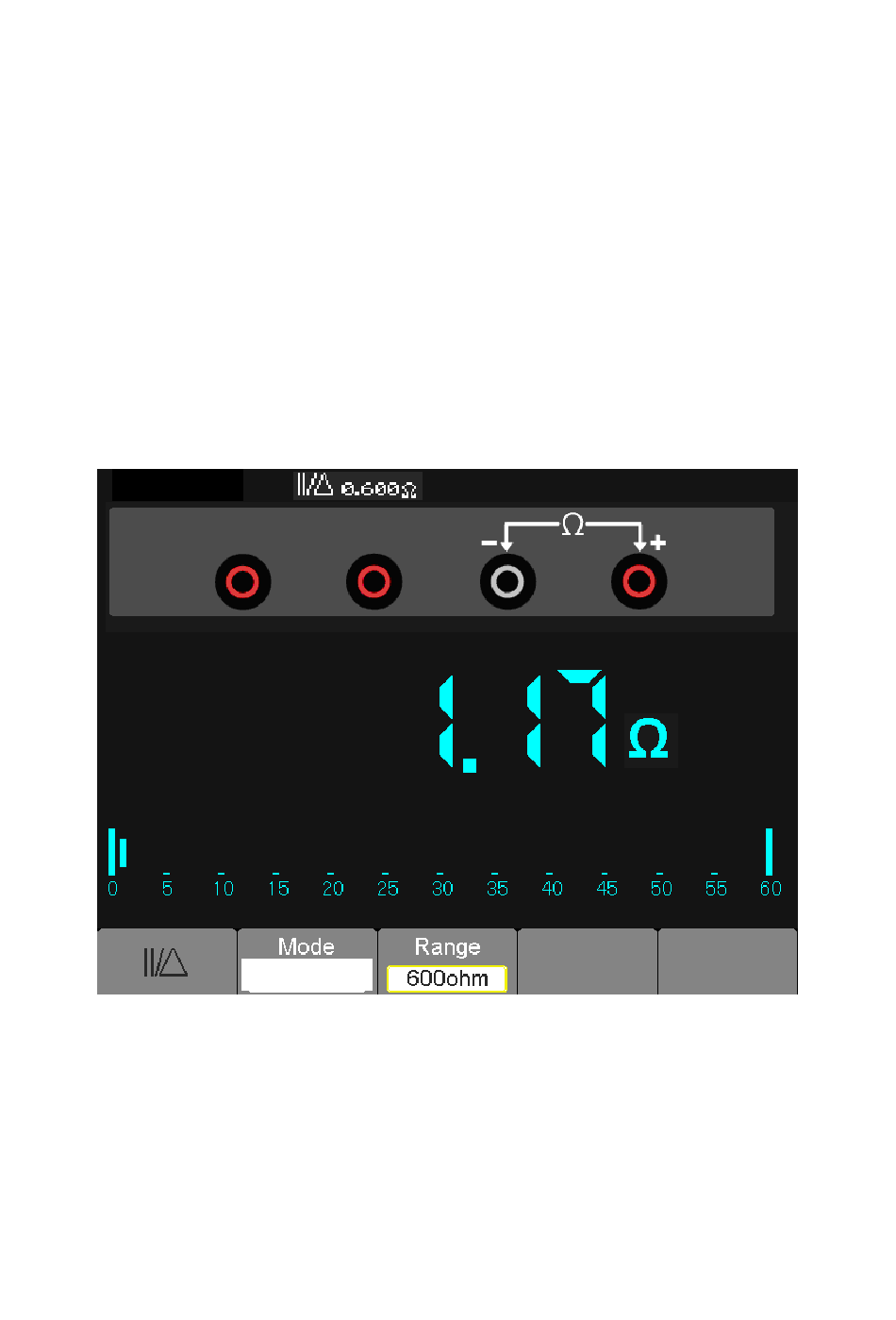

L'écran ressemblera alors à l'image du schéma 7-12.
Manual
Manual
Schéma 7-12 Mesure relative
71
MS6000-EU-FR V1.4
8/12
