4.3.1.2
Affichage du spectre FFT
Appuyez sur le bouton MATH (M/R) pour afficher le menu Maths. Utilisez les options pour sélectionner
le canal source, l'algorithme à fenêtre et le facteur FFT Zoom. On ne peut afficher qu'un seul spectre
FFT à la fois.
Options Math FFT
Source (F3)
(page 1 du menu)
Fenêtre (F4)
(page 1 du menu)
Zoom FFT (F2)
(Page 2 du menu)

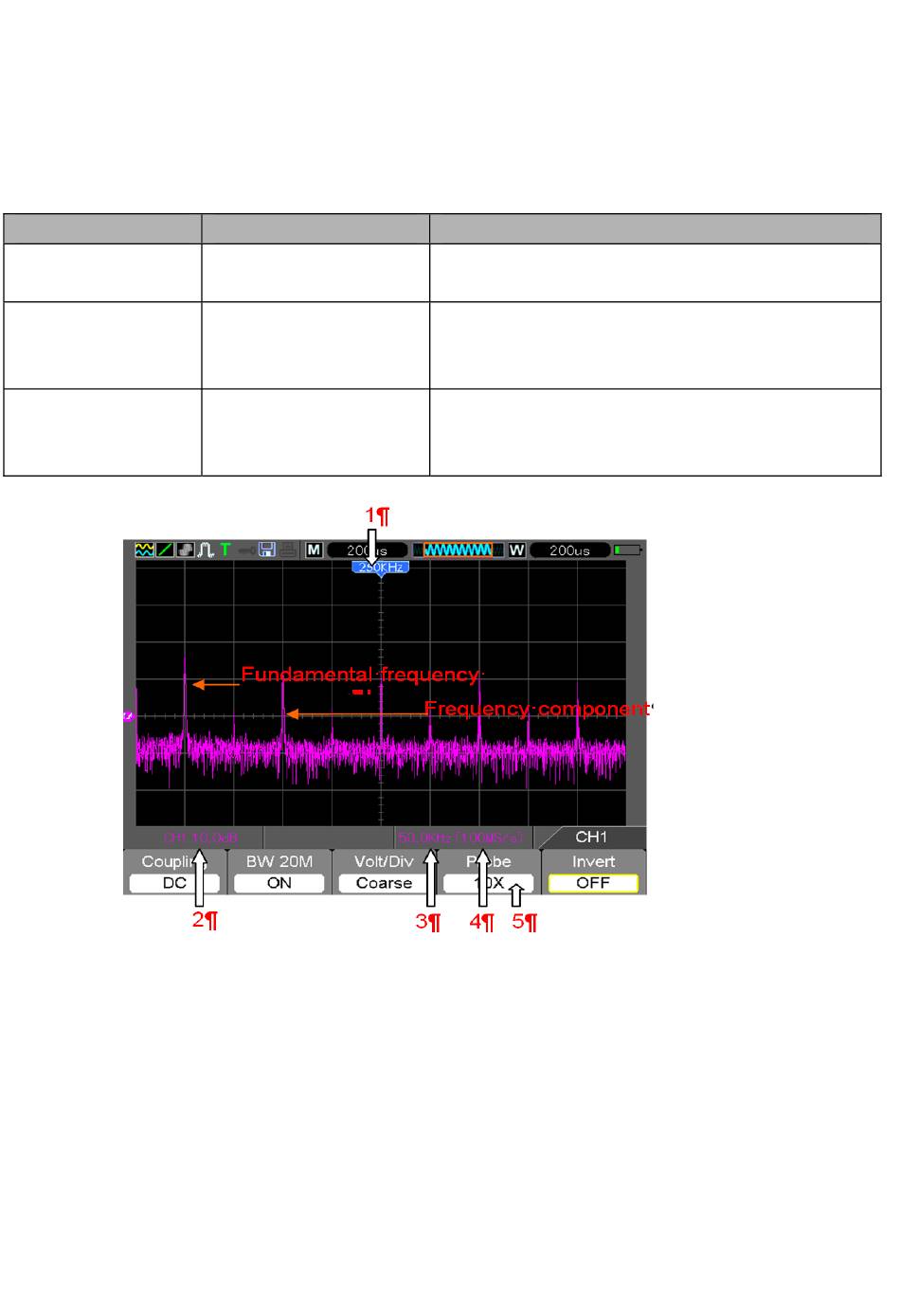

Référez-vous à l'image ci-dessus pour les informations suivantes :
1.
fréquence sur la ligne centrale de la grille
2.
Échelle verticale en dB par division (0 dB = 1 V
3.
Échelle horizontale en fréquence par division
4.
Taux d'échantillonnage en nombre d'échantillons par seconde
5.
Le type de fenêtre FFT est défini sur le type souhaité.
Paramètres
CH1, CH2
Hanning, Flat top,
Rectangulaire (Aucun),
Bartlett et Blackman
X1, X2, X5, X10
Commentaires
Choisissez un canal pour représenter la source
FFT.
Choisissez un type de fenêtre FFT. Pour de plus
amples informations, reportez-vous à la Section
5.3.1.3.
Modifiez l'agrandissement horizontal de l'affichage
FFT.
Pour
de
reportez-vous à la Section 5.3.1.6.
, (page 2 du menu Maths – F3))
RMS
30
plus
amples
informations,
MS6000-EU-FR V1.4
8/12
