3.8
Compensation manuelle de la sonde
Lorsque vous connectez une sonde à un canal d'entrée pour la première fois, effectuez manuellement
ce réglage afin d'apparier la sonde et le canal d'entrée. Les sondes non compensées peuvent
éventuellement entraîner des erreurs ou des défauts de mesure.
Pour régler la compensation de la sonde, suivez les étapes décrites ci-dessous.
1.
Positionnez le commutateur de la sonde sur 10X, puis connectez la sonde au Canal 1 BNC sur
l'oscilloscope. Connectez l'embout de la sonde au connecteur PROBE COMP ~5V@1KHz
(Compensation de la sonde de 5 V à 1 KHz) et le fil de référence au connecteur de terre de
PROBE COMP (Compensation de la sonde). Appuyez sur le bouton CH1, puis réglez
l'atténuation de la sonde sur 10X. Appuyez sur le bouton AUTO et vous devriez voir le signal de
référence de 1 KHz.
2.

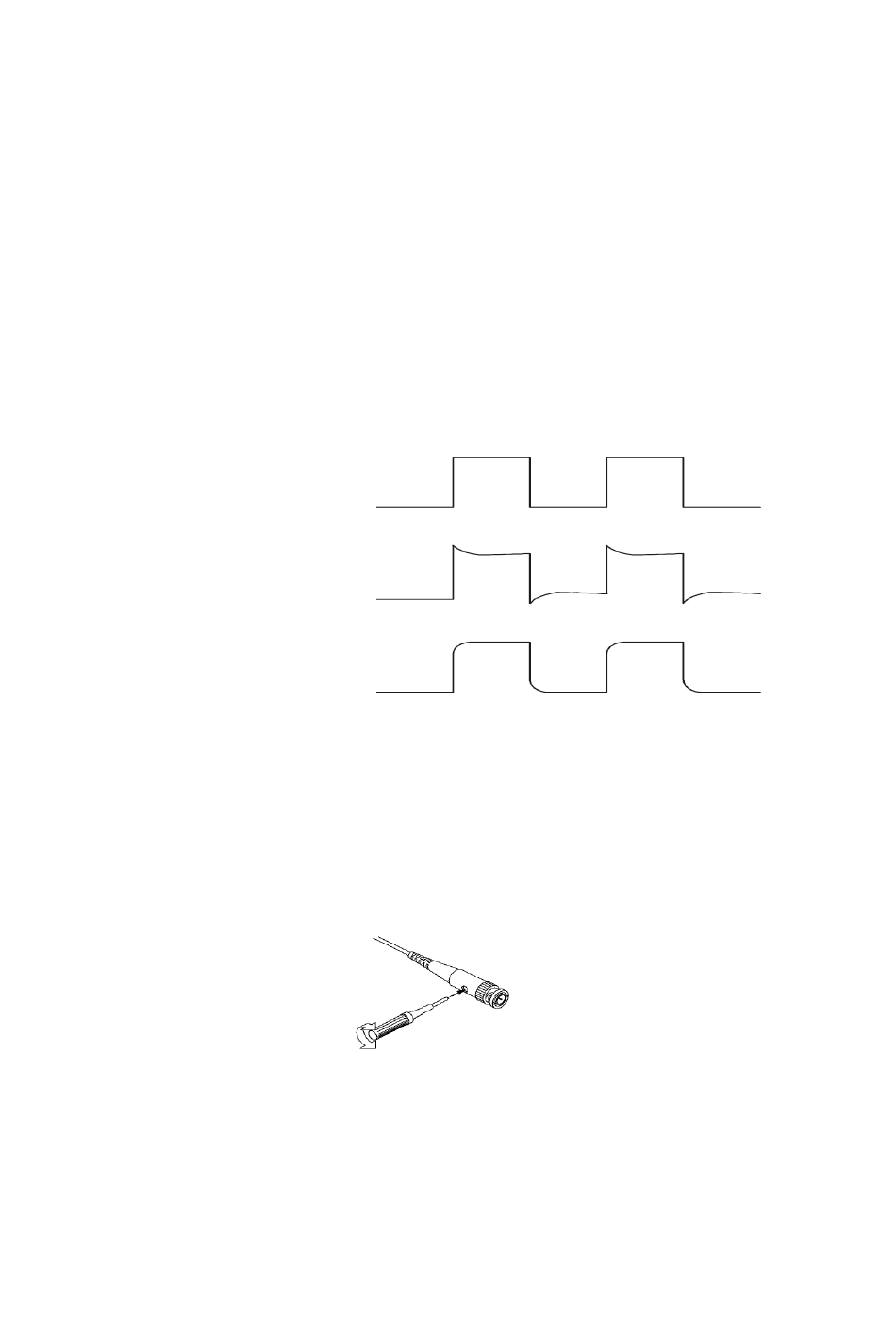

Vérifiez la forme de la forme d'onde affichée.
Compensation
adéquate
Surcompensation
Sous-compensation
3.
Au besoin, utilisez un tournevis non métallique pour régler le condensateur variable de la sonde
jusqu'à ce que la forme de la forme d'onde semble identique à celle illustrée dans le schéma
ci-dessus. Répétez cette étape en cas de besoin pour des sondes supplémentaires.
Référez-vous au schéma ci-après pour illustration du réglage.
10
MS6000-EU-FR V1.4
8/12
