4.2.1
Affichage en mode balayage (Mode rouleau)
Avec la commande TIME/DIV définie sur 80 ms/div ou plus lente et le mode de déclenchement défini
sur Auto (Automatique), l'oscilloscope fonctionne en mode d'acquisition balayage/défilement. Dans ce
mode, l'affichage des formes d'ondes est mis à jour de la gauche vers la droite sans aucun
déclenchement, ni commande de position horizontale.

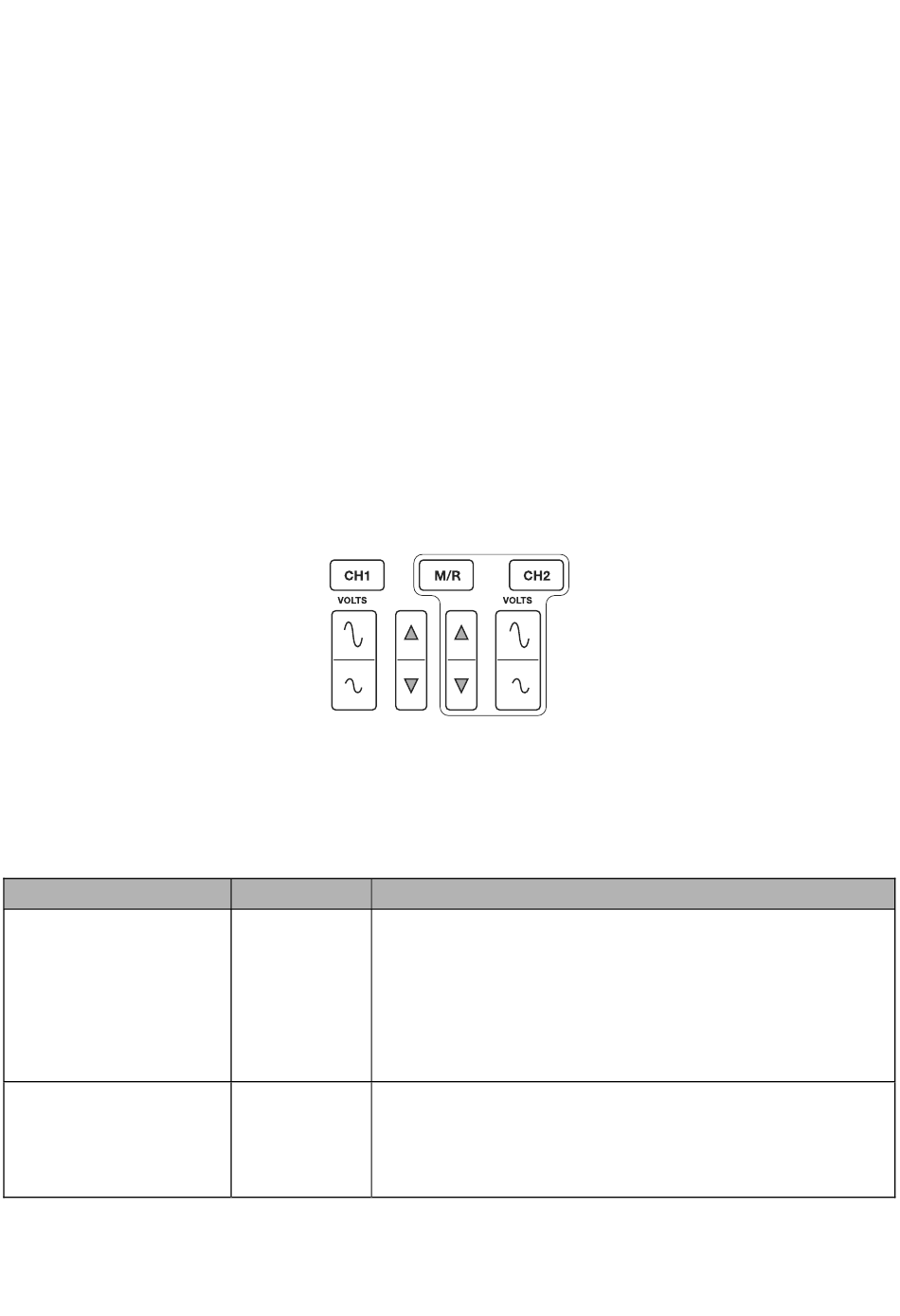

4.3
Commandes verticales
Les commandes verticales peuvent servir à afficher ou supprimer des formes d'ondes, ajuster la taille
et la position verticales du signal, définir les paramètres d'entrée et effectuer des calculs de
mathématiques. Chaque canal est doté d'un menu vertical distinct. Reportez-vous à la description du
menu ci-dessous.
1.
Barre VERTICAL POSITION (position verticale) : déplacez la forme d'onde du canal vers le
haut et vers le bas sur l'écran. En mode double fenêtre, déplacez les formes d'ondes dans les
deux fenêtres à la fois et dans la même direction.
2.
Menu (CH1, CH2) : Affichez les options du menu vertical ; activez ou désactivez l'affichage des
formes d'ondes des canaux. Appuyez sur le bouton MENU pour activer le menu. Appuyez sur les
boutons CH1 ou CH2 pour sélectionner le canal que vous souhaitez régler. Appuyez sur la
touche F5 pour passez de la page 1 à la page 2 du menu.
Options
Couplage (F1)
(page 1 du menu)
Limite
de
la
bande
passante à 20 MHz
(F2)
(page 1 du menu)
Paramètres
Commentaires
DC laisse passer les composants DC et AC du signal
d'entrée.
DC
AC bloque les composants DC du signal d'entrée et
AC
atténue les signaux en dessous de 10 Hz.
Terre
Terre déconnecte le signal d'entrée et applique une entrée
à zéro volt.
OFF
Limite la bande passante afin de réduire l'affichage du
(Désactivée)
bruit ; filtre le signal afin de supprimer le bruit ainsi que les
ON (Activée)
autres composantes hautes fréquences (HF) indésirables.
25
