Test de Diode

1.
Branchez comme décrit pour les mesures de résistance.
2.
Appuyez sur le bouton MODE pour sélectionner le teste de diode
3.
Mettez en contact les extrémités des sondes de test avec la jonction du semi-conducteur à
tester. Notez la valeur mesurée.
4.
Inversez la polarité de la tête de test en inversant les têtes rouges et noire. Notez la valeur
mesurée.
5.
La diode ou la jonction peuvent être évalués de la façon suivante :
 Si une mesure est affichée (typiquement 0,400V à 1,800V), l'autre mesure affichée étant
OL, la diode est bonne.
 Si les deux mesures affichées sont OL, l'appareil est ouvert.
 Si les deux mesures affichées sont très faibles ou '0', l'appareil est court-circuité.

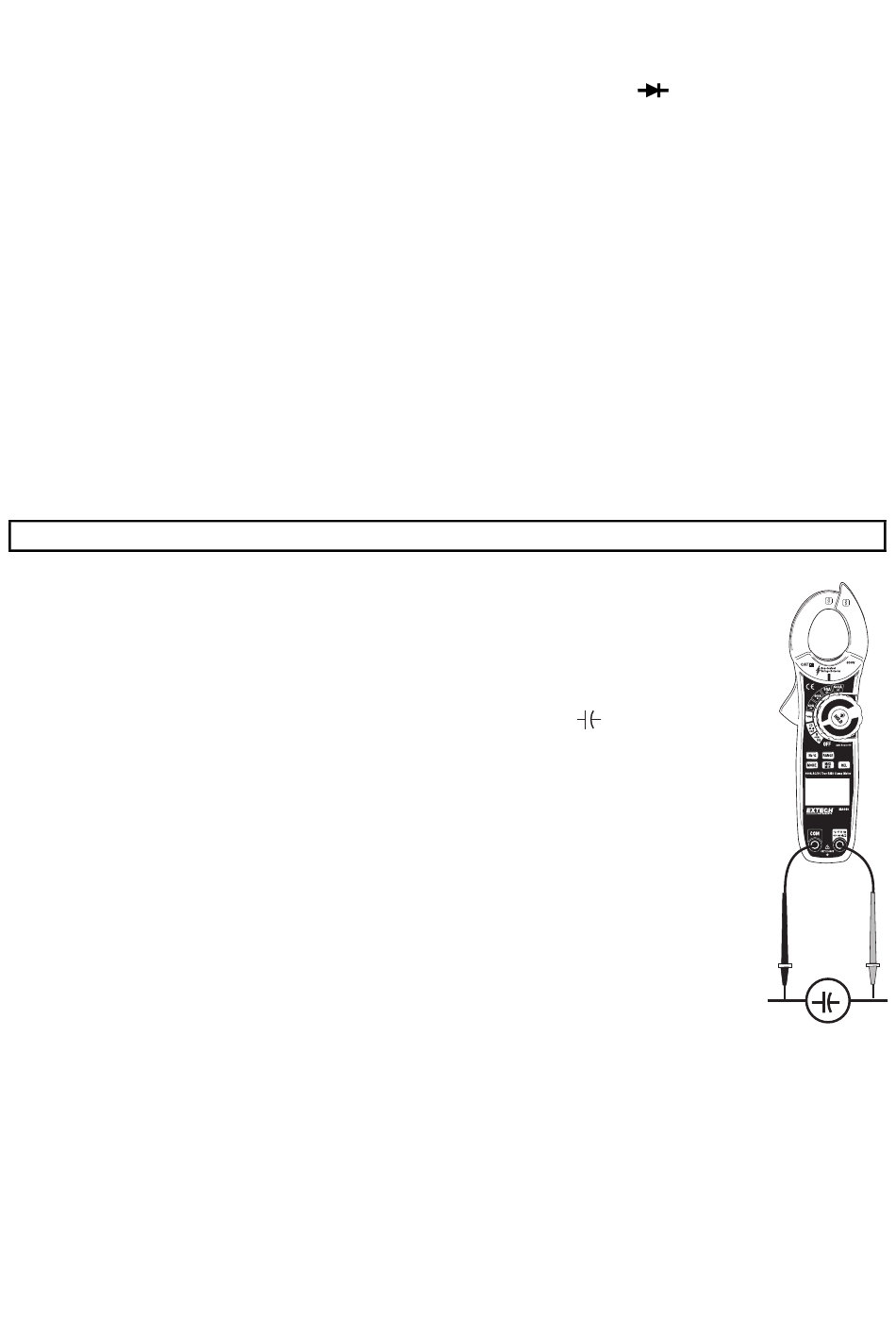

Mesures de capacitance

ATTENTION : Pour éviter les électrocutions, déchargez le condensateur avant de mesurer.
1.
Tournez le sélecteur de fonction sur la position de capacitance CAP.
2.
Appuyez sur le bouton MODE pour sélectionner le test de
capacitance nF.
3.
Insérez la fiche banane de tête de test noire sur la jack COM négatif.
Insérez la fiche banane de tête de test rouge sur le jack
4.
Mettez en contact l'extrémité de la sonde de test noire sur un côté du
circuit.
Mettez en contact l'extrémité de la sonde de test rouge sur l'autre côté du
circuit.
5.
Lisez la valeur de capacitance sur l'écran.
Note : Pour de grandes valeurs de capacitance plusieurs secondes peuvent
s'écouler avant que la mesure affichée se stabilise.
positif.
7
.
MA640-fr-FR_V2.4 5/15
