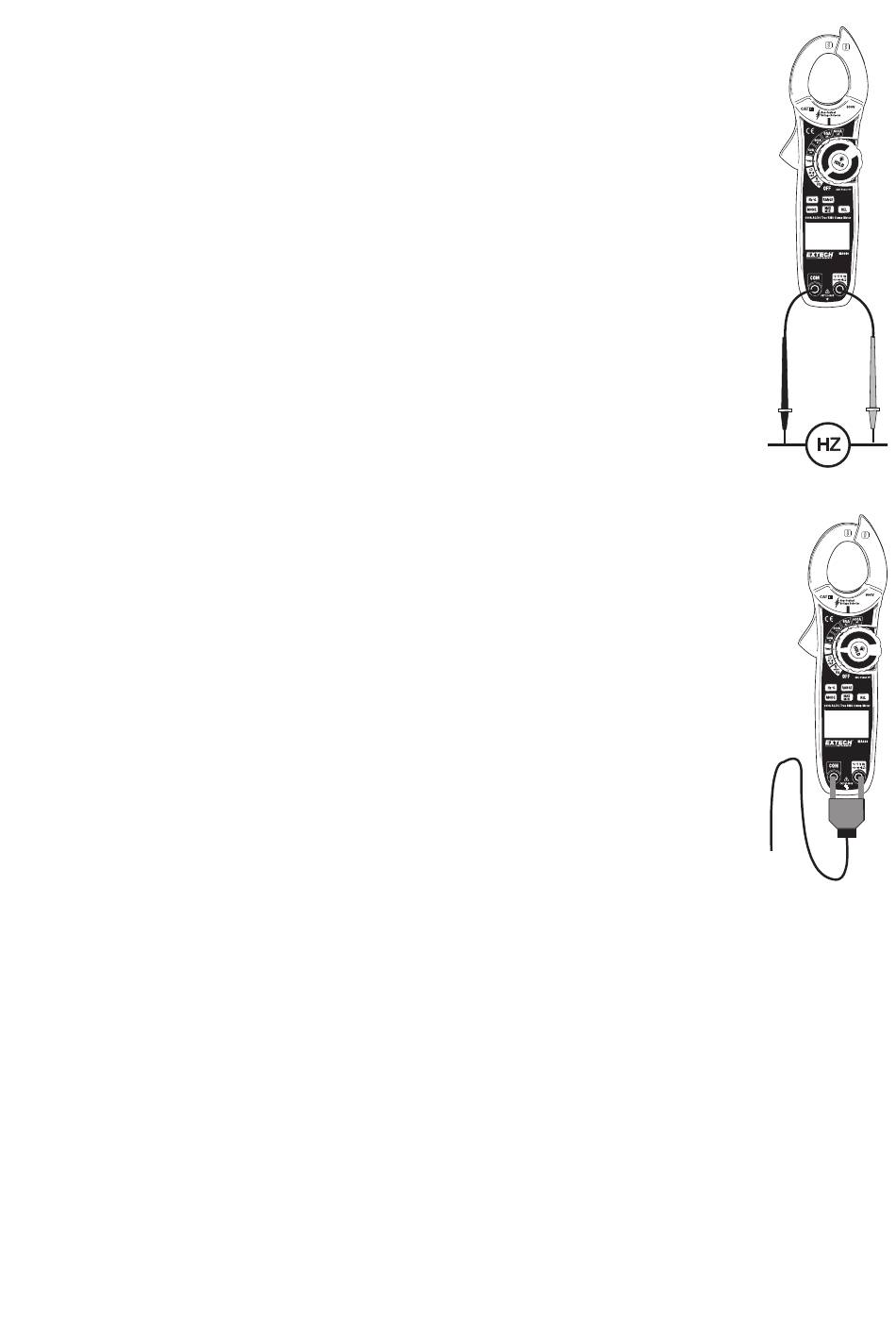

Mesures de Fréquence et de Rapport Cyclique
1.
Tournez le sélecteur de fonction sur la position Hz.
2.
Appuyez sur le bouton MODE pour sélectionner Voltage AC.
3.
Appuyez sur le bouton Hz% pour sélectionner Hz.
4.
Insérez la fiche banane de tête de test noire sur la jack COM négatif.
Insérez la fiche banane de tête de test rouge sur le jack Hz positif.
5.
Mettez en contact l'extrémité de la sonde de test noire avec un côté du circuit.
Mettez en contact l'extrémité de la sonde de test rouge avec l'autre côté du
circuit.
6.
Lisez la valeur de Fréquence sur l'écran.
7.
Appuyez sur le bouton HZ % pour sélectionner %.
8.
Lisez le rapport cyclique sur l'écran.
Mesures de Température Type K
1.
Tournez le sélecteur de fonction sur la position Temp.
2.
Appuyez sur le bouton MODE pour sélectionner °F ou °C.
3.
Insérez la Sonde de Température sur les jacks d'entrée.
4.
Mettez l'extrémité de la sonde de température là ou c'est nécessaire.
5.
Lisez les valeurs de température sur l'écran.
Note : Au cas d'une entrée ouverte ou d'un dépassement d'amplitude de
température, le compteur affichera « OL ».
Rétention de Données
Pour geler les mesures affichées sur l'écran, appuyez sur le bouton HOLD. Quand ce
mode est activé, l'icône HOLD apparaît sur l'écran. Appuyez de nouveau sur le bouton HOLD pour
revenir en mode d'utilisation normal.
MAX/MIN
1.
Appuyez sur le bouton MAX/MIN pour activer le mode d'enregistrement MAX/MIN. L'icône
d'affichage « MAX » apparaîtra. Le compteur commencera à enregistrer et afficher la valeur
maximum mesurée.
2.
Appuyez sur le bouton MAX/MIN et « MIN » apparaîtra. Le compteur affichera la valeur
minimale.
3.
Pour sortir du mode MAX/MIN appuyez sur le bouton MAX/MIN et maintenez-le enfoncé
pendant 2 secondes.
8
MA640-fr-FR_V2.4 5/15
