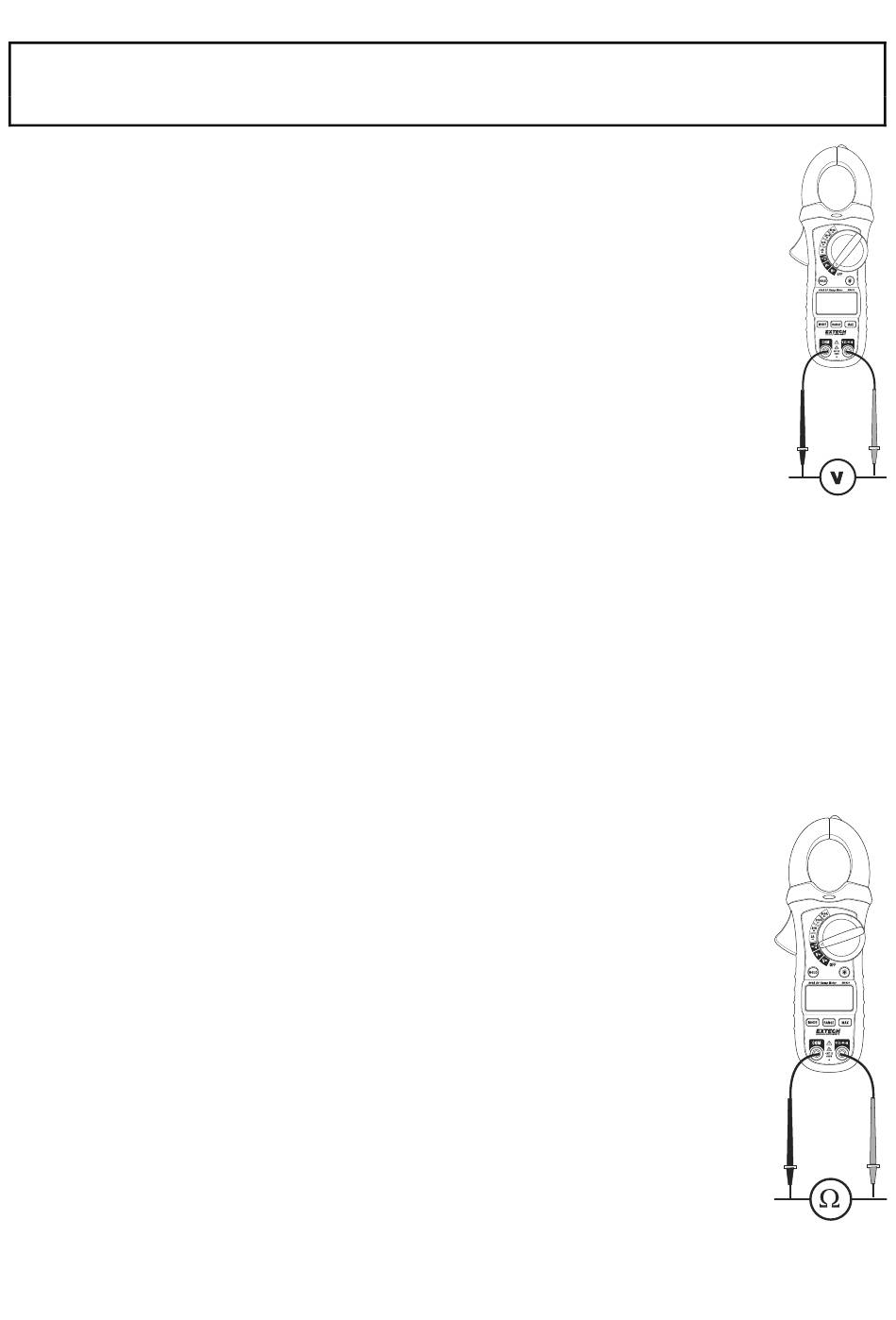

Mesures de tension AC/DC

PRÉCAUTION : Ne mesurez pas de tensions si un moteur relié au circuit est mis
SOUS ou HORS tension. De grandes variations de tensions peuvent se produire, ce
qui risque d'endommager l'appareil.
Positionnez le commutateur de fonctions sur VAC ou VDC.
1.
Insérez la fiche banane du fil d'essai noir dans la prise d'entrée
2.
négative « COM ».
Insérez la fiche banane du fil d'essai rouge dans la prise d'entrée
positive V.
Mettez l'extrémité de la sonde d'essai noire en contact avec le côté
3.
négatif du circuit.
Mettez l'extrémité de la sonde d'essai rouge en contact avec le côté
positif du circuit.
4. Lisez la valeur de tension affichée sur l'écran.
Mesures de résistance, de diodes et de continuité
Remarque : Mettez l'appareil testé hors tension avant d'effectuer toutes mesures de
résistance
Positionnez le commutateur de fonctions sur Ω.
1.
Insérez la fiche banane du fil d'essai noir dans la prise d'entrée
2.
négative « COM ».
Insérez la fiche banane du fil d'essai rouge dans la prise positive Ω.
Mettez l'extrémité de la sonde d'essai noire en contact avec un côté
3.
de l'appareil.
Mettez l'extrémité de la sonde d'essai rouge en contact avec l'autre
côté de l'appareil.
Lisez la valeur de résistance affichée sur l'écran.
4.
Appuyez sur la touche MODE pour sélectionner le mode DIODE. Le
5.
symbole de Diode s'affiche sur l'écran.
Appuyez sur la touche MODE pour sélectionner le mode Continuité.
6.
Le symbole de continuité s'affiche sur l'écran. Un signal sonore
retentit si la résistance est < 150 ohms.
