Mesures de tension et de courant

Mesures de tension AC, DC, et AC+DC

Attention : La tension d'entrée maximum est de 600 V. N'entreprenez pas de mesures
de tension excédant cette limite ; il peut en résulter une électrocution ou une

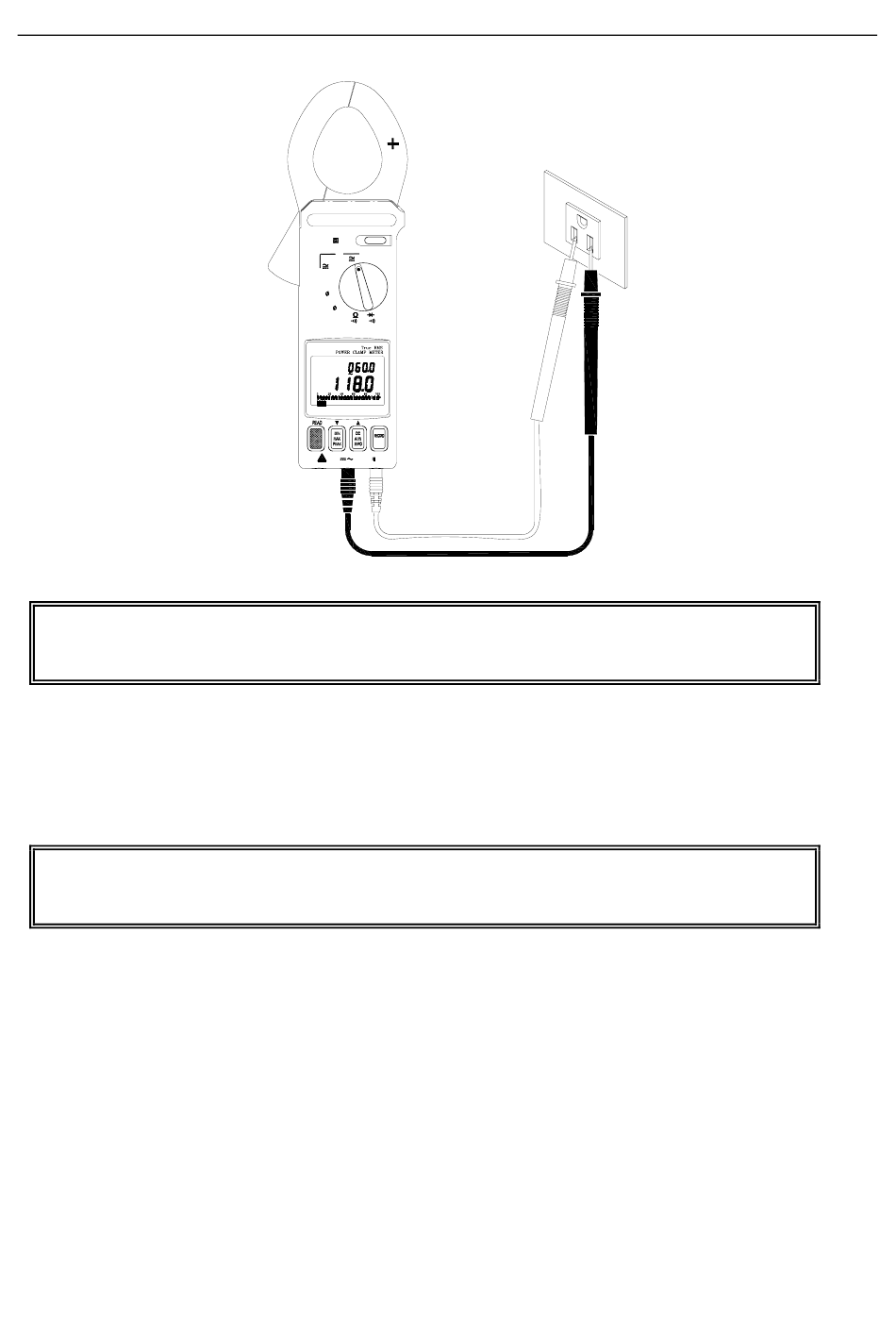

1. Positionnez le commutateur rotatif sur « V » (voir figure 14).
2. Insérez les fils d'essai dans les bornes d'entrée (fil noir dans COM et fil rouge dans « + »).
3. Branchez les extrémités sonde des fils d'essai en PARALLELE au circuit à mesurer.
4. L'appareil sélectionnera automatiquement la gamme appropriée et les unités (AC ou DC).
5. Lisez les valeurs de tension et de fréquence affichées sur l'écran.
Remarque : La sensibilité pour les mesures de fréquence est de 10 V. La gamme de
fréquence s'étend de 45 à 500 Hz. Si la fréquence est inférieure à 45 Hz, l'écran
HOLD
Hz
OFF
V
1000A
KW
3 3W
3 4W
Hz
V
600V MAX CAT
Figure 14
détérioration de l'appareil.
affichera « ------ ».
16
