À l'exception de la nomenclature les mesures de puissance 1φ3 W sont similaires aux mesures
en puissance 3φ3 W non équilibrée. Deux mesures
sont nécessaires : W
A. Mesure de W
RS (L1G)
1. Avec les mâchoires de la pince vides, mettez
l'appareil sous tension en positionnant le
commutateur rotatif sur 3φ3 W.
2. Insérez les fils d'essai dans les bornes d'entrée.
3. Connectez l'extrémité sonde du fil d'essai noir à la
terre.
4. Connectez l'extrémité sonde du fil d'essai rouge à
la second phase (L1).
5. Connectez la pince à la deuxième phase (L1).
6. L'appareil sélectionnera automatiquement la
gamme appropriée.

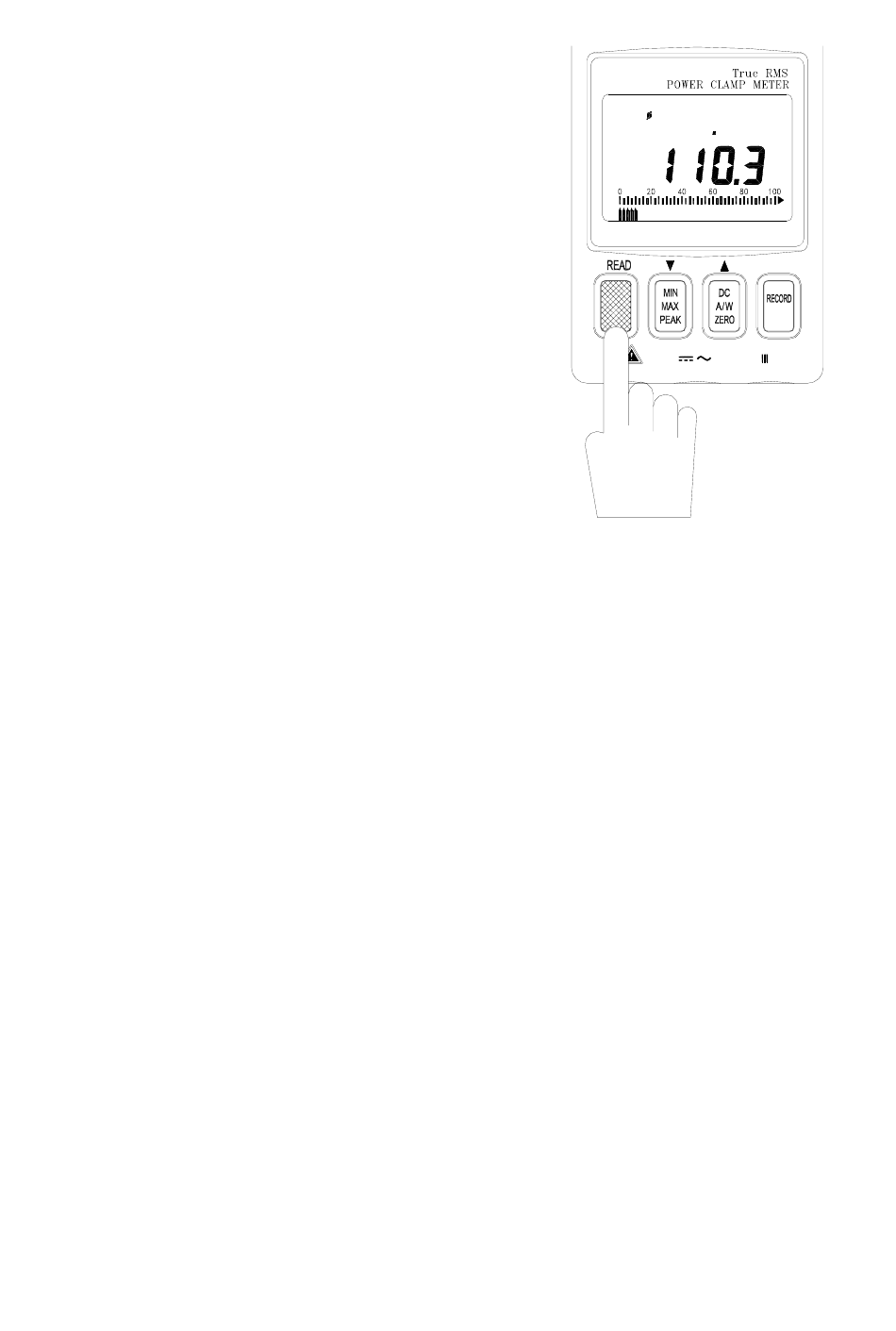

7. Attendez que la lecture se stabilise (environ 6
secondes) puis appuyez sur le bouton READ.
8. WL23 va s'afficher, demandant à l'utilisateur
d'effectuer une mesure de W
B. Mesure de W
TS
1. Déconnectez le fil d'essai rouge de la phase à laquelle la pince est connectée.
2. Connectez le fil d'essai rouge à la ligne L2.
3. Connectez la pince de l'appareil à la ligne L2 (l'endroit où le fil d'essai rouge est connecté).
4. L'appareil sélectionnera automatiquement la gamme appropriée.
5. Attendez que la lecture se stabilise (environ 6 secondes) puis appuyez sur le bouton READ.
C. La pince ampère métrique additionne les deux valeurs, affiche le résultat, et mémorise la
mesure de puissance 1φ3 W. Notez l'équation suivante :
W
= W
= W
1φ3W
RST
et W
RS (L1G)
TS (L2G)
(voir figure 11)
TS (L2G)
ou W
(voir figure 12).
L2G
+ W
RS(L1G)
TS(L2G)
.
.
15
WL123
HOLD
3 3W
PF
lag
KW
600V
MAX CAT
382068-EU-FR-V4.0 9/11
Figure 13
