Mesures de la fréquence
AVERTISSEMENT : Pour prévenir tout risque d'électrocution, débranchez les fils d'essai de
l'appareil avant d'effectuer toute mesure de courant.
ATTENTION : Respectez les 600 V de Catégorie II et 300 V de Catégorie III par rapport à
la mise à la terre de la pince.
1. Positionnez le commutateur de fonctions sur Hz.
2. Appuyez sur la gâchette pour ouvrir les mâchoires de la pince et insérez entièrement le
conducteur à mesurer. Référez‐vous à l'illustration Fig‐3 dans la section « Fonctionnement ».
3. Lisez la mesure de la fréquence affichée sur l'écran LCD en Hz.
Mesures de tension
AVERTISSEMENT : N'appliquez pas un courant supérieur à 600 V AC/DC entre les bornes d
e l'appareil et la mise à la terre.
ATTENTION : Lorsque vous raccordez les fils d'essai au circuit ou à l'appareil testé, raccord
ez le fil noir avant le rouge. Lorsque vous retirez les fils d'essai, retirez le rouge avant le fil noir.
Mesures de tension AC
1. Insérez la fiche banane du fil d'essai noir dans la prise négativ
e (COM) et la fiche banane du fil d'essai rouge dans la prise p
ositive (V/Ω).
2. Positionnez le sélecteur de fonctions sur V.
3. Appuyez sur le bouton MODE pour sélectionner CA si nécessa
ire. Appuyez aussi sur le bouton MODE pour sélectionner la fr
équence de la tension mesurée.
4. Mettez en contact les embouts des sondes d'essai avec le circ
uit testé.
5. Lisez la valeur sur l'écran. L'écran indique le point décimal co
rrect.
800.561.8187

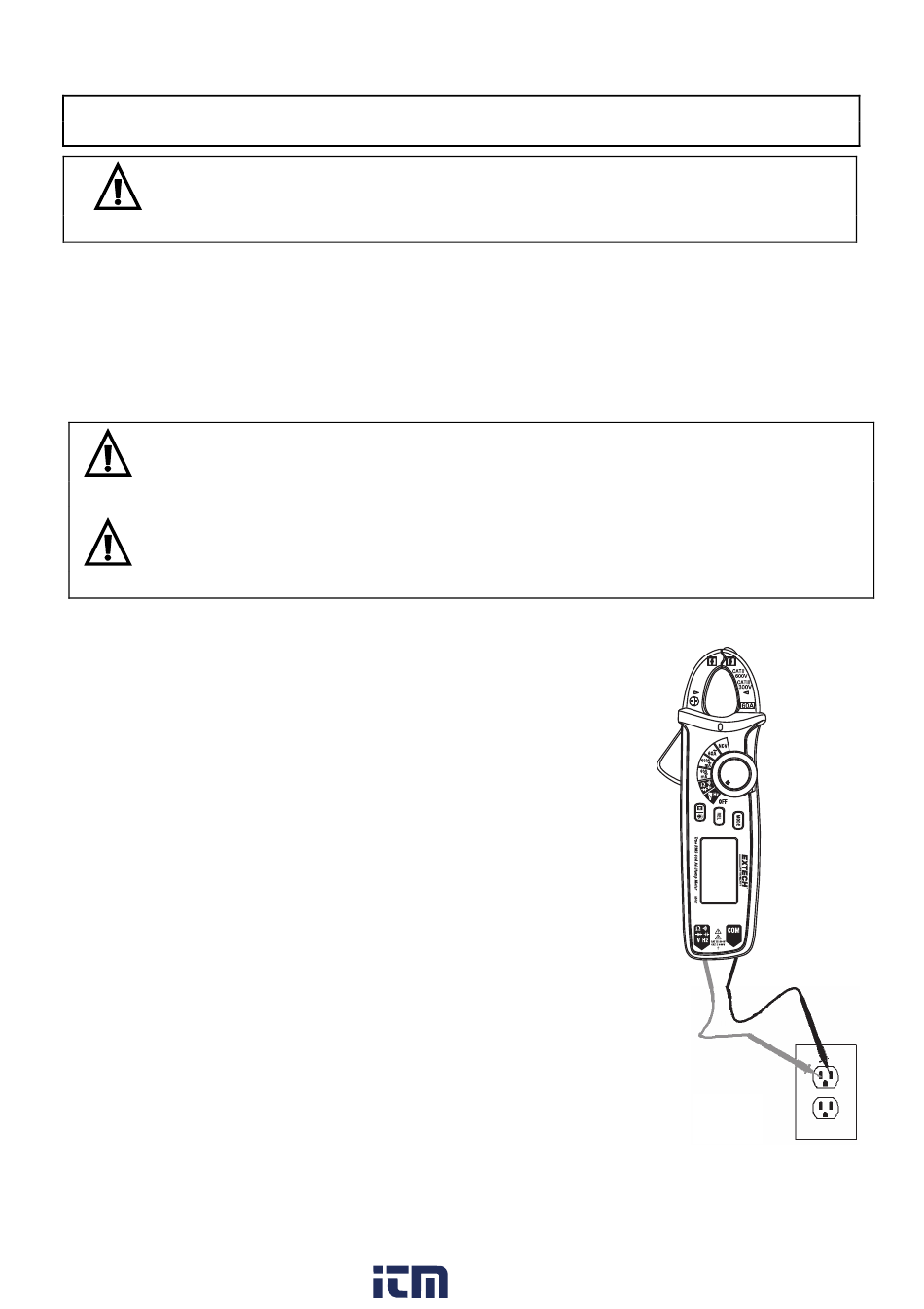

FIG‐5 MESURE DE TENSION AC
