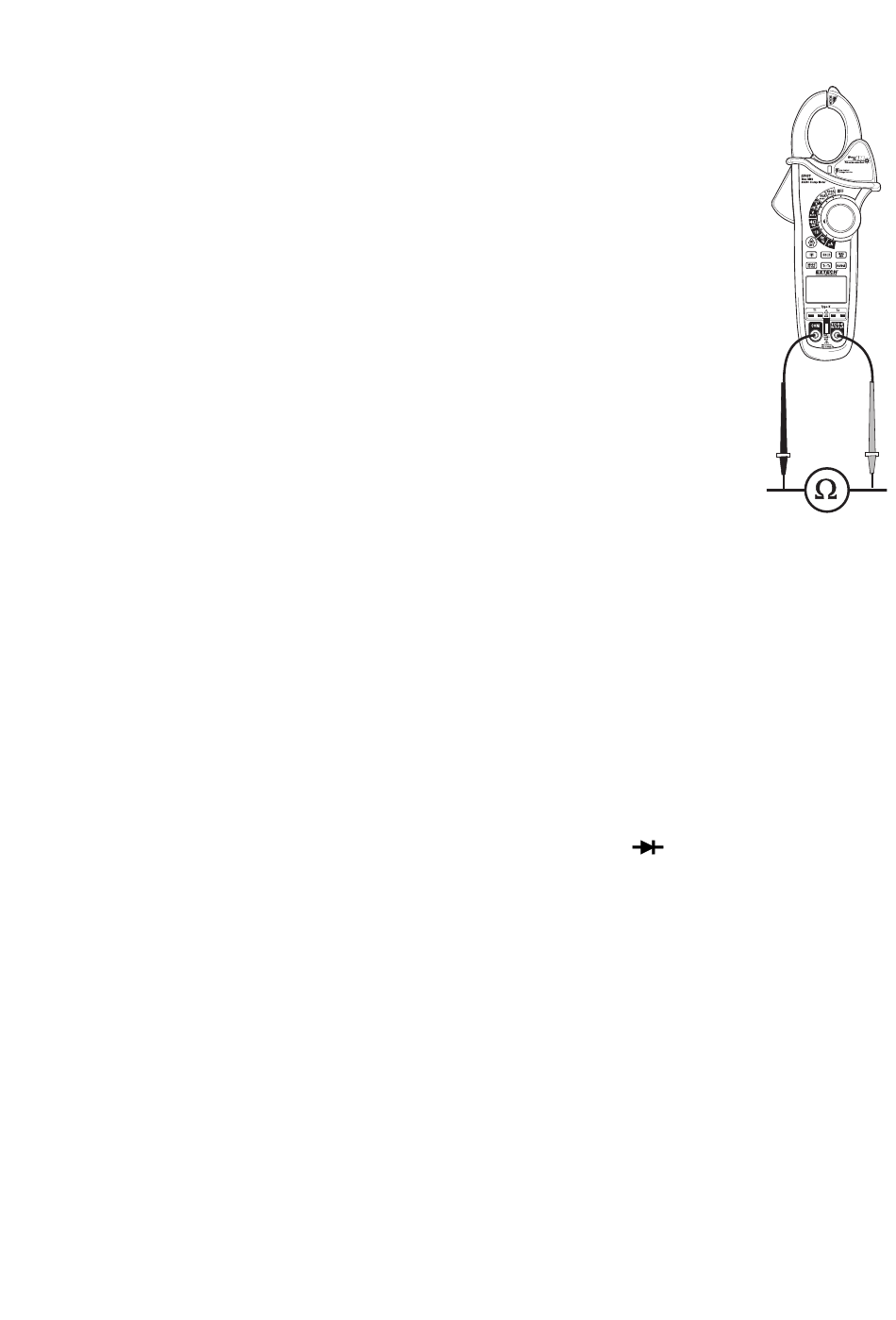

Mesures de Résistance
Note : Enlevez l'alimentation de l'appareil à tester avant de faire des mesures de résistance
1.
Faites glisser l'obturateur d'entrée vers le haut.
Réglez le sélecteur de fonctions en position .
2.
3.
Insérez la prise de tête de test 4mm noire sur le jack négatif COM. Insérez la
prise de tête de test 4mm rouge sur le jack positif V.
4.
Mettez en contact l'extrémité de la sonde de test noire sur le côté négatif du
circuit. Mettez en contact l'extrémité de la sonde de test rouge sur le côté
positif du circuit.
5.
Lisez la valeur de résistance sur l'écran.
Test de Continuité
1.
Branchez comme indiqué pour les mesures de résistance.
2.
Appuyez sur le bouton MODE pour sélectionner continuité
3.
Touchez les extrémités des sondes de test à travers le circuit ou le
composant à tester.
4.
Si la résistance est < 50, une note sera émise.
Test de Diode
1.
Branchez comme décrit pour les mesures de résistance.
2.
Appuyez sur le bouton MODE pour sélectionner le test de diode
3.
Mettez en contact les extrémités des sondes de test avec la diode ou la jointure de semi-condu
cteur à tester. Notez la mesure du compteur.
4.
Inversez la polarité de la tête de test en inversant les têtes rouge et noire. Notez la mesure.
5.
La diode ou la jointure peuvent être évaluées comme suit :
 Si une mesure affiche une valeur (typiquement 0.400V à 01.800V) et que l'autre affiche
OL, la diode est bonne.
 Si les deux mesures affichées sont OL, l'appareil est ouvert.
 Si les deux mesures sont très petites ou '0', l'appareil est court-circuité.
).
)
)
7
.
EX613-fr-FR_v2.9 4/15
