Extech Instruments True RMS EX845 Manuel D'utilisation

Extech Instruments True RMS EX845 Manuel D'utilisation

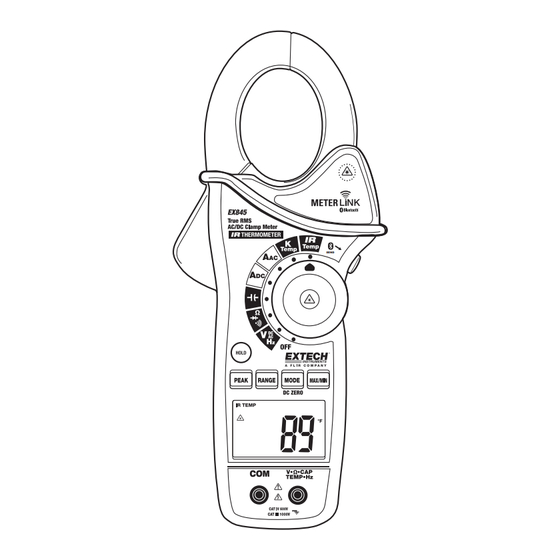

Pince ampèremétrique avec bluetooth
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'utilisation
Extech EX845
Pince ampèremétrique True RMS 1000A
avec Bluetooth
SEND
Breveté

Publicité

Table des Matières
loading

Manuels Connexes pour Extech Instruments True RMS EX845

Sommaire des Matières pour Extech Instruments True RMS EX845

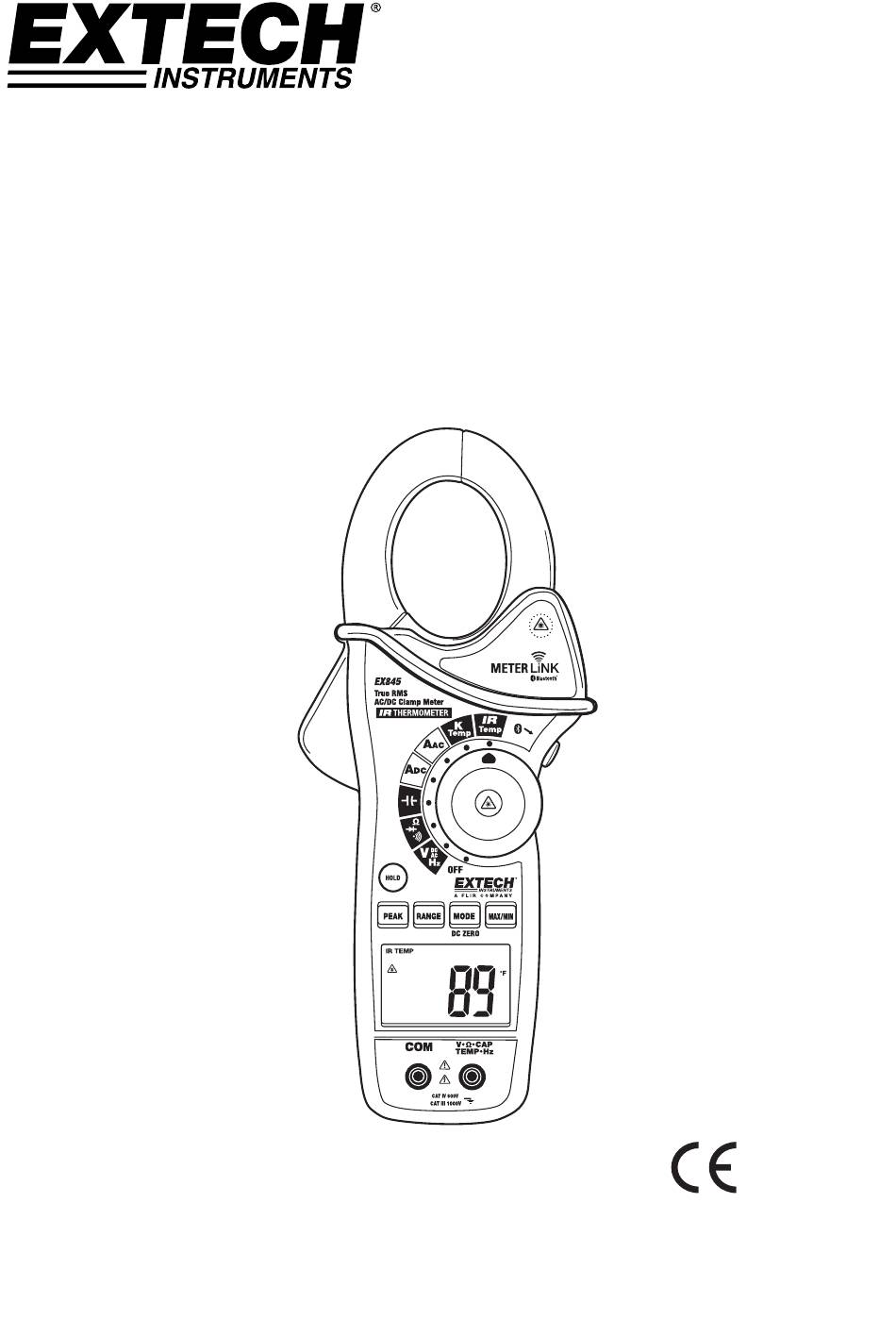

  • Page 1 Manuel d’utilisation Extech EX845 Pince ampèremétrique True RMS 1000A avec Bluetooth SEND Breveté...

  • Page 2: Symboles De Sécurité

    Introduction Félicitation pour l’achat de la pince ampèremétrique Extech EX845 CAT IV True RMS 1 000 A. Cet appareil est livré dans le kit Meterlink et comprend un module Bluetooth conçu pour être utilisé avec les caméras T/B200, T/B300, T/B360, T/B400 or i/b60 de FLIR. La combinaison d’une pince ampèremétrique et d’une caméra infrarouge est utilisée à...
  • Page 3 MISES EN GARDE  L’utilisation inappropriée de cet appareil peut entraîner des dommages, électrocutions, blessures ou mort. Lisez et comprenez le présent manuel avant toute utilisation de l’appareil.  Débranchez toujours les fils d’essai avant de remplacer la pile ou les fusibles. ...

  • Page 4: Description Des Icônes D'affichage

    Description Description de l’appareil 1. Pince ampèremétrique 2. Gâchette d’ouverture de la pince 3. Touche Data Hold (Maintien des données) 4. Mode 5. Crête 6. Gamme 7. Mise à zéro DCA (EX830 exclusivement) SEND 8. MIN/MAX 9. Ecran LCD rétro-éclairé 10.

  • Page 5: Fonctionnement

    Fonctionnement REMARQUES : Lisez et comprenez tous les avertissements et toutes les mises en garde du présent manuel d’utilisation avant toute utilisation de cet appareil. Positionnez le commutateur de fonctions sur OFF lorsque vous n’utilisez pas l’appareil. Mesures de courant AC AVERTISSEMENT : Assurez-vous que les fils d'essai sont débranchés de l'appareil avant d'effectuer les mesures de courant avec les pinces.

  • Page 6: Mesures De La Résistance

    Mesures de la résistance Remarque : Coupez l'alimentation avant de procéder aux mesures de résistance Insérez le fil d’essai noir dans la borne négative COM et le fil d’essai rouge dans la borne positive Ω. Positionnez le commutateur de fonctions sur  . Placez les pointes de la sonde d’essai sur le circuit ou sur le composant en cours de test.

  • Page 7: Mesures De La Température De Type K

    Mesures de la température de type K Positionnez le commutateur de fonctions sur K Temp. Insérez la sonde de température dans la prise négative COM et positive TEMP, en respectant la polarité. Placez la pointe de la sonde de température sur l’appareil en cours de test. Continuez à...

  • Page 8: Mesures De Température Infrarouge Sans Contact

    Mesures de température infrarouge sans contact Positionnez le commutateur de fonctions sur IR Temp. Dirigez le capteur infrarouge (arrière de l’appareil) vers la surface à mesurer. Appuyez sur la touche au centre du commutateur de fonctions rotatif pour activer le pointeur laser et identifier le point de la surface à...

  • Page 9: Maintien Des Données

    Maintien des données Appuyez sur la touche HOLD pour immobiliser la lecture sur l’écran LCD. Lorsque le maintien des données est activé, l’icône HOLD s’affiche sur l’écran LCD. Appuyez à nouveau sur la touche HOLD pour revenir au mode de fonctionnement normal. Maintien de la valeur de crête La fonction de maintien de la valeur de crête permet de saisir la valeur de crête de la tension ou du courant AC ou DC.

  • Page 10: Communication Bluetooth

    Communication Bluetooth Ce mètre comprend un module Bluetooth conçu pour communiquer avec les caméras FLIR T/B200, T/B300, T/B360, T/B400 ou i/b60. La combinaison d’une pince ampèremétrique et d’une camera infrarouge est utilisée à des fins d’analyse et de documentation des lectures de température et de courant sur des panneaux de distribution électrique monophasés et triphasés.
  • Page 11 Edition d’images T/B200, 300, 360, 400 Accéder au mode Preview (Prévisualisation) de la caméra (pression unique sur le bouton d'enregistrement des images). En mode Preview (Prévisualisation), les données en temps réel ne sont plus transmises à l'image, mais sont affichées dans une boîte de prévisualisation. Les données dans la boîte peuvent être appliquées à...

  • Page 12: Entretien

    Entretien AVERTISSEMENT : Afin d’éviter les chocs électriques, débranchez l'appareil de tout circuit, retirez les fils d’essai des bornes d’entrée et mettez hors tension l’appareil avant d’ouvrir le boîtier. Ne faites pas fonctionner l’appareil lorsque le boîtier est ouvert. Nettoyage et rangement Essuyez de temps à...

  • Page 13: Spécifications

    Spécifications Gamme et résolution Précision Fonction (% de la lecture + chiffres) 400,0 AAC ± (2,5% + 8c) Courant AC 50/60 1000 AAC ± (2,8% + 5c) 400,0 ADC ± (2,5% + 5c) Courant DC 1000 ADC ± (2,8% + 5c) 400,0 mVAC ±...
  • Page 14 Gamme et résolution Précision Fonction (% de la lecture + chiffres) -4 à 1400 F ± (3 % de la lecture + 9 F) Température (type K) -20 à 760 C ± (3% de la lecture + 5 C) Température -58 à...
