Mesures avec le multimètre
Appuyez sur la touche DMM/OSC ; l'oscilloscope passe en mode multimètre.
L'instrument de mesure demande à l'utilisateur d'insérer correctement les connexions de
test. Utilisez les touches A, V et R pour sélectionner la fonction du multimètre que vous
désirez.
Mesure de résistance
Pour mesurer une résistance, commencez par mettre le composant ou le circuit testé
hors tension, puis suivez la procédure suivante :
1. Insérez la fiche noire dans la prise banane COM et la fiche rouge dans la prise
banane V/Ω/C
2. Appuyez sur la touche R. Un « R » apparaît en haut de l'écran
3. Connectez les connexions de test rouges et noires à la résistance ou au circuit
testé. La valeur de la résistance apparaît à l'écran (unité de mesure : Ohms)
Reportez-vous à l'exemple d'affichage ci-dessous à la Figure 2.

Mesure de tension de diode

Pour effectuer une mesure sur une diode, procédez comme suit :
1. Insérez la fiche noire dans la prise banane COM et la fiche rouge dans la prise
banane V/Ω/C
2. Appuyez sur la touche R. Un « R » apparaît en haut de l'écran
3. Appuyez sur la touche SET de façon répétée jusqu'à ce que le symbole de diode
s'affiche :
4. Connectez les fiches rouges et noires à la diode et lisez la tension affichée (V)
5. Inversez les polarités des fiches de test et refaites le test. Reportez-vous à
l'exemple d'affichage ci-dessous à la Figure 3.

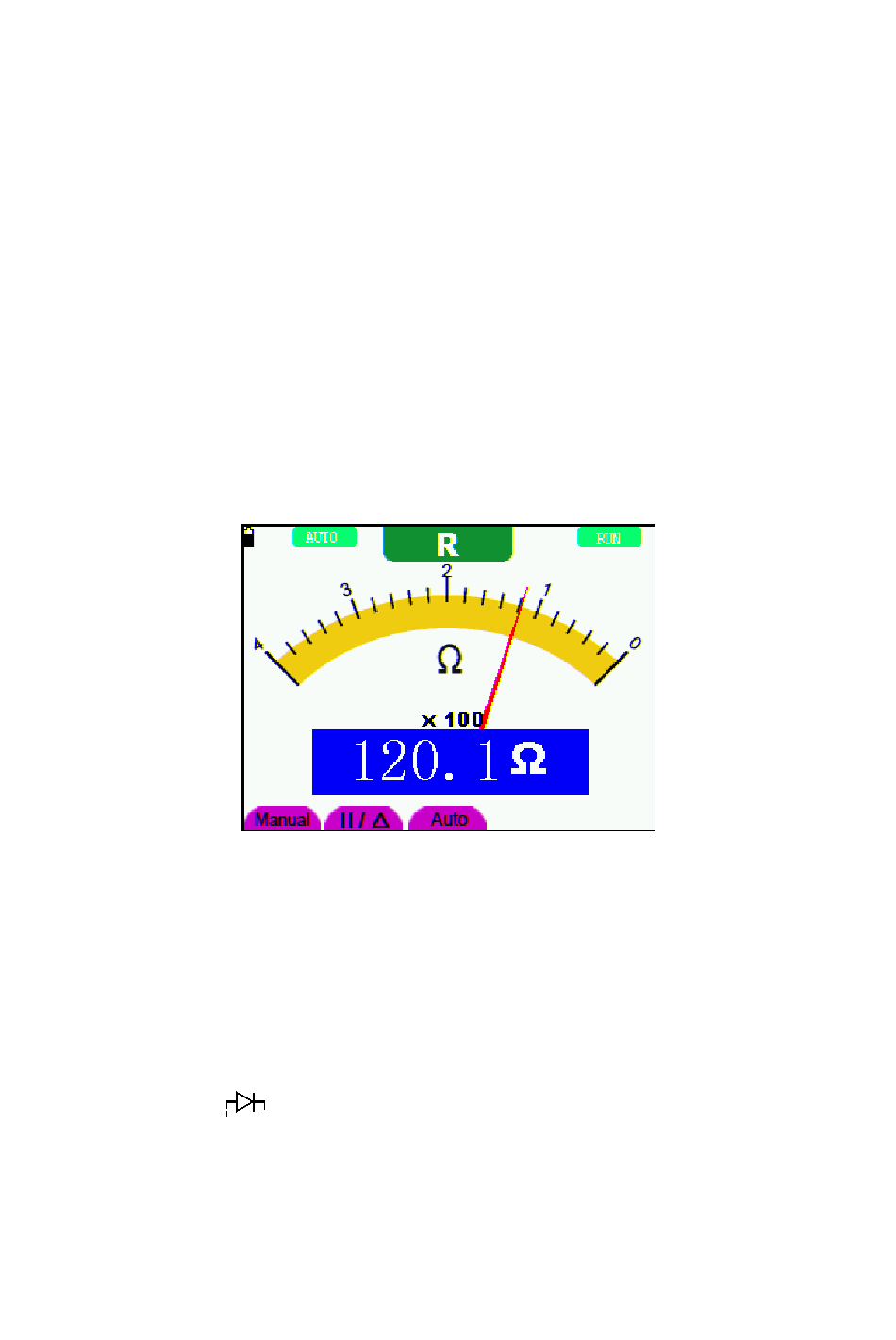

Figure 2 : Mesure de résistance
66
