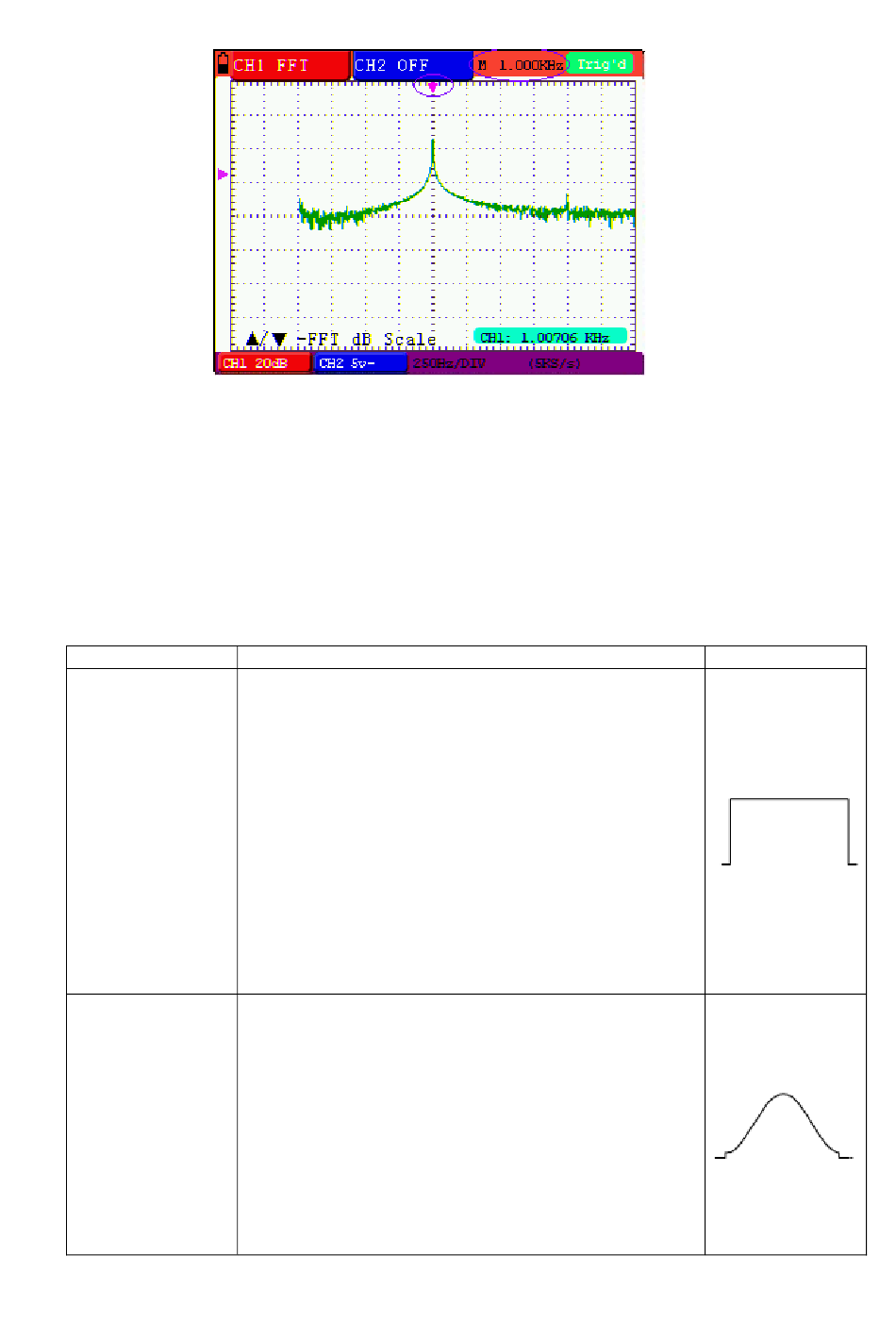

Sélection d'une fenêtre FFT
■ La fonctionnalité FFT offre quatre (4) fenêtres. Chacune est un compromis entre la
résolution de fréquence et la précision de la magnitude. L'objet mesuré et les
caractéristiques du signal source permettent de déterminer la fenêtre à utiliser. Suivez
les instructions suivantes pour sélectionner la meilleure fenêtre.
Type
Rectangle
Hamming
Figure 41
Le rectangle est le type de fenêtre idéal pour la
résolution de fréquences très proches de la même
valeur mais moins indiquées pour une prise de
mesure exacte de l'amplitude de ces fréquences.
C'est le type idéal pour la prise de mesure du spectre
de fréquences de signaux apériodiques et la prise de
mesure de composants de fréquences proches de
DC.
Utilisez le rectangle pour la mesure de transitoires ou
de surtensions lorsque les niveaux des signaux avant
et après l'événement sont presque égaux. Utilisez
également cette fenêtre pour des ondes sinusoïdales
d'égales amplitudes avec des fréquences très
proches et pour le bruit de fond à large bande avec
un spectre dont la variation est relativement lente.
C'est une fenêtre adéquate pour la résolution de
fréquences très proches de la même valeur avec une
précision d'amplitude quelque peu meilleure que celle
de la fenêtre rectangulaire. Elle a une résolution de
fréquence légèrement meilleure que la sélection
Hanning.
Utilisez la fenêtre de Hamming pour mesurer le bruit
de fond sinusoïdal, périodique et à bande étroite.
Cette fenêtre est utile pour les transitoires ou les
surtensions lorsque les niveaux des signaux avant et
après l'événement présentent des caractéristiques
considérablement différentes.
Description
56
Window
V5.1 ‐ March 2010
